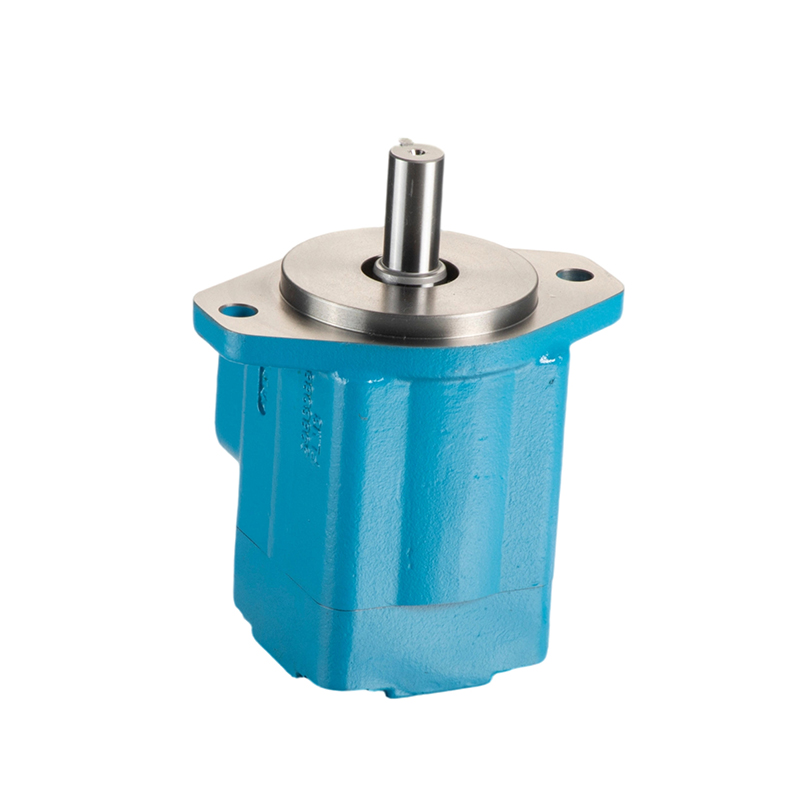

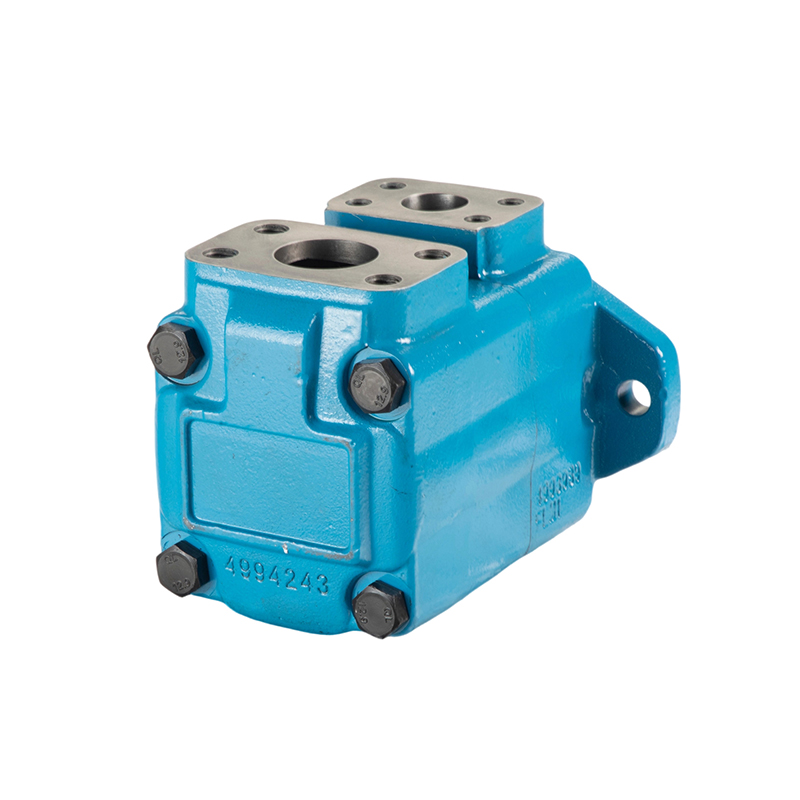

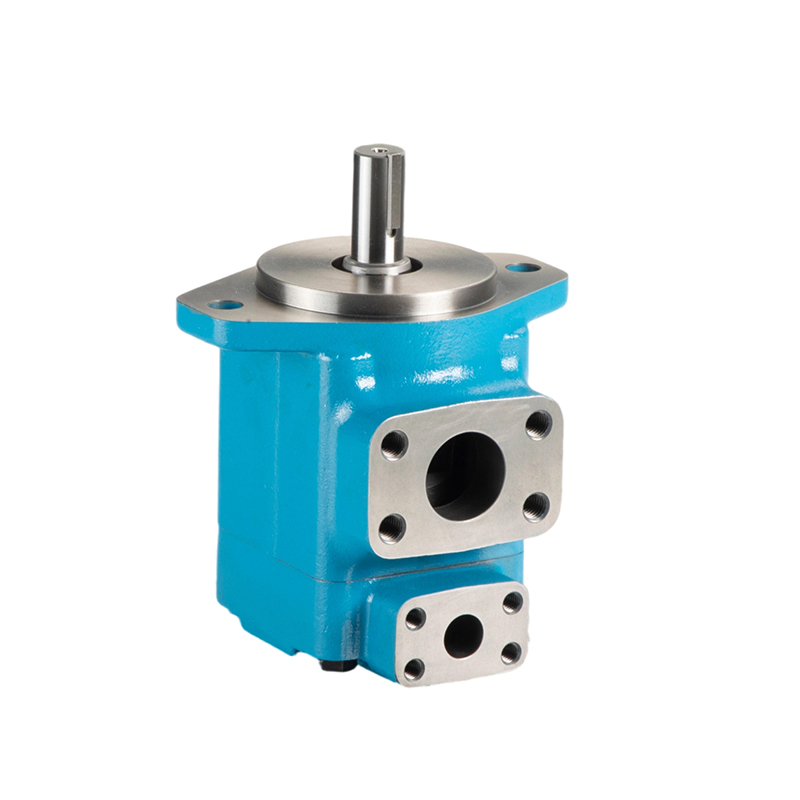

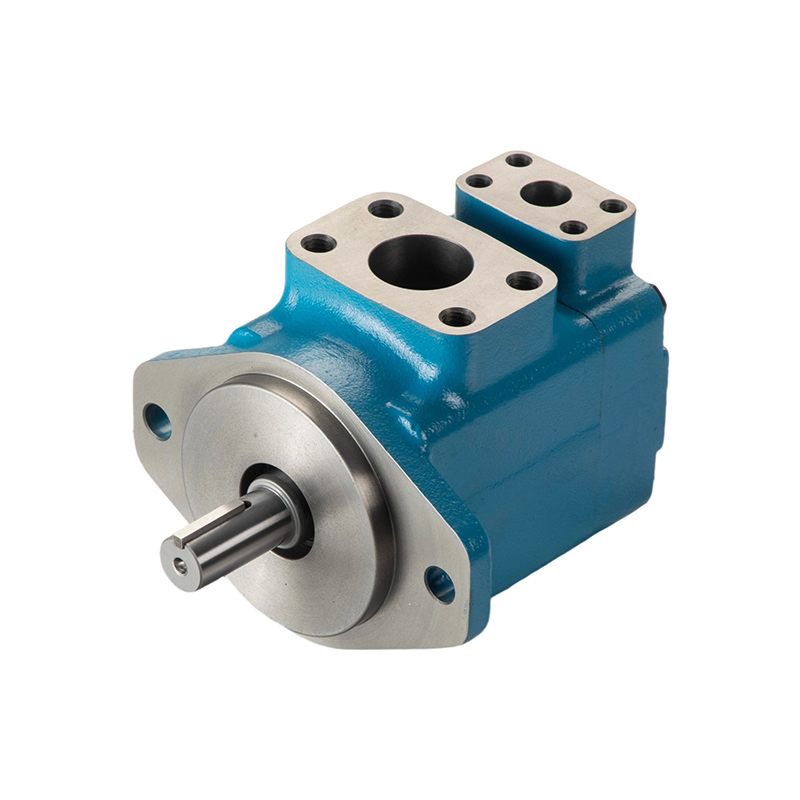

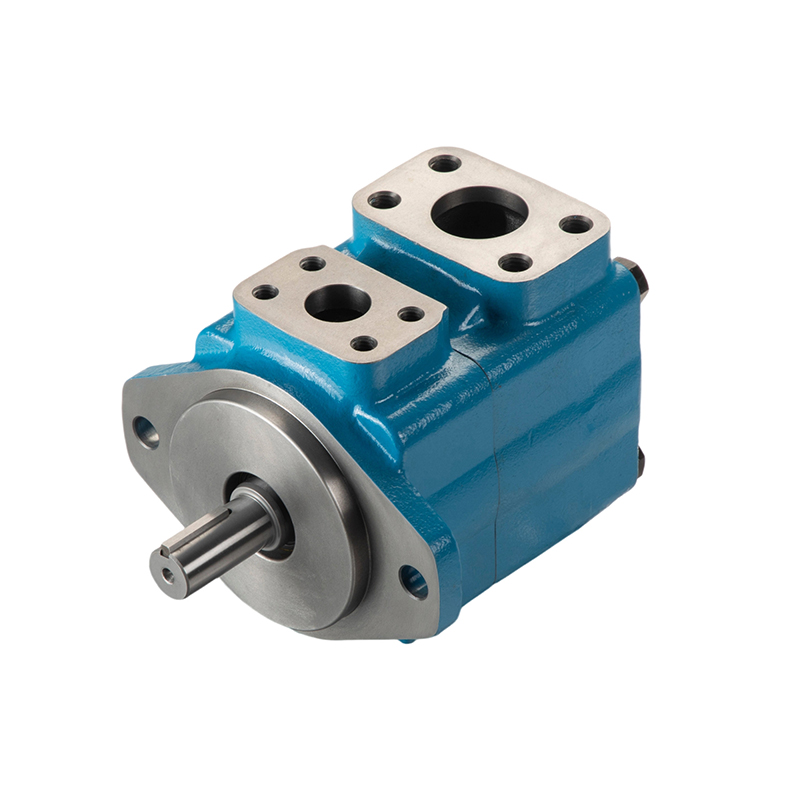

Одинарный насос V

Серийные одноканальные насосы NO. Часть Кол-во 1 прямой ключ 1 2 шахта 1 3 Передняя обложка 1 4 штоковый уплотнитель 1 NO. Часть Кол-во 5 прокладка 1 6 Шарикоподшипник 1 7 штифтовый тип стопорного кольца 1 8 кольцевая шайба для вала 1 NO. Часть Кол-во ...

Отправить заявку

 

Описание

маркер

Серийные одноканальные насосы

NO.	Часть	Кол-во
1	прямой ключ	1
2	шахта	1
3	Передняя обложка	1
4	штоковый уплотнитель	1

NO.	Часть	Кол-во
5	прокладка	1
6	Шарикоподшипник	1
7	штифтовый тип стопорного кольца	1
8	кольцевая шайба для вала	1

NO.	Часть	Кол-во
9	картридж	1
10	O-кольцо	1
11	Задняя крышка	1
12	шестигранный болт	4

Технические особенности вихревых насосов серии V от Викерс

1. Внутрилопаточные насосы с гидравлической балансировочной конструкцией обеспечивают более стабильную работу и более длительный срок службы благодаря меньшему давлению лопаток на статор.

2. 12-лопастная система обеспечивает низкую амплитуду пульсации потока, что приводит к низким характеристикам шума системы.

3. Различные смещения и валы с 4 различными противоположными положениями выхода делают работу более гибкой.

4. Картридж независим от вала привода, что позволяет легко обслуживать его без демонтажа насоса с монтажной конструкции.

Применения

Высокопроизводительные внутрилопаточные насосы для пластиковой литьевой машины, обувной машины, инструментальной машины, машины для литья под давлением и металлургического оборудования.

Обозначение модели

(F3-)	25V	19	A	-1	A	22	R
Примечание	Серия	Код потока	Портовые соединения	Тип шахты	Позиции outlet	Номер проекта	Вращение
Безмаркировка: эмульсионная жидкость на нефтяной основе водный гликолевый жидкость F3: фосфатный эфирный флюид	20V	2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14	A-SAE 4-болтовое фланцевое соединение	1-Str ключ 151-Шлиц	(Вид с конца насоса) A-Противоположный вход B-90o CCW от входа C-Inline с входом D-90o CW от входа	22	(Вид с конца штока насоса) R - правая рука для по часовой стрелке L-левая рука для против часовой стрелки
	25V	10, 12, 14, 15, 17, 19, 21, 25		1-Str ключ 86-HD Str ключ 11-шлиц
	35V	21, 25, 30, 32, 35, 38, 45
	45V	42, 45, 50, 57, 60, 66, 75

Расход USgpm (USgpm) при 1200 об/мин и 0,69 МПа

Технические данные

серия	Код потока (USgpm)	Геометрический	С антифрикционным гидравлическим маслом на основе фосфата эфира		С водогликолевым маслом		С водно-масляными эмульсиями		Мин. скорость
		мл/об (в3/об)	Максимальное рабочее давление, МПа	Макс. скорость об/мин	Максимальное рабочее давление, МПа	Макс. скорость об/мин	Максимальное рабочее давление, МПа	Макс. скорость, об/мин
20V	2	7.5(0.46)	13.8	1800	13.8	1500	6.9	1200	600
	3	10(0.61)
	4	13(0.79)	20.7		15.9
	5	16.5(1.01)
	6	19(1.16)
	7	23(1.40)
	8	27(1.67)
	9	30(1.85)
	10	32(1.95)
	11	36(2.20)
	12	40(2.44)	15.9		13.8
	14	45(2.78)	13.8
25V	10	32.5(1.98)	17.2	1800	15.9	1500	6.9	1500	600
	12	39(2.38)
	14	45(2.78)
	15	47(2.89)
	17	55(3.36)
	19	60(3.66)
	21	67(4.13)
	25	81(4.94)
35V	21	67(4.13)	17.2	1800	15.9	1500	6.9	1500	600
	25	81(4.94)
	30	97(5.91)
	32	101(6.16)
	35	112(6.83)
	38	121(7.37)
	45	147(8.95)	13.8		13.8
45V	42	138(8.41)	17.2	1800	15.9	1500	6.9	1500	600
	45	147(8.95)
	50	162(9.85)
	57	181(11.05)
	60	193(11.75)
	66	212(12.93)
	75	237(14.46)	13.8		13.8
