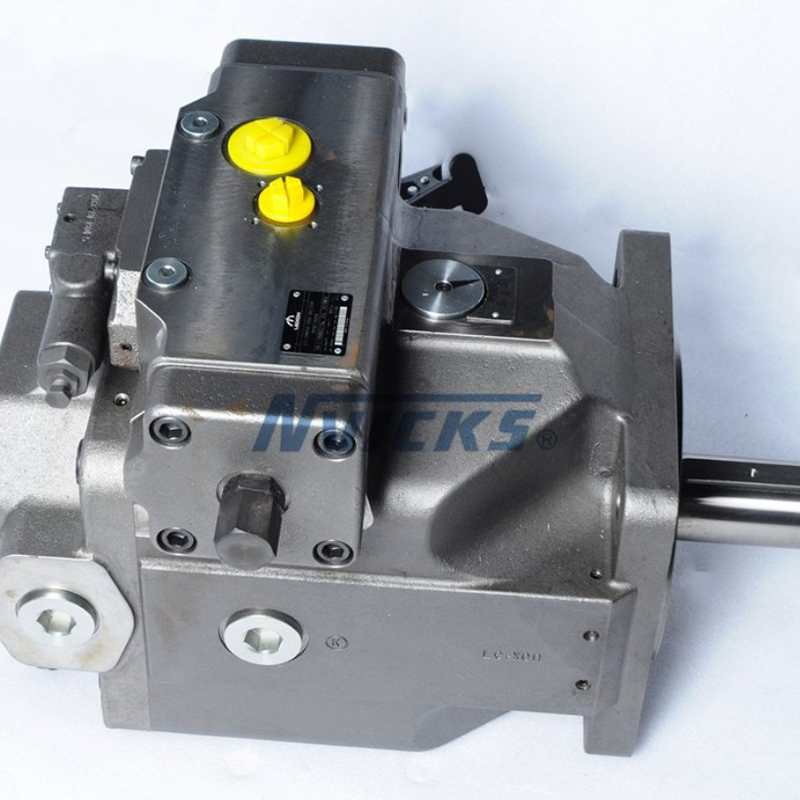

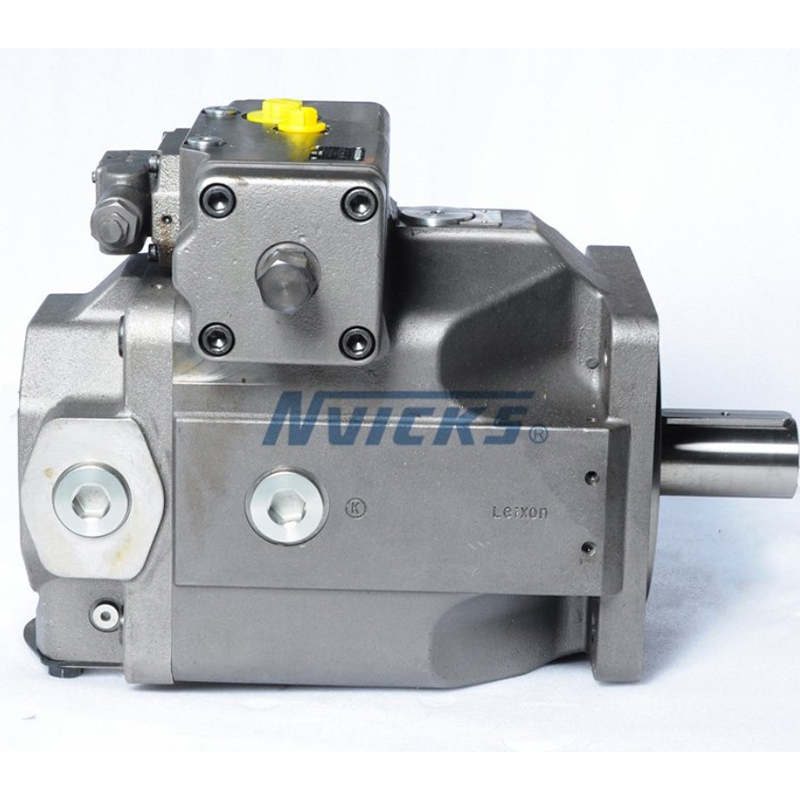

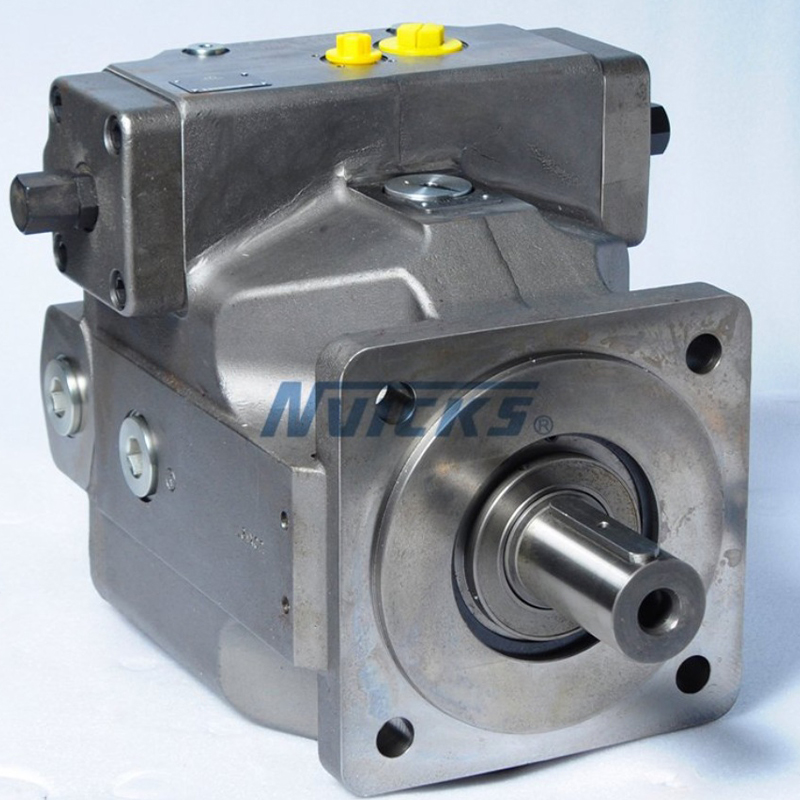

Плунжерный насос LA4VSO

Аксиально-поршневой регулируемый насос Применяется для гидравлических приводов в схемах с открытым контуром Особенности Аксиально-поршневой насос с наклонным диском. Регулировка угла наклонного диска для реализации бесступенчатого изменения производительности. Хорошие всасывающие характери...

Отправить заявку

 

Описание

маркер

Аксиально-поршневой регулируемый насос

Применяется для гидравлических приводов в схемах с открытым контуром

Особенности

Аксиально-поршневой насос с наклонным диском.

Регулировка угла наклонного диска для реализации бесступенчатого изменения производительности.

Хорошие всасывающие характеристики.

Конструкция отличается компактностью, малым весом, низким уровнем шума.

Высокая чувствительность системы управления.

Поток пропорционален скорости привода и рабочему объему.

Номинальное давление достигает 35 МПа.

Длительный срок службы, высокоточные подшипники.

Гидростатический башмак, повышающий срок службы насоса.

Снабжен указателем угла наклонного диска.

Описание модели

Гидравлика

Гидравлическая жидкость

Минеральные масла	Без обозначения
Средства HF; HFB и HFC	E

Аксиально-поршневой агрегат

Насос регулируемой производительности, промышленного применения

A4VS

Тип эксплуатации

Насос, открытые контуры

Размер

Рабочий объем Vg макс (мл/об)

125

180

250

355

500

Режим работы

Регулирование давления DR	√	√	√	√	√	√	√	DR...
Регулирование мощности с гиперболической характеристикой LR	√	√	√	√	√	√	√	LR...
Ручное управление MA	√	√	√	√	√	√	√	MA...
Электронное управление EO	√	√	√	√	√	√	√	EO...
Гидравлическое управление, зависимое от давления управления HD	√	√	√	√	√	√	√	HD...

Серия

√	√	-	-	-	√	-	10
-	-	√	√	√	√	√	22
-	√	√	√	√	√	√	30

Направление вращения

При виде на торец вала	По часовой стрелке
	Против часовой стрелки

Уплотнения

NBR Нитрильный каучук	P
FKM Фторкаучук	V

Торец вала

Шпоночный цилиндрический вал	P
Шлицевой вал	Z

Монтажный фланец

	40	71	125	180	250	355	500
ISO 4 отверстия	√	√	√	√	√	√	-	B

Рабочие порты

Порт B и порт S со смещением 90°; Вспомогательный порт давления B1, метрические крепежные винты	√	√	√	√	√	√	√	13
Порт B и S со смещением 90°; Присоединение давления B1 фланцевое	√	√	√	√	√	√	√	25

Сквозной привод

Без вспомогательного насоса, без сквозного привода

√

N00

Технические данные

Параметры производительности (приведенные значения не учитывают КПД механический и объемный)

Размер			40	71	125	180	250	355	500
Рабочий объем (Vg макс)		см³/об	40	71	125	180	250	355	500
Макс. скорость (n макс1)		об/мин	2600	2200	1800	1800	1500	1500	1320
Макс. выходной поток	при n=n макс	л/мин	104	156	225	324	375	532	600
Макс. выходной поток	при n=1500 об/мин	л/мин	60	107	186	270	375	532	－
Макс. мощность	при n=n макс	кВт	61	91	131	189	219	310	385
Макс. мощность	при n=1500 об/мин	кВт	35	62	109	158	219	310	－
Макс. крутящий момент	ΔP=35 МПа	Н·м	223	395	696	1002	1391	1976	2783
Макс. крутящий момент	ΔP=10 МПа	Н·м	64	113	199	286	398	564	795
Вес (приблизительно)		кг	40	54	87	103	186	206	318

Габаритный чертеж

Размер		40	71	125	180	250	355	500
Расстояние перемещения управления	мм	14,2	17,3	20,7	20,7	25,9	25,9	32,6
Площадь управления	см²	3,9	6,4	9	9	14,4	14,4	18,8
Объем управления	см³	5,5	11	18,7	18,7	37,3	37,3	61,4
Мин. давление управления	МПа	3	3	5	5	5	5	5
Время управления при давлении 20 МПа	с	0,1	0,1	0,1	0,1	0,2	0,2	0,8

(2) EO Гидравлическое управление рабочим объемом HD

Конструкция

При работе электрического управления EO, поток насоса может устанавливаться пропорциональным направляющим клапаном. Одновременно, текущий поток насоса передает сигнал обратной связи через индуктивный датчик положения.

Этот насос может возвращать цилиндр в нулевое положение с помощью пружинного управления в условиях нормального давления. Не сбрасывает настройки при работе под высоким давлением. Одновременно, для уменьшения потерь потока на управляющем цилиндре, все полости гидравлического цилиндра герметизированы.

Габаритный чертеж

Размер		40	71	125	180	250	355	500
Ход управляющего цилиндра	мм	14,2	17,3	20,7	20,7	25,9	25,9	32,8
Площадь управляющего цилиндра	см²	8,1	12,6	18,1	16,1	28,3	28,3	38,2
Рабочий объем управления	см³	11,4	21,5	37,5	37,5	73,2	73,2	124,5
Мин. давление управления	МПа	10	10	10	12,5	12,5	12,5	15
Макс. давление управления	МПа	31,5	31,5	31,5	31,5	31,5	31,5	31,5
Время срабатывания управления	с	0,1	0,12	0,2	0,2	0,25	0,25	0,3

(3) LR Регулирование мощности LR

Конструкция

В самом начале, диапазон регулирования можно установить механическим способом, диапазон установки значения можно регулировать с помощью пружины и винта. Когда давление уменьшается, мы можем отрегулировать пружину и вернуть ее в исходное положение, диапазон предварительной установки значения: 3.5 МПа -- 35 МПа. Наименьший и наибольший предел угла поворота можно установить механическим способом, регулировка до Vg макс 50%.
