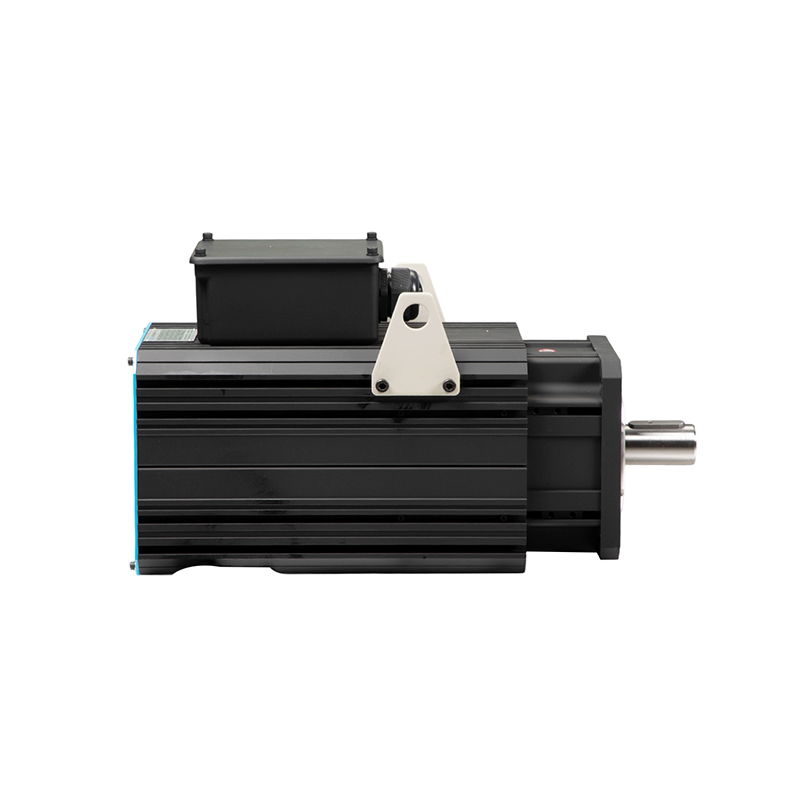

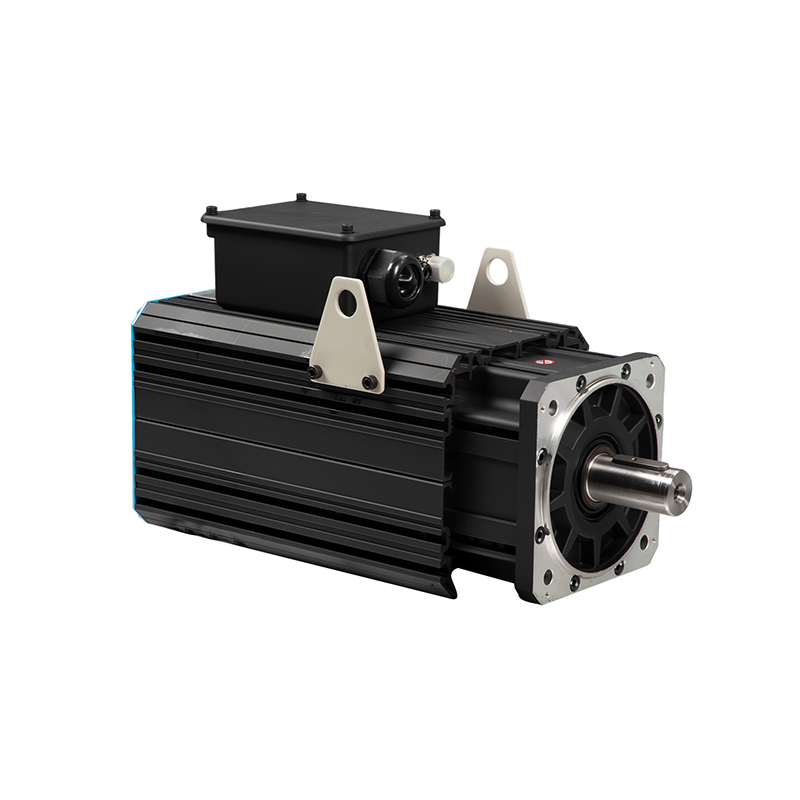

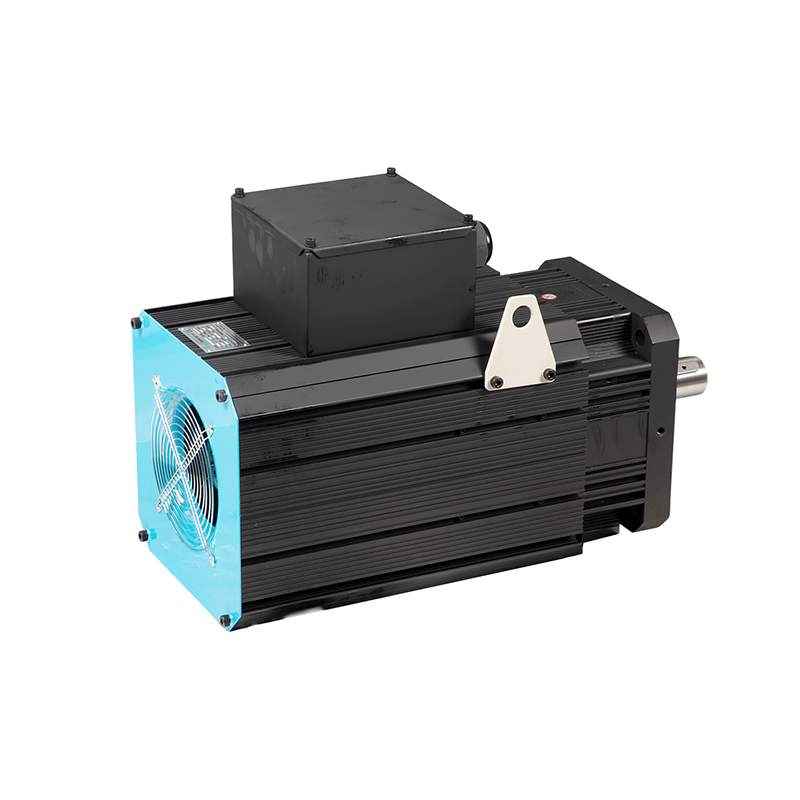

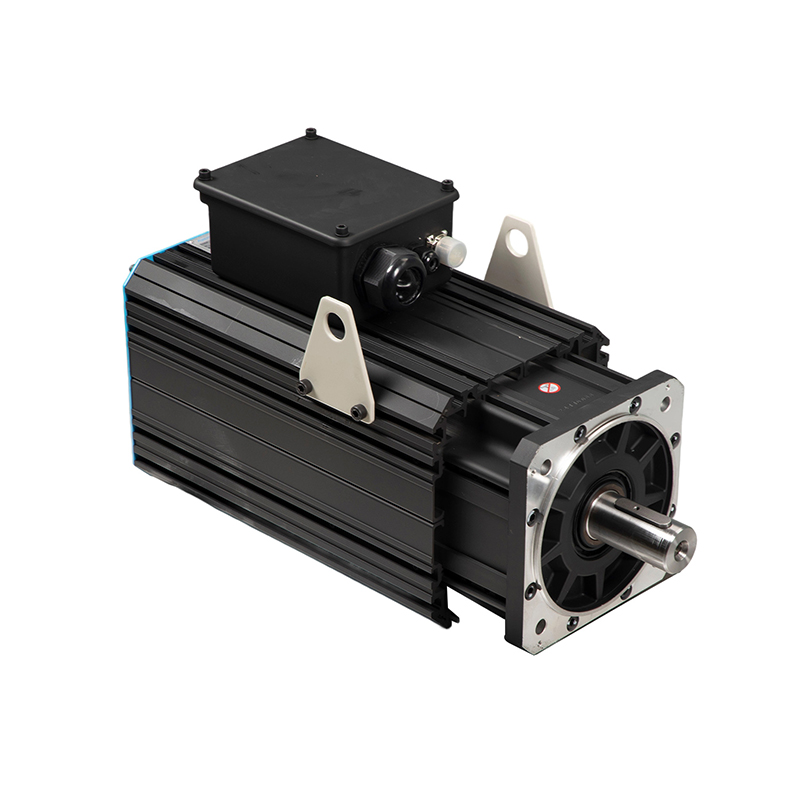

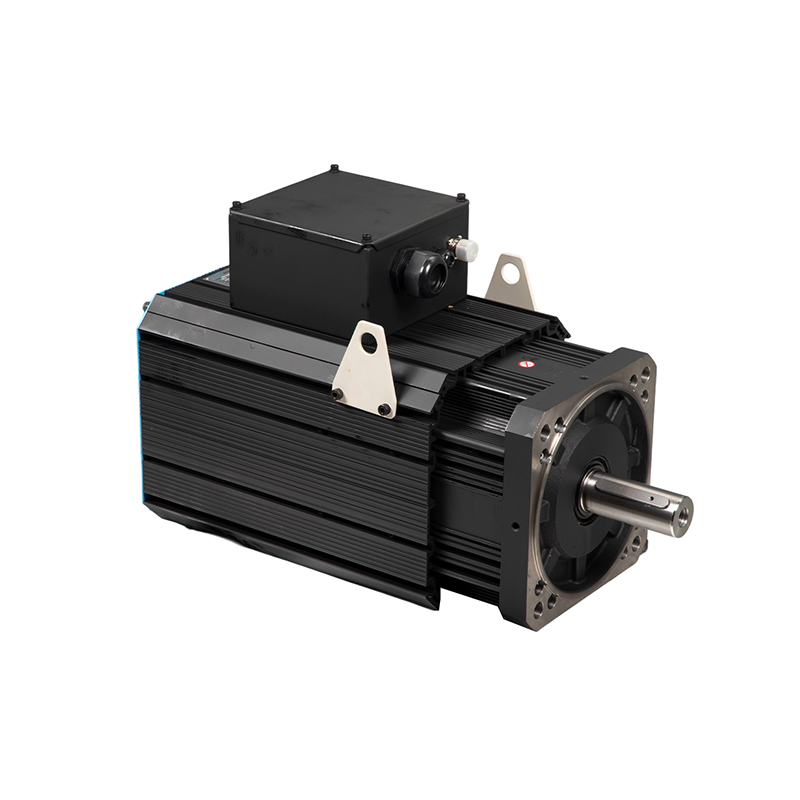

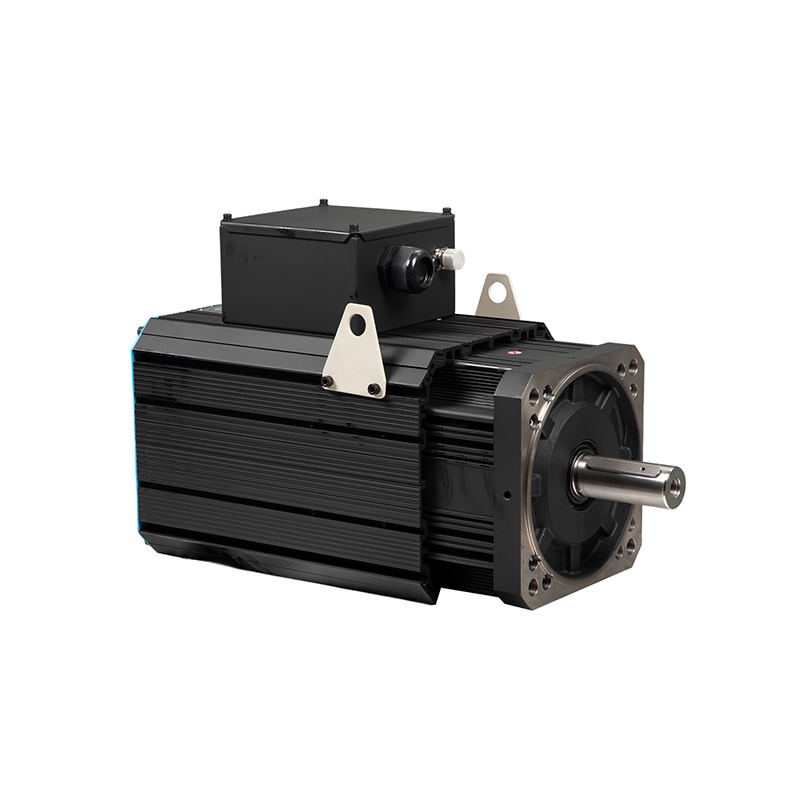

СЕРВОМОТОР ABT
ABT Motor – это высокопроизводительный двигатель с постоянным магнитом. синхронный серводвигатель, разработанный компанией Albert Fluid Power Co. (дочерняя компания NVICKS) для проектирования характеристики маслоэлектрического сервопривода. Таблица параметров серводвигателя （воздушное...
Описание
маркер
ABT Motor - это высокопроизводительный двигатель с постоянным магнитом.
синхронный серводвигатель, разработанный компанией Albert Fluid Power Co. (дочерняя компания NVICKS) для проектирования
характеристики маслоэлектрического сервопривода.
Таблица параметров серводвигателя （воздушное охлаждение）
| Модель двигателя | Номинальный крутящий момент | Номинальная скорость | Номинальный ток | Номинальная мощность | Постоянный крутящий момент | Номинальное напряжение |
| Единица измерения | Нм | об/мин | A | кВт | Нм/А | V |
| ABT1004E15.3-G5 | 45 | 1500 | 13.6 | 7.1 | 3.31 | 380 |
| ABT1004E17.3-G7 | 45 | 1700 | 15.1 | 8 | 2.98 | 380 |
| ABT1004E20.3-G2 | 45 | 2000 | 16.6 | 9.4 | 2.71 | 380 |
| ABT1005E15.3-B5 | 55 | 1500 | 16.3 | 8.6 | 3.37 | 380 |
| ABT1005E17.3-B7 | 55 | 1700 | 18.5 | 9.8 | 2.97 | 380 |
| ABT1005E20.3-B2 | 54 | 2000 | 21.0 | 11.3 | 2.57 | 380 |
| ABT1005E15.3-G5 | 68 | 1500 | 21.6 | 10.7 | 3.14 | 380 |
| ABT1005E17.3-G7 | 65 | 1700 | 21.3 | 11.5 | 3.05 | 380 |
| ABT1005E20.3-G2 | 65 | 2000 | 24.8 | 13.6 | 2.62 | 380 |
| ABT1007E15.3-B5 | 71 | 1500 | 20.9 | 11.2 | 3.40 | 380 |
| ABT1007E17.3-B7 | 70 | 1700 | 22.5 | 12.5 | 3.10 | 380 |
| ABT1007E20.3-B2 | 70 | 2000 | 24.1 | 14.6 | 2.89 | 380 |
| ABT1007E15.3-G5 | 90 | 1500 | 28.2 | 14.1 | 3.19 | 380 |
| ABT1007E17.3-G7 | 84 | 1700 | 28.3 | 15.0 | 2.97 | 380 |
| ABT1007E20.3-G2 | 82 | 2000 | 31.6 | 17.4 | 2.59 | 380 |
| ABT1008E15.3-B5 | 94 | 1500 | 27.6 | 14.7 | 3.26 | 380 |
| ABT1008E17.3-B7 | 94 | 1700 | 29.5 | 16.7 | 3.05 | 380 |
| ABT1008E20.3-B2 | 92 | 2000 | 32.6 | 19.2 | 2.82 | 380 |
| ABT1008E15.3-G5 | 114 | 1500 | 35.5 | 17.9 | 3.21 | 380 |
| ABT1008E17.3-G7 | 105 | 1700 | 35.3 | 18.7 | 2.97 | 380 |
| ABT1008E20.3-G2 | 104 | 2000 | 38.3 | 21.8 | 2.72 | 380 |
| ABT1010E15.3-B5 | 110 | 1500 | 32.6 | 17.3 | 3.37 | 380 |
| ABT1010E17.3-B7 | 110 | 1700 | 35.7 | 19.6 | 3.08 | 380 |
| ABT1010E20.3-B2 | 112 | 2000 | 39.8 | 23.4 | 2.81 | 380 |
| ABT1010E15.3-G5 | 135 | 1500 | 42.5 | 21.2 | 3.18 | 380 |
| ABT1010E17.3-G7 | 129 | 1700 | 44.8 | 23.0 | 2.88 | 380 |
| ABT1010E20.3-G2 | 129 | 2000 | 50.3 | 27.0 | 2.56 | 380 |
| ABT1012E15.3-G5 | 144 | 1500 | 43.8 | 22.6 | 3.20 | 380 |
| ABT1012E17.3-G7 | 144 | 1700 | 46.0 | 25.6 | 3.04 | 380 |
| ABT1012E20.3-G2 | 137 | 2000 | 49.8 | 28.7 | 2.75 | 380 |
| Модель двигателя | Номинальный крутящий момент | Номинальная скорость | Номинальный ток | Номинальная мощность | Постоянный крутящий момент | Номинальное напряжение |
| Единица измерения | Нм | об/мин | A | кВт | Нм/А | V |
| ABT1013E15.3-B5 | 156 | 1500 | 44.7 | 24.5 | 3.49 | 380 |
| ABT1013E17.3-B7 | 156 | 1700 | 53.3 | 27.8 | 2.93 | 380 |
| ABT1013E20.3-B2 | 155 | 2000 | 60.9 | 32.5 | 2.55 | 380 |
| ABT1013E15.3-G5 | 180 | 1500 | 52.0 | 28.3 | 3.46 | 380 |
| ABT1013E17.3-G7 | 178 | 1700 | 64.8 | 31.7 | 2.75 | 380 |
| ABT1013E20.3-G2 | 174 | 2000 | 66.8 | 36.4 | 2.60 | 380 |
| ABT1015E15.3-G5 | 205 | 1500 | 61.8 | 32.2 | 3.32 | 380 |
| ABT1015E17.3-G7 | 205 | 1700 | 70 | 36.5 | 2.93 | 380 |
| ABT1015E20.3-G2 | 195 | 2000 | 74 | 40.8 | 2.64 | 380 |
| ABT1315E15.3-G5 | 215 | 1500 | 63 | 33.8 | 3.41 | 380 |
| ABT1315E17.3-G7 | 218 | 1700 | 74 | 38.8 | 2.95 | 380 |
| ABT1315E20.3-G2 | 207 | 2000 | 81.5 | 43.4 | 2.54 | 380 |
| ABT1320E15.3-G5 | 250 | 1500 | 80.0 | 39.3 | 3.12 | 380 |
| ABT1320E17.3-G7 | 247 | 1700 | 83.5 | 44.0 | 2.96 | 380 |
| ABT1320E20.3-G2 | 243 | 2000 | 91.6 | 50.8 | 2.65 | 380 |
| ABT1325E15.3-G5 | 310 | 1500 | 97.6 | 48.6 | 3.23 | 380 |
| ABT1325E17.3-G7 | 295 | 1700 | 101.0 | 52.4 | 2.97 | 380 |
| ABT1325E20.3-G2 | 280 | 2000 | 104.0 | 58.6 | 2.69 | 380 |
| ABT1328E15.3-G5 | 338 | 1500 | 103 | 53.1 | 3.30 | 380 |
| ABT1328E17.3-G7 | 336 | 1700 | 110 | 59.8 | 3.05 | 380 |
| ABT1328E20.3-G2 | 330 | 2000 | 125 | 69.1 | 2.65 | 380 |
| ABT1330E15.3-G5 | 375 | 1500 | 107.1 | 58.9 | 3.50 | 380 |
| ABT1330E17.3-G7 | 369 | 1700 | 122.9 | 65.7 | 3.00 | 380 |
| ABT1330E20.3-G2 | 364 | 2000 | 145.5 | 76.2 | 2.50 | 380 |
| ABT1340E15.3-G5 | 455 | 1500 | 140.3 | 71.5 | 3.60 | 380 |
| ABT1340E17.3-G7 | 450 | 1700 | 166.5 | 80.1 | 3.00 | 380 |
| ABT1340E20.3-G2 | 423 | 2000 | 167.0 | 88.6 | 2.53 | 380 |
| ABT1345E15.3-G5 | 500 | 1500 | 166.5 | 78.5 | 3.34 | 380 |
| ABT1345E17.3-G7 | 492 | 1700 | 172.0 | 87.5 | 2.85 | 380 |
| ABT1345E20.3-G2 | 488 | 2000 | 203.2 | 102.2 | 2.67 | 380 |
| ABT1350E15.3-G5 | 545 | 1500 | 166 | 85.6 | 3.28 | 380 |
| ABT1350E17.3-G7 | 540 | 1700 | 183 | 96.1 | 2.95 | 380 |
| ABT1350E20.3-G2 | 530 | 2000 | 203 | 111 | 2.62 | 380 |
| ABT1806E10.3 | 649 | 1000 | 133 | 68 | 4.88 | 380 |
| ABT1806E15.3 | 636 | 1500 | 205 | 100 | 3.10 | 380 |
| ABT1806E20.3 | 622 | 2000 | 270 | 130 | 2.31 | 380 |
| ABT1808E10.3 | 777 | 1000 | 167 | 81 | 4.66 | 380 |
| ABT1808E15.3 | 762 | 1500 | 240 | 120 | 3.18 | 380 |
| ABT1808E20.3 | 750 | 2000 | 320 | 157 | 2.35 | 380 |
| ABT1809E10.3 | 900 | 1000 | 179 | 94 | 5.03 | 380 |
| ABT1809E15.3 | 882 | 1500 | 273 | 139 | 3.23 | 380 |
| ABT1809E20.3 | 865 | 2000 | 370 | 181 | 2.38 | 380 |
| ABT1811E10.3 | 1040 | 1000 | 199 | 109 | 5.23 | 380 |
| ABT1811E15.3 | 1020 | 1500 | 315 | 160 | 3.24 | 380 |
| ABT1811E20.3 | 990 | 2000 | 405 | 207 | 2.45 | 380 |
Таблица параметров серводвигателя (масляное охлаж）
| Модель двигателя | Номинальный крутящий момент | Номинальная скорость | Номинальный ток | Номинальная мощность | Постоянный крутящий момент | Номинальное напряжение |
| Единица измерения | Нм | об/мин | A | кВт | Нм/А | V |
| ABT25-225-15.3W | 247 | 1500 | 72.5 | 38.9 | 3.41 | 380 |
| ABT25-225-17.3W | 251 | 1700 | 85.1 | 44.6 | 2.95 | 380 |
| ABT25-225-20.3W | 238 | 2000 | 93.7 | 49.9 | 2.54 | 380 |
| ABT25-300-15.3W | 336 | 1500 | 100.1 | 52.8 | 3.36 | 380 |
| ABT25-300-17.3W | 324 | 1700 | 109.3 | 57.7 | 2.97 | 380 |
| ABT25-300-20.3W | 322 | 2000 | 119.6 | 67.4 | 2.69 | 380 |
| ABT25-370-15.3W | 425 | 1500 | 126.5 | 66.8 | 3.36 | 380 |
| ABT25-370-17.3W | 417 | 1700 | 144.9 | 74.3 | 2.88 | 380 |
| ABT25-370-20.3W | 414 | 2000 | 164.5 | 86.7 | 2.52 | 380 |
| ABT25-440-15.3W | 493 | 1500 | 144.9 | 77.5 | 3.41 | 380 |
| ABT25-440-17.3W | 491 | 1700 | 167.9 | 87.4 | 2.92 | 380 |
| ABT25-440-20.3W | 486 | 2000 | 192.1 | 101.9 | 2.53 | 380 |
| ABT25-500-15.3W | 566 | 1500 | 167.9 | 88.9 | 3.37 | 380 |
| ABT25-500-17.3W | 558 | 1700 | 193.2 | 99.2 | 2.89 | 380 |
| ABT25-500-20.3W | 554 | 2000 | 208.2 | 116.2 | 2.66 | 380 |
| ABT25-560-15.3W | 627 | 1500 | 190.9 | 98.4 | 3.28 | 380 |
| ABT25-560-17.3W | 621 | 1700 | 210.5 | 110.5 | 2.95 | 380 |
| ABT25-560-20.3W | 610 | 2000 | 233.5 | 127.7 | 2.62 | 380 |
| ABT30-540-10.3W | 580 | 1000 | 110 | 60.7 | 5.27 | 380 |
| ABT30-540-15.3W | 550 | 1500 | 155 | 86.3 | 3.55 | 380 |
| ABT30-540-20.3W | 515 | 2000 | 200 | 108 | 2.58 | 380 |
| ABT30-700-10.3W | 750 | 1000 | 144 | 78.5 | 5.21 | 380 |
| ABT30-700-15.3W | 710 | 1500 | 200 | 111 | 3.55 | 380 |
| ABT30-700-20.3W | 660 | 2000 | 254 | 138 | 2.60 | 380 |
| ABT30-875-10.3W | 955 | 1000 | 174 | 100 | 5.49 | 380 |
| ABT30-875-15.3W | 900 | 1500 | 260 | 141 | 3.46 | 380 |
| ABT30-875-20.3W | 840 | 2000 | 335 | 175 | 2.51 | 380 |
| ABT30-1050-10.3W | 1130 | 1000 | 215 | 118 | 5.26 | 380 |
| ABT30-1050-15.3W | 1080 | 1500 | 305 | 170 | 3.54 | 380 |
| ABT30-1050-20.3W | 1000 | 2000 | 425 | 209 | 2.35 | 380 |
| ABT30-1250-10.3W | 1310 | 1000 | 245 | 137 | 5.35 | 380 |
| ABT30-1250-15.3W | 1250 | 1500 | 366 | 196 | 3.42 | 380 |
| ABT30-1250-20.3W | 1170 | 2000 | 452 | 245 | 2.59 | 380 |
| ABT30-1400-10.3W | 1500 | 1000 | 280 | 157 | 5.36 | 380 |
| ABT30-1400-15.3W | 1430 | 1500 | 455 | 224 | 3.14 | 380 |
| ABT30-1400-20.3W | 1350 | 2000 | 570 | 282 | 2.37 | 380 |
Встраиваемая серия Установочные размеры (воздушное охлаждение)
| Модель | ABT1004E-G ABT1005E-B | ABT1005E-G | ABT1007E-B ABT1007E-G | ABT1008E-B ABT1008E-G | ABT1010E-B ABT1010E-G | ABT1012E-G ABT1013E-B | ABT1013E-G | ABT1015E-G |
| A [мм] | 345 | 361 | 381 | 417 | 453 | 489 | 525 | 575 |
| B [мм] | 265 | 265 | 285 | 310 | 350 | 395 | 395 | 470 |
| Модель | ABT1315E | ABT1320E ABT1325E | ABT1328E ABT1330E | ABT1340E | ABT1345E | ABT1350E |
| A [мм] | 523.5 | 577 | 630.5 | 684 | 757.5 | 811 |
| B [мм] | 365.5 | 419 | 472.5 | 526 | 599.5 | 653 |
| C [мм] | 14 0
-0.027 |
14 0
-0.027 |
14 0
-0.027 |
14 0
-0.027 |
18 0
-0.027 |
18 0
-0.027 |
| D [мм] | 48 +0.011
- 0.005 |
48 +0.011
- 0.005 |
48 +0.011
- 0.005 |
48 +0.011
- 0.005 |
60 +0.03
+0.011 |
60 +0.03
+0.011 |
| Модель | A[мм] | B[мм] | C[мм] | D[мм] | E[мм] | F[мм] | G[мм] | H[мм] |
| ABT1806E | 777 | 412 | 170 | 80 | 85 | 140 | 11 | 22 |
| ABT1808E | 783 | 472 | 170 | 80 | 85 | 140 | 11 | 22 |
| ABT1809E | 897 | 532 | 170 | 80 | 85 | 140 | 11 | 22 |
| ABT1811E | 957 | 592 | 170 | 90 | 95 | 140 | 11 | 25 |
Встраиваемая серия Установочные размеры (масляное охлаждение)
| Модель | ABT25-225 | ABT25-300 | ABT25-370 | ABT25-440 | ABT25-500 | ABT25-560 |
| A | 143 | 197 | 250 | 304 | 357 | 411 |
| B | 503 | 557 | 610 | 664 | 737 | 791 |
| Rc | Rc1/2 | Rc1/2 | Rc1/2 | Rc3/4 | Rc3/4 | Rc3/4 |
| D | 48 | 48 | 48 | 48 | 60 | 60 |
| Модель | ABT30-540 | ABT30-700 | ABT30-875 | ABT30-1050 | ABT30-1250 | ABT30-1400 |
| L（mm) | 621 | 673 | 725 | 777 | 829 | 881 |
| L1（mm） | 174 | 226 | 278 | 330 | 382 | 434 |
| L2（mm） | 381 | 438 | 485 | 537 | 589 | 641 |
