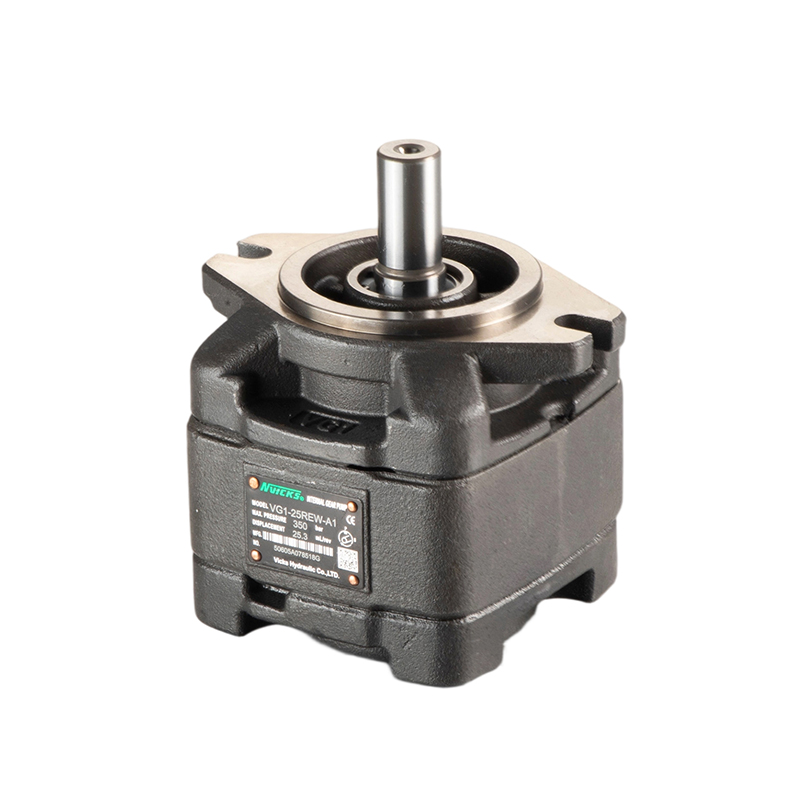

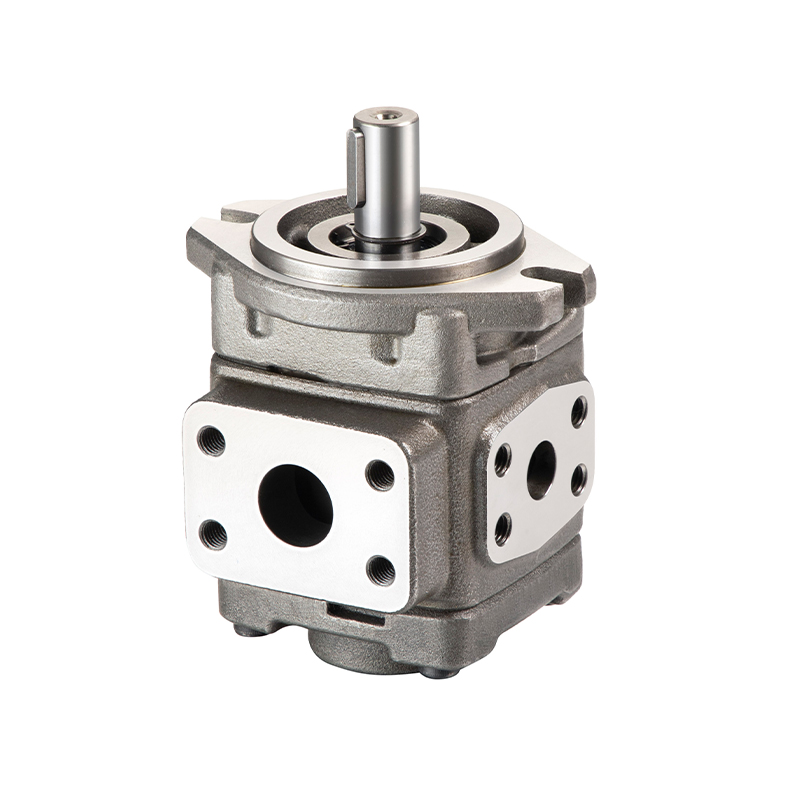

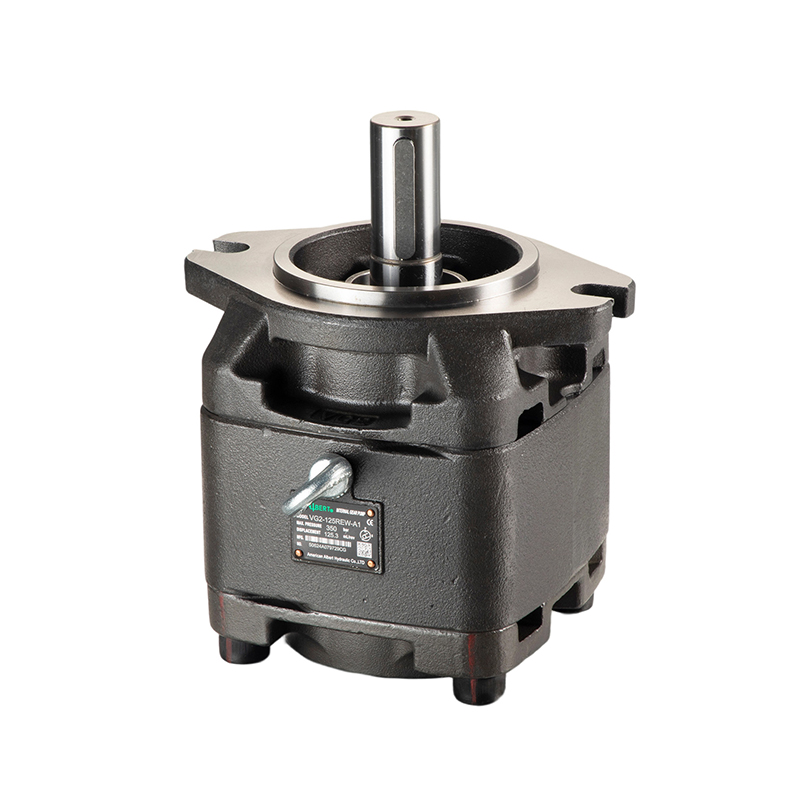

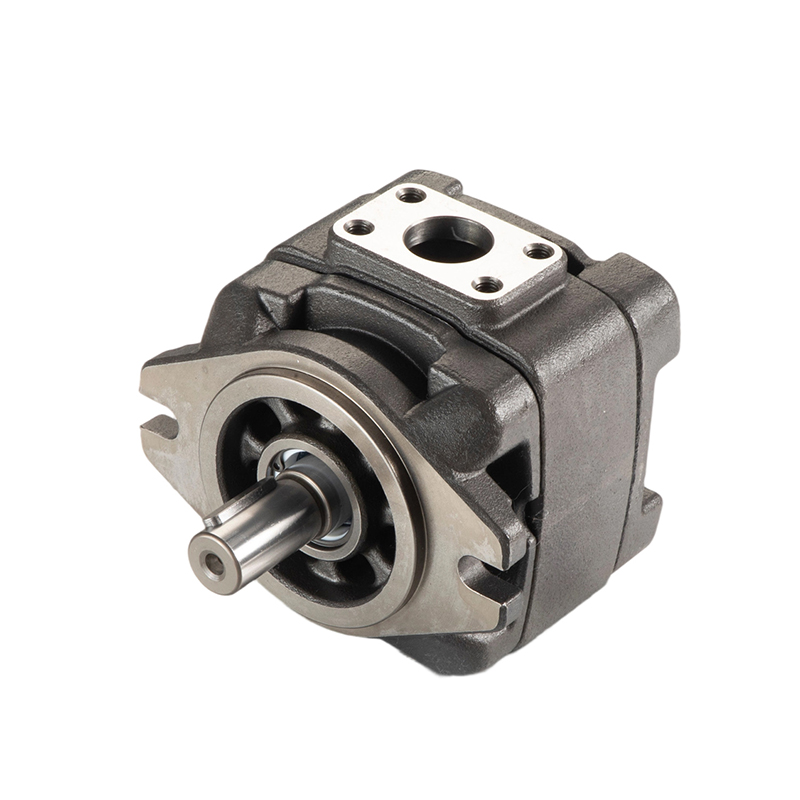

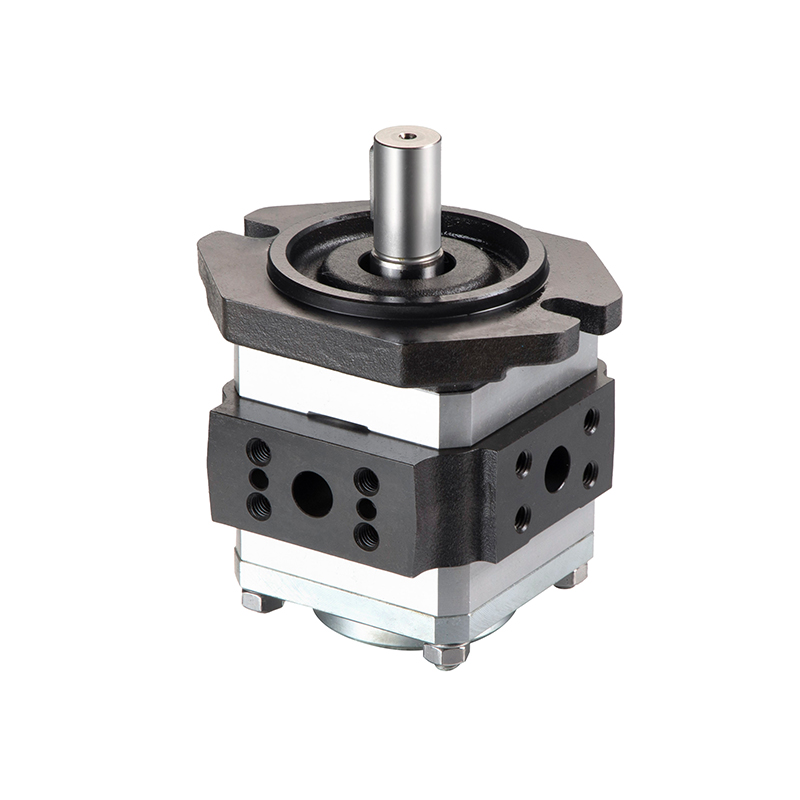

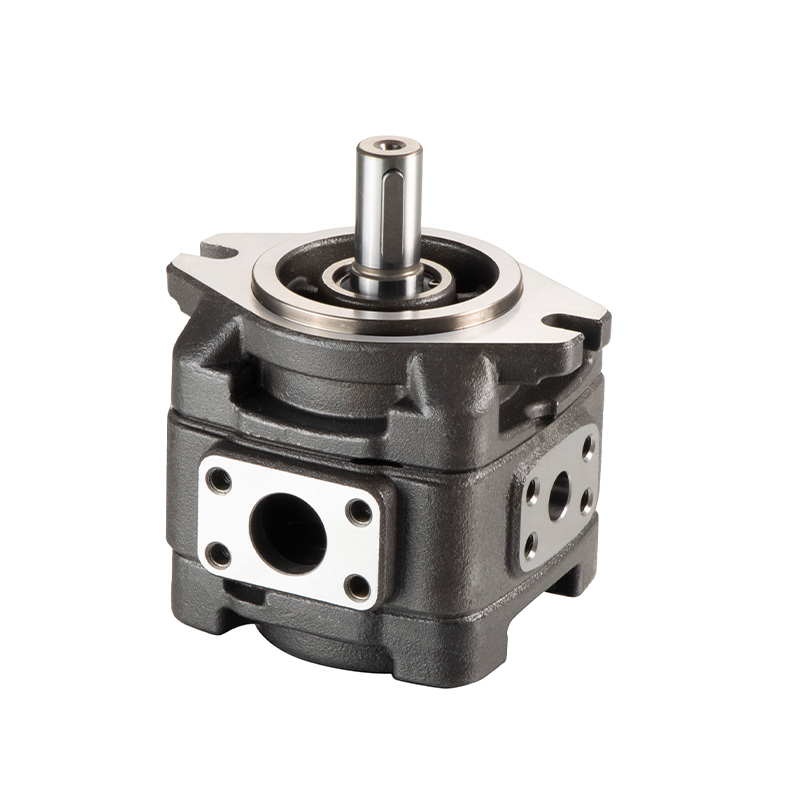

ВНУТРЕННИЙ ШЕСТЕРЕНЧАТЫЙ НАСОС VG – ОДНОНАСОСНЫЙ

ВНУТРЕННИЙ ШЕСТЕРЕНЧАТЫЙ НАСОС VG – ОДНОНАСОСНЫЙ

Представление модели VG1 -63 R E W -A1 Серия мл/р Вытеснение Вращение Тип вала Материал уплотнения Номер конструкции VGH0 003、004、005 Вид со стороны вала насоса R= Правая рука по часовой стрелке L= Левая рука – против часовой стрелки K= Прямой шпон...

Отправить заявку

 

Описание

маркер

Представление модели

VG1	-63	R	E	W	-A1
Серия	мл/р Вытеснение	Вращение	Тип вала	Материал уплотнения	Номер конструкции
VGH0	003、004、005	Вид со стороны вала насоса R= Правая рука по часовой стрелке L= Левая рука - против часовой стрелки	K= Прямой шпоночный вал	W= (Buna) NBR V= (Viton) FKM	1K
VG0	8、10、13、16、20、25、 28		E= Прямой шпоночный вал R=SAE Шлицевой вал		A1
VG1	25、32、40、50、63 50H、63H
VG2	80、100、125、145、160

Технические данные

Серия	мл/р Перемещение	мл/р Теоретическое перемещение	Мпа Номинальное давление	Мпа Макс. давление	об/мин Макс. скорость	кг Вес
VGH0	003	3	33	40	4200	4.6
	004	4				4.8
	005	5				4.8
VG0	8	8.2	31.5	35	3000	4.6
	10	10.2				4.8
	13	13.3				4.9
	16	16.0				5.2
	20	20.0	25	30		5.6
	25	24.0				6.0
	28	27.0				6.4
VG1	25	25.3	31.5	35		14.5
	32	32.7				15
	40	40.1				16
	50	50.7				17
	63	63.7	25	30		18.5
VG2	80	81.4	31.5	35		43.5
	100	100.2				45.5
	125	125.3				48
	145	145.2	25	28		50
	160	162.8	21	26		52

1500 об/мин Характерная кривая

ВНУТРЕННИЙ ШЕСТЕРЕНЧАТЫЙ НАСОС VG - ОДНОНАСОСНЫЙ (9)

2000 об/мин Характерная кривая

ВНУТРЕННИЙ-ШЕСТЕРЕНЧАТЫЙ-НАСОС-VG---ОДНОНАСОСНЫЙ-(10)

1500 об/мин Кривая шума

ВНУТРЕННИЙ-ШЕСТЕРЕНЧАТЫЙ-НАСОС-VG---ОДНОНАСОСНЫЙ-(11)

2000 об/мин Кривая шума

ВНУТРЕННИЙ-ШЕСТЕРЕНЧАТЫЙ-НАСОС-VG---ОДНОНАСОСНЫЙ-(12)

VGH0 Установочные размеры

ВНУТРЕННИЙ-ШЕСТЕРЕНЧАТЫЙ-НАСОС-VG---ОДНОНАСОСНЫЙ-(13)

Перемещение	A	B
003	54.5	112.5
004、005	55	113.5

VG0 Установочные размеры

ВНУТРЕННИЙ-ШЕСТЕРЕНЧАТЫЙ-НАСОС-VG---ОДНОНАСОСНЫЙ-(14)

Модель	L1	L2	A	B	C	D	E	F	G
VG0-08	107	54	38.1	17.5	Φ13	M8 Глубина 13	47.6	22.2	Φ19
VG0-10	111	56					52.4	26.2
VG0-13	117.5	59.25
VG0-16	123	62
VG0-20	131	66	47.6	22.2	Φ18	M10 Глубина 15	58.7	30.2	Φ26
VG0-25	139	70			Φ19				Φ28
VG0-28	145	73			Φ19				Φ28

VG1 Установочные размеры

ВНУТРЕННИЙ-ШЕСТЕРЕНЧАТЫЙ-НАСОС-VG---ОДНОНАСОСНЫЙ-(16)

Модель	L1	L2	A	B	C
VG1-25	139	73	47.6	22.2	Φ18
VG1-32	146	76.5	47.6	22.2	Φ18
VG1-40	153	80	52.4	26.2	Φ20
VG1-50	163	85
VG1-63	177	92
VG1-50H	163	85	см. стр. 11 размер масляного отверстия
VG1-63H	177	92	см. стр. 11 размер масляного отверстия

VG2 Установочные размеры

ВНУТРЕННИЙ-ШЕСТЕРЕНЧАТЫЙ-НАСОС-VG---ОДНОНАСОСНЫЙ-(17)

Модель	L1	L2	A	B	C	D	E	F	G	H
VG2-80	204	109.5	69.9	35.7	Φ32	M12 Глубина 20	77.8	42.9	Φ51	M12 Глубина 20
VG2-100	213	114
VG2-125	225	120	79.4	36.5	Φ38	M16 Глубина 25	88.9	50.8	Φ63.5
VG2-145	235.5	124.75
VG2-160	243	129					106.4	61.9	Φ76	M16 Глубина 25

Размер присоединения впускного и выпускного масляного патрубка одиночного насоса серии VG

ВНУТРЕННИЙ-ШЕСТЕРЕНЧАТЫЙ-НАСОС-VG---ОДНОНАСОСНЫЙ-(18)

Модель	Технические характеристики	S	A1	B1	C1	Соответствующий фланец	P	A2	B2	C2	Соответствующий фланец
VG0	8	19	47.6	22.2	M10 Глубина 15	F06	13	38.1	17.5	M8 Глубина 13	F04
	10		52.4	26.2		F08
	13
	16
	20	26	58.7	30.2		F10	18	47.6	22.2	M10 Глубина 15	F06
	25	28					19
	28
VG1	25	32	58.7	30.2	M10 Глубина 17	F10	18	47.6	22.2	M10 Глубина 17	F06
	32
	40						20	52.4	26.2		F08
	50
	63
	50(H)	38	69.9	35.7	M12 Глубина 20	F12
	63(H)	51	77.8	42.9		F16
VG2	80	51	77.8	42.9	M12 Глубина 20	F16	32	69.9	35.7	M12 Глубина 20	F12
	100
	125	63.5	88.9	50.8		F20	38	79.4	36.5	M16 Глубина 25	F14
	145
	160	76	106.4	61.9	M16 Глубина 25	F24

Одиночный насос VG

Откройте для себя насосы серии VG с внутренним зацеплением, которые с гордостью разрабатывает и производит компания Ningbo Vicks Hydraulic. Эти насосы, рассчитанные на высокое давление, сверхнизкий уровень шума и минимальную пульсацию, обеспечивают плавную и надежную работу в самых требовательных гидравлических системах.

Наша обширная линейка одиночных насосов включает в себя

Серия VGH0: Компактные, но мощные, с рабочим объемом 003 CC, 004 CC и 005 CC. Работая при давлении до 40 МПа и 4200 об/мин, эта серия отвечает специальным требованиям к низкому расходу и высокому давлению, которые редко встречаются на рынке.

Серия VG0 - VG2: Охватывая широкий диапазон от 8 до 160 куб. см, эти модели обеспечивают универсальную производительность для распространенных промышленных применений.

Для мобильных машин, промышленной автоматизации или специализированных сервосистем серия VG обеспечивает исключительную долговечность, эффективность и точность.
