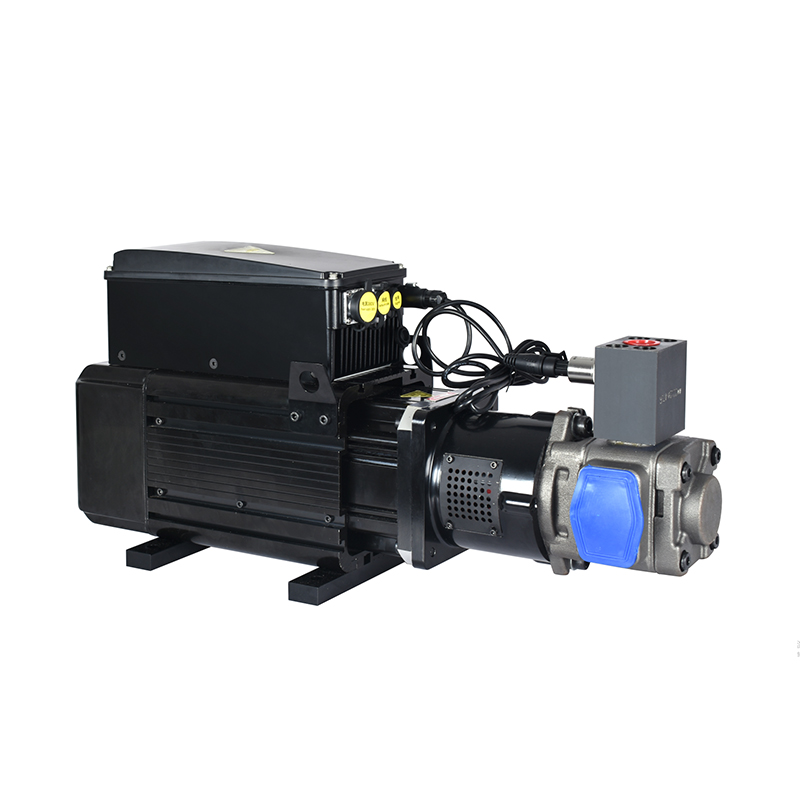

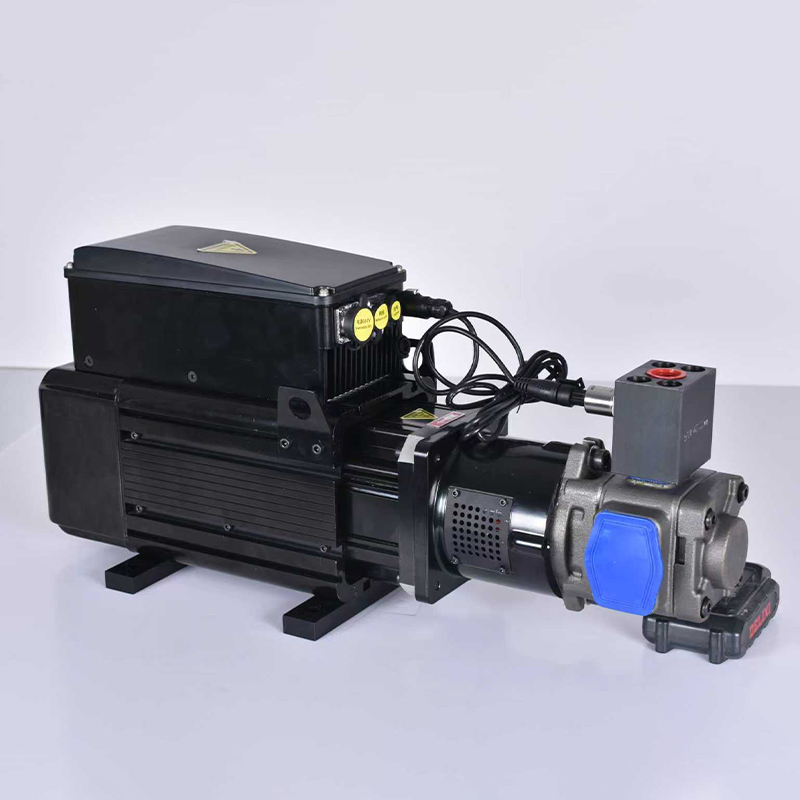

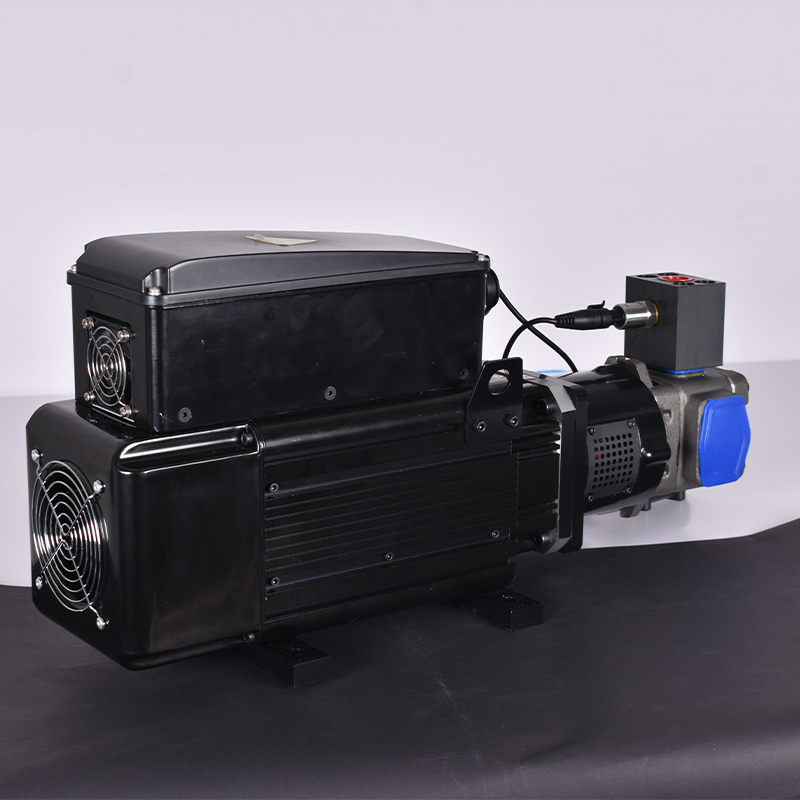

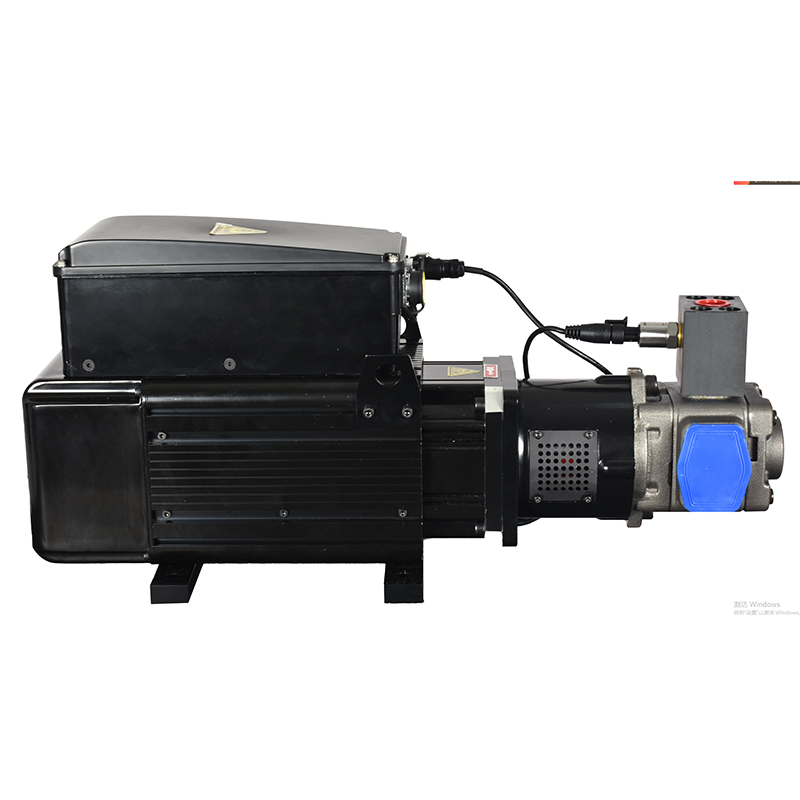

Представление интегрированной сервомашинки NVK

Обеспечивая производительность, стабильность и экономичность системы, гидравлическая система "все в одном" серии NVK отличается простотой установки и использования, что снижает барьер для входа в систему. Система "все в одном" серии NVK представляет собой высокозащищенное интегрированное решение, обеспечивающее высокопроизводительное векторное управление синхронными двигателями с постоянными магнитами с высоким откликом и низким уровнем помех. Кроме того, она оснащена функциями фонового мониторинга программного обеспечения, коммуникационной шиной и поддержкой без настройки, предлагая богатое и мощное сочетание функций и стабильной работы.
Помимо общих гидравлических применений, он особенно подходит для применения в системах, не требующих электрического шкафа управления, таких как энергосберегающие вулканизаторы, электрогидравлические гибочные машины, машины для литья под давлением, прессы и т.д.

Интегрированный сервопривод NVK: Особенности и преимущества

◇Компактный и интегрированный дизайн
Ультракомпактная конструкция, заменяющая традиционные асинхронные двигатели синхронными серводвигателями с постоянными магнитами последнего поколения, позволяет уменьшить габариты примерно на 30% при той же номинальной мощности.
Корпус приводного модуля изготовлен из литого под давлением алюминия для превосходного рассеивания тепла и дополнен независимым охлаждающим вентилятором для снижения температуры и продления срока службы. Конструкция модуля позволяет легко разбирать его.
Верхняя крышка изготовлена из огнестойкого материала ABS и снабжена водонепроницаемой уплотнительной лентой для повышения долговечности и защиты.
Это комплексное интегрированное решение устраняет необходимость в отдельном внешнем шкафу управления, что позволяет сэкономить значительное пространство, упростить прокладку проводов и значительно повысить удобство использования.
◇Превосходная производительность
Наследует преимущества синхронной сервотехнологии, обеспечивая высокоскоростной динамический отклик с временем реакции около 30 мс, что значительно превосходит 200 мс+, обычно требуемые в системах инверторов с асинхронными двигателями.
Обеспечивает регулировку скорости в реальном времени в зависимости от требований процесса, повышая эффективность производства и снижая потребление энергии.
Двойная замкнутая система управления, использующая внутренний резольвер двигателя и датчик давления в масляном контуре, позволяет точно отслеживать и контролировать расход и давление в реальном времени для обеспечения высокой точности производства.
Вся серия поставляется со встроенным тормозным блоком и тормозным резистором, а также оснащена 17-битным магнитным резольвером, поддерживающим автоматическую настройку для установки.
◇Низкий уровень шума и пониженная температура масла
Работает значительно тише, чем традиционные асинхронные двигатели с постоянным шумом, уровень шума снижается в среднем на 8-10 дБ. Шум меняется в зависимости от скорости, а охлаждающий вентилятор можно настроить на автоматическую остановку при низкой нагрузке для еще более тихой работы.
Система на основе сервопривода исключает необходимость перелива под высоким давлением и часто работает на более низких скоростях в зависимости от процесса, что приводит к заметному снижению температуры масла на 5-10°C.
◇Упрощенная установка и использование
Поставляется предварительно настроенным на основе параметров пользователя, не требуя сложной отладки на месте.
Во всей серии используются штекеры авиационного типа для всех соединений, что позволяет работать по принципу "подключи и работай". Это значительно снижает сложность установки, время, трудозатраты и риск ошибок при подключении.

Соглашение об именовании

①Серия Серия NVK
② Мощность 037 /055 /075 /085/095/115/15 ]x10 -1 кВт
③ Скорость См. системные параметры
④ Положение выходного отверстия T: вверх / L: влево / R: вправо / D: Вниз
⑤ Объем насоса Например: 0016 одинарный насос 16CC/2010 двойной насос 20CC+10CC
⑥ Фланцевое крепление A: Резьбовой фланец /B: Фланец под приварку /C: Фланец датчика с отверстиями
⑦ Крепление на ножки b1: Стандартная горизонтальная установка / B1: Вертикальная установка / 00: Не устанавливается

План конфигурации

Серия	Модель KW	Двигатель Номинальный Крутящий момент Нм	Пик Крутящий момент Нм	Двигатель Номинальный Скорость rpm	Двигатель Номинальный Мощность KW	Двигатель Номинальный Текущий A	KT Значение	Привод Мощность KW	Привод Номинальный Текущий A	140Bar Масляный насос Перемещение CC	175Bar Масляный насос Перемещение CC	210Bar Насос 0il Перемещение CC	250Bar масляный насос Перемещение CC
130	3.7	23	46	1700	4.1	7.7	3.28	3.7	9	13	10	08	06
	5.5	30	60	1700	5.4	9.8	3.08	5.5	13	16	13	10	08
	7.5	41	81	1700	7.3	12.7	3.18	7.5	17	20	16	13	10
180	8.5	48	96	1700	8.5	15.3	3.13	11	25	25	20	16	16
	9.5	56	105	1700	9.43	18	3.11	11	25	32	25	20	16
	11.5	65	129	1700	11.5	21	3.10	15	32	40	32	25	20
	15	84	168	1700	15	27	3.11	18.5	37	50	40	32	25

Параметры системы

Модель NVK		037	055	075	076	095	115	150
Серия двигателей		130 серия			Серия 180
Номинальная мощность	Pn [кВт]	3.7	5.5	7.5	8.5	9.5	11.5	15.0
Номинальный крутящий момент	Tn [Нм]	23	30	41	48	56	65	84
Номинальная скорость	N [об/мин]	1700	1700	1700	1700	1700	1700	1700
Номинальная частота	Fn [Hz]	113.33	113.33	113.33	113.33	113.33	113.33	113.33
Пиковый крутящий момент	Tmax [Нм]	46	60	81	96	105	129	168
Пиковая скорость	N max [rpm].	2300	2300	2300	2300	2300	2300	2300
Количество полюсов пары	P	4	4	4	4	4	4	4
Постоянный крутящий момент	Kt [Нм/А]	3.0	3.08	3.18	3.0	3.18	3.10	3.2
Обратное ЭМП	EMF [V/k rpm]	191	193	199	197	195	193	196
Момент инерции	Jm [кгсм²]	27.7	31.4	38.8	96.4	122.5	167.2	192.8
Номинальный входной ток	В [A]	8.20	9.80	12.5	15.3	18	21	27
Диапазон входной мощности	Vol [V]	380
Входное напряжение частота	Fn	50/60 Гц
Входное напряжение фазы	Фаза	3
Уровень защиты	IP	54

Инструкции по подключению

Размеры основания NVK130

Тип	A1	A2
NVK037	124	360
NVK055	153	385
NVK075	168	445

Размеры основания NVK180

Тип	A1	A2
NVK085	156	418
NVK095	161	418
NVK115	187	479
NVK150	187	479

Приложение

Широко используется в гидравлических силовых агрегатах, энергосберегающих вулканизаторах, электрогидравлических гибочных машинах, литьевых машинах, гидравлических прессах и т. д.
