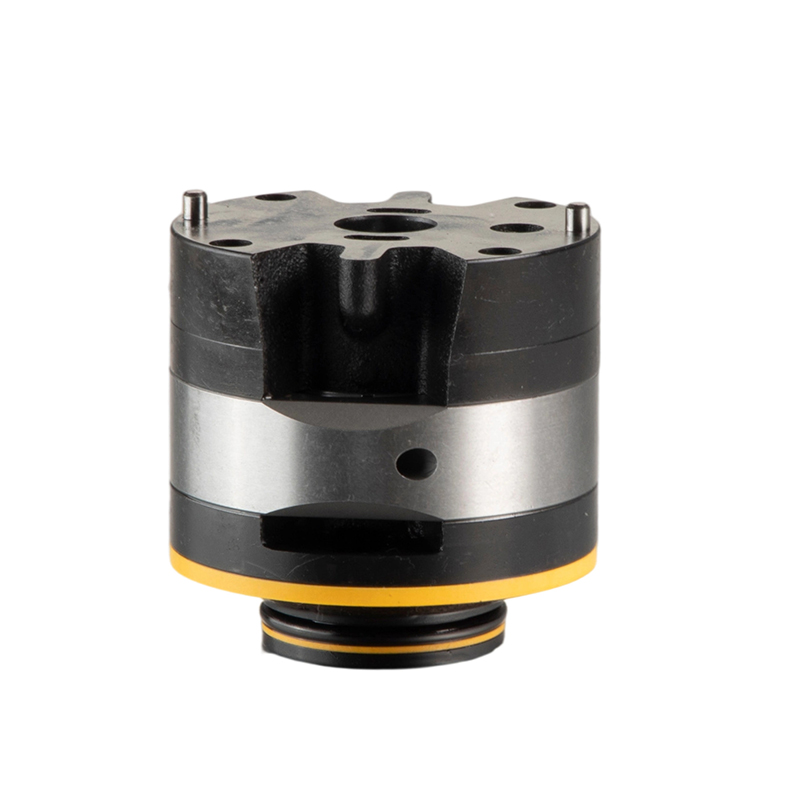

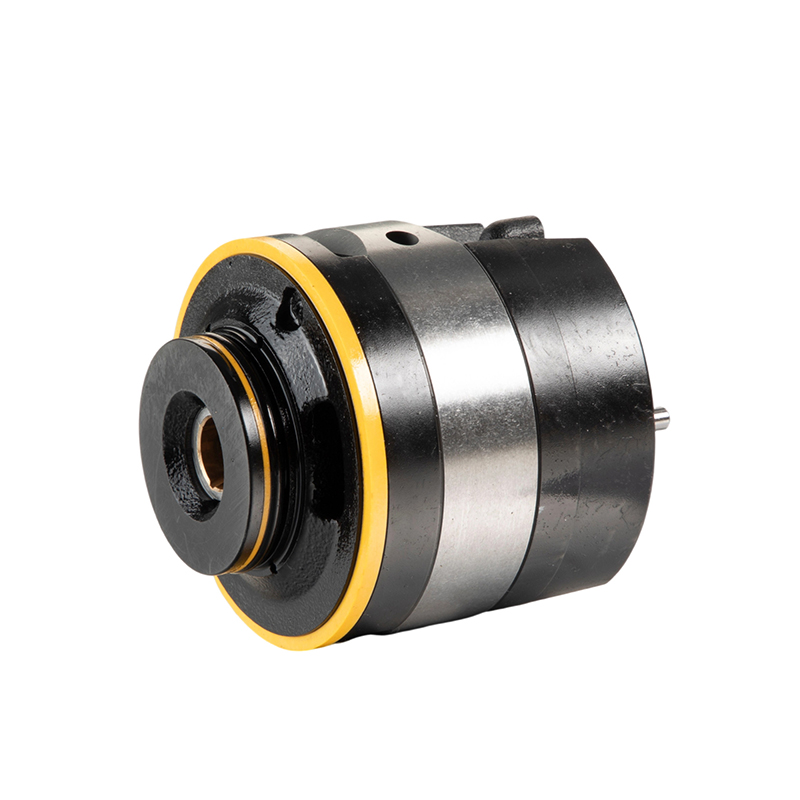

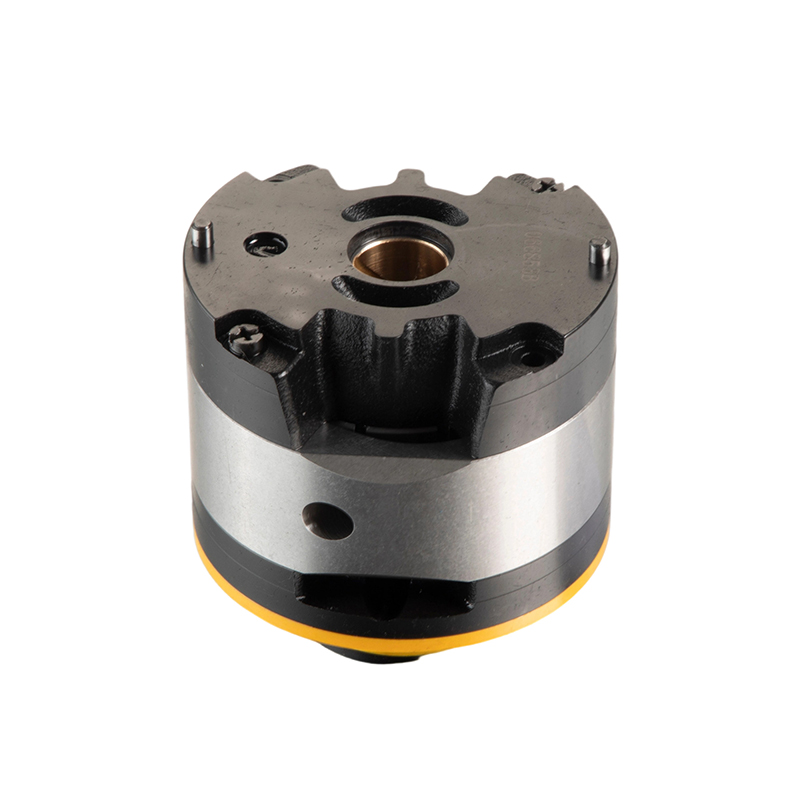

Точнотехнические картриджи вантовых насосов серии V: сердце вашей гидравлической системы
Как ведущий поставщик высокопроизводительных запасных частей, мы создаем высококачественные картриджи V-серия для вантовых насосов, которые идеально работают с вашей системой, служат долго и экономят ваши деньги, не теряя при этом ни капли ожидаемой исходной производительности.
| (F3-) | PC- | 25V | 19 | R | 10 |
| Примечание | Маркировка картриджа | Серии | Код потока | Вращение | Номер проекта |
| Без отметок:
Нефтяная серия масел эмульсионная жидкость вальный гликолевый флюид F3: фосфатный эфир жидкость |
PC-Cartridge набор для однопоршневого насоса
двойной конец вала насоса PCT-Картриджный набор двойной конец крышки насоса |
20V | 2,3,4,5,6,7,8,9, 10,11,12,14 |
(Виден с шахты
конец насоса) L-Левая рука для кассы по часовой стрелке R-Правая рука для по часовой стрелке |
10 |
| 25V | 10,12,14,15,17, 19,21,25 |
||||
| 35V | 21,25,30,32,35, 38,45 |
||||
| 45V | 42,45,50,57,60, 66,75 |
Расход USgpm (USgpm) при 1200 об/мин и 0,69 МПа.
Данные соответствующих серий, моделей единодушны. Пожалуйста, ознакомьтесь с данными серийного насоса V.
| NO | Часть | Кол-во | NO | Часть | Кол-во | NO | Часть | Кол-во | ||
| 1 | Пин | 2 | 5 | камерное кольцо | 1 | 9 | Закрепитель | 1 | ||
| 2 | скользящий подшипник | 1 | 6 | набор лопаток | 12 | 10 | Оринг | 1 | ||
| 3 | крестовые болты головки шпильки | 2 | 7 | Ротор | 1 | 11 | Сохранитель | 1 | ||
| 4 | iплата поддержки впускного отверстия | 1 | 8 | опорная пластина для выпускного отверстия | 1 |
| Серии | φA | B | C | φD | E | φF | φG | H | K | M(Прокладка) | N(У-образное кольцо) |
| 20V | 82.55 | 81.5 | 70.1 | 47 | 61.5 | 4.8 | 76.2 | 7 | 73.6 | 82.76x76.26×3.5 | 40x3.55 |
| 25V | 96.8 | 98.8 | 87 | 52.2 | 71.2 | 4.8 | 90.5 | 7 | 88.19 | 97x91x3.5 | 44×3.53 |
| 35V | 114.3 | 117.7 | 105 | 72.2 | 90.3 | 6.4 | 108 | 8 | 103.94 | 114.5x108.5x3.5 | 63.09x3.53 |
| 45V | 133.35 | 141.1 | 129.6 | 80.2 | 105.5 | 6.4 | 127 | 8 | 123.8 | 133.6x127.6x3.5 | 71x3.55 |
| Серии | Внутренний параметр контура зуба шпиндельного ротора | ||||
| Количество зубов | Питч | Угол давления | Внешний диаметр | Минимальный диаметр | |
| 20V | 30 | 48/96 | 45° | 16.617 | 15.56 |
| 25V | 40 | 48/96 | 45° | 21.9 | 20.86 |
| 35V | 37 | 40/80 | 45° | 24.38 | 23.10 |
| 45V | 14 | 12/24 | 30° | 32.59 | 27.6 |
