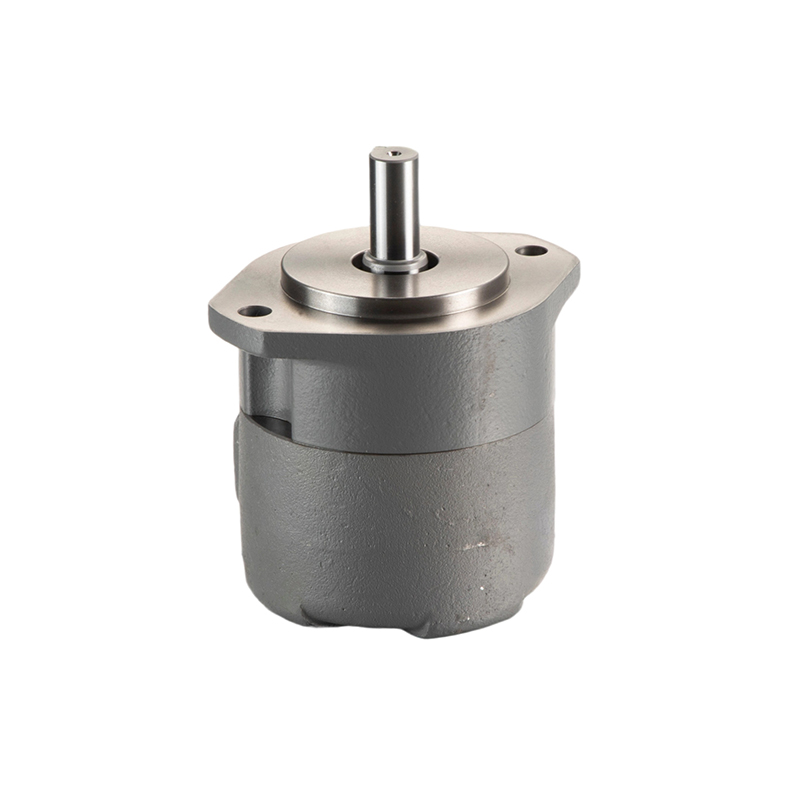

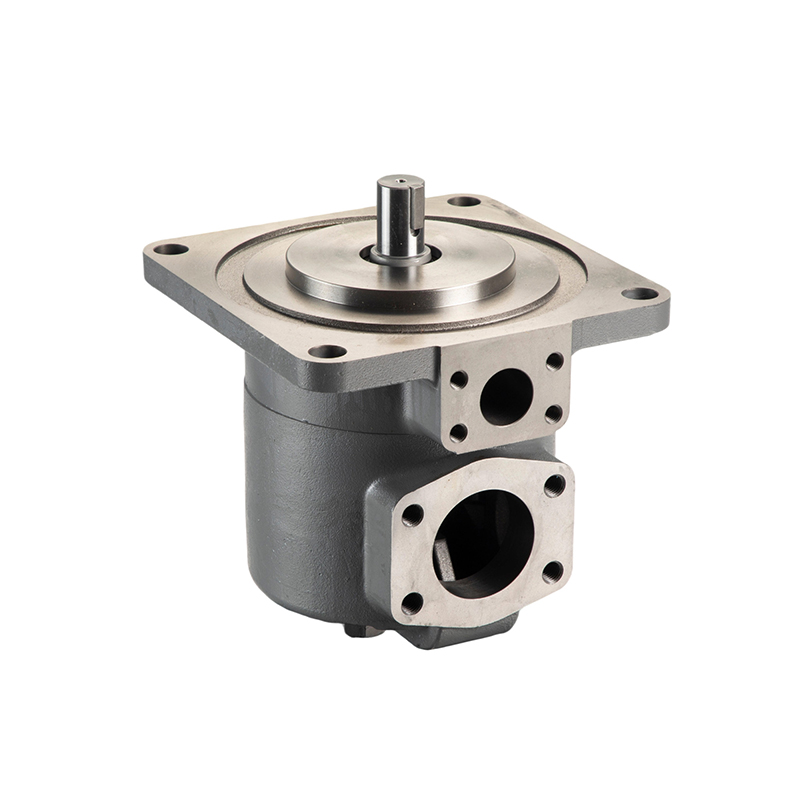

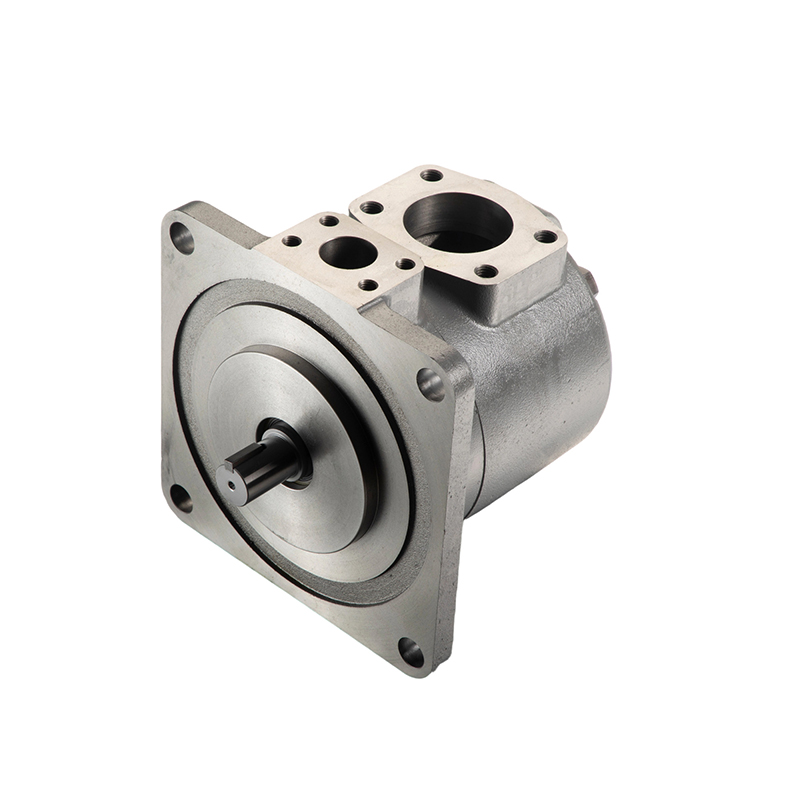

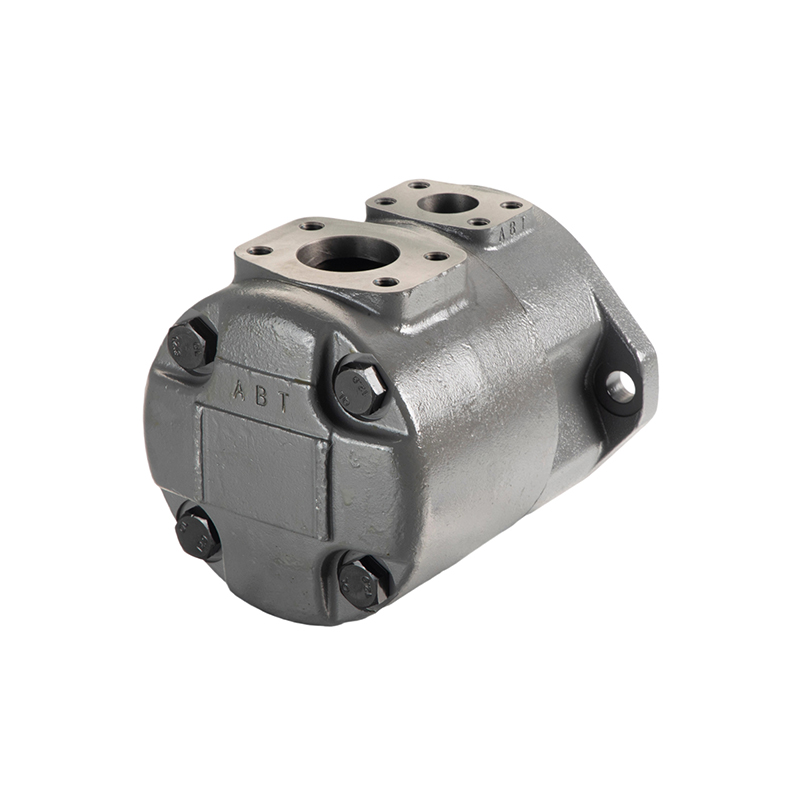

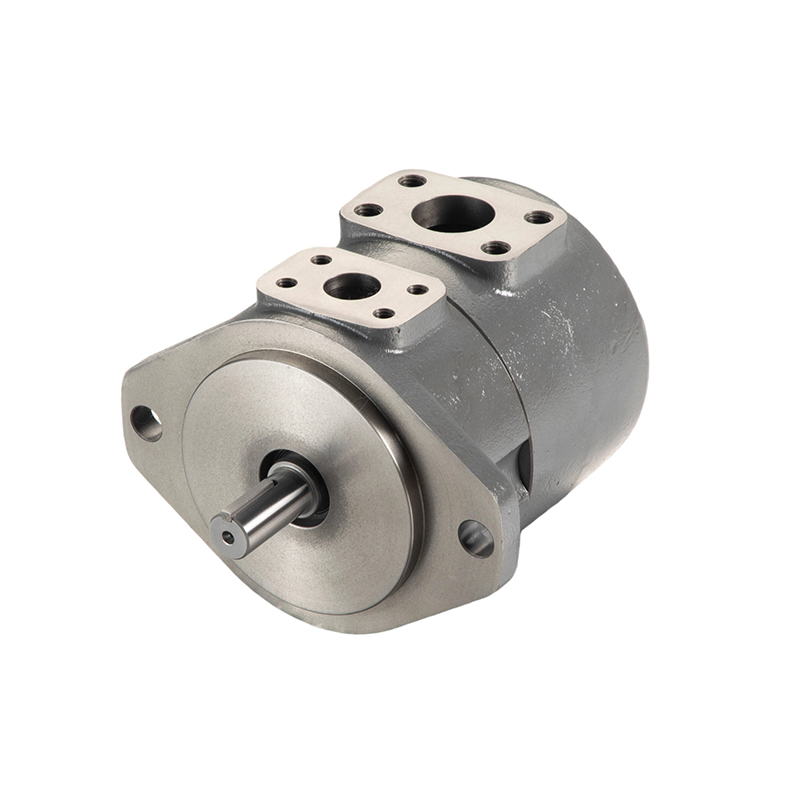

Эквивалент Tokimec, Серия SQP, Одинарный насос SQP1, SQP2, SQP3, SQP4
Насосы этой серии являются высоконапорными и высокопроизводительными насосами с внутренними пластинами, специально разработанными для работы в условиях низкого уровня шума. Они широко применяются в гидравлических системах станков, прессов, машин для литья под давлением, машин для литья инженерных пластиков и другого оборудования, где требуется низкий уровень шума.
1. Картриджи полностью аналогичны картриджам стабильных насосов серии V компании Vickers и могут взаимозаменяться с картриджами серии SQP.
2. Новая конструктивная схема обеспечивает превосходные характеристики по подавлению пульсаций и шума.
3. Усиленная конструкция корпуса насоса обеспечивает лучшую устойчивость к вибрациям, что способствует значительному снижению шума.
| (F3-) | SQP2 | -21 | -1 | C | (F) | -(LH) | -18 |
| Заправка спереди, совместимость масел |
Серия |
Код рабочего объема |
Тип вала | Положения выходного порта | Тип установки |
Направление вращения |
Конструкционный номер |
|
Без маркировки: Противоизносное гидравлическое масло, Водно-гликолевая жидкость или водно-масляные эмульсии F3 - Фосфатная эфирная жидкость |
SQP1 |
2, 3, 4, 5, 6, 7, 8, 9, 10,
11, 12, 14 |
1 - Цилиндрический вал со шпонкой 86 - Усиленный цилиндрический вал со шпонкой |
(Вид со стороны крышки насоса) A - Напротив входа B - 90° против ЧС от входа C - Соосно с входом D - 90° по ЧС от входа |
Без маркировки: Фланцевое крепление F - Лапковое крепление |
(Вид со стороны вала насоса) LH - Левое вращение против часовой стрелки Без маркировки - Правое вращение по часовой стрелке |
15 |
|
SQP2 |
10, 12, 14, 15, 17, 19,
21, 25 |
18 |
|||||
|
SQP3 |
21, 25, 30, 32, 35, 38,
45 |
||||||
|
SQP4 |
42, 45, 50, 57, 60, 66,
75 |
амер. гал/мин Поток (амер. гал/мин) при 1200 об/мин и 0,69 МПа.
| Серия | Код рабочего объема | Геометрический рабочий объем мл/об | С противоизносным гидравлическим маслом или фосфатной эфирной жидкостью | С водно-гликолевой жидкостью | С водно-масляными эмульсиями | Мин. скорость об/мин | |||
| МПа
Макс. давление |
об/мин
Макс. скорость |
МПа
Макс. давление |
об/мин
Макс. скорость |
МПа
Макс. давление |
об/мин
Макс. скорость |
||||
| SQP1 | 2 | 7.5 | 13.8 | 1800 | 13.8 | 1200 | 6.9 | 1200 | 600 |
| 3 | 10.2 | ||||||||
| 4 | 12.8 | 17.2 | 15.9 | ||||||
| 5 | 16.7 | ||||||||
| 6 | 19.2 | ||||||||
| 7 | 22.9 | ||||||||
| 8 | 26.2 | ||||||||
| 9 | 28.8 | ||||||||
| 10 | 31.0 | ||||||||
| 11 | 35.0 | ||||||||
| 12 | 37.9 | 15.7 | 13.8 | ||||||
| 14 | 44.2 | 13.8 | |||||||
| SQP2 | 10 | 32.5 | 17.2 | 1800 | 15.9 | 1200 | 6.9 | 1200 | 600 |
| 12 | 38.3 | ||||||||
| 14 | 43.3 | ||||||||
| 15 | 46.7 | ||||||||
| 17 | 52.5 | ||||||||
| 19 | 59.2 | ||||||||
| 21 | 65.0 | ||||||||
| 25 | 79.2 | ||||||||
| SQP3 | 21 | 66.7 | 17.2 | 1800 | 15.9 | 1200 | 6.9 | 1200 | 600 |
| 25 | 79.2 | ||||||||
| 30 | 95.0 | ||||||||
| 32 | 100 | ||||||||
| 35 | 109 | ||||||||
| 38 | 118 | ||||||||
| 45 | 140 | 13.8 | 13.8 | ||||||
| SQP4 | 42 | 134 | 17.2 | 1800 | 15.9 | 1200 | 6.9 | 1200 | 600 |
| 45 | 140 | ||||||||
| 50 | 156 | ||||||||
| 57 | 178 | ||||||||
| 60 | 189 | ||||||||
| 66 | 207 | ||||||||
| 75 | 237 | 13.8 | 13.8 | ||||||
амер. гал/мин Поток (амер. гал/мин) при 1200 об/мин и 0,69 МПа Допускается превышение максимального давления на 10% в качестве мгновенного давления в течение 0,5 секунды.
