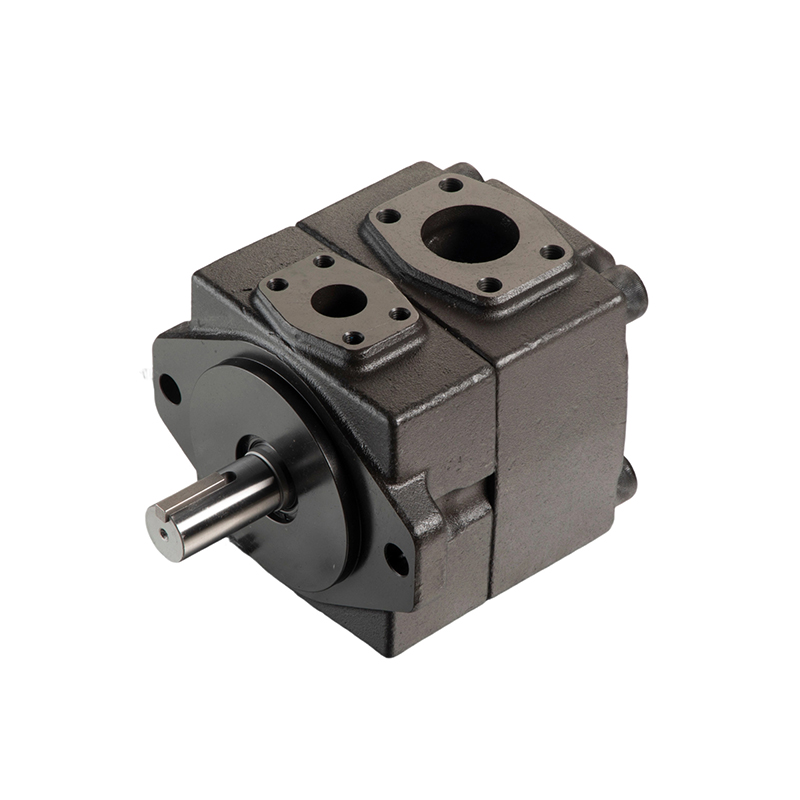

Одинарный насос
Спецификации Одинарные насосы Модель Рабочий объем (мл/об) Макс. давление (МПа) Скорость (об/мин) Входная мощность (кВт) Специальное масло Противоизносное масло Обычное масло Мин. Макс. PV2R1-4 4.3 21 17.5 16 750 1800 2.1 PV2R1-6 6.5 3.2 PV2R1-8 8.5 4.5 PV2R1-10 10.8 5.4...
Описание
маркер
Спецификации
Одинарные насосы
| Модель | Рабочий объем (мл/об) | Макс. давление (МПа) | Скорость (об/мин) | Входная мощность (кВт) | |||
| Специальное масло | Противоизносное масло | Обычное масло | Мин. | Макс. | |||
| PV2R1-4 | 4.3 | 21 | 17.5 | 16 | 750 | 1800 | 2.1 |
| PV2R1-6 | 6.5 | 3.2 | |||||
| PV2R1-8 | 8.5 | 4.5 | |||||
| PV2R1-10 | 10.8 | 5.4 | |||||
| PV2R1-12 | 12.8 | 6.1 | |||||
| PV2R1-14 | 14.5 | 6.9 | |||||
| PV2R1-17 | 16.2 | 7.9 | |||||
| PV2R1-19 | 20.1 | 9.6 | |||||
| PV2R1-23 | 22.5 | 10.5 | |||||
| PV2R1-25 | 25.3 | 12.5 | |||||
| PV2R1-28 | 29.6 | 14.0 | |||||
| PV2R1-31 | 32.3 | 16 | 16 | 15.5 | |||
| PV2R2-26 | 25.3 | 21 | 17.5 | 14 | 600 | 1800 | 11.7 |
| PV2R2-33 | 32.3 | 15.5 | |||||
| PV2R2-41 | 39.8 | 18.9 | |||||
| PV2R2-47 | 49.8 | 23.2 | |||||
| PV2R2-53 | 51.5 | 24 | |||||
| PV2R2-59 | 55.8 | 24.9 | |||||
| PV2R2-65 | 63.7 | 29.4 | |||||
| PV2R2-70 | 70.3 | 16 | 1200 | 31.6 | |||
| PV2R2-79 | 78.1 | 35.7 | |||||
| PV2R2-85 | 82.7 | 37.5 | |||||
| PV2R3-52 | 51.5 | 21 | 17.5 | 14 | 600 | 1800 | 23.2 |
| PV2R3-60 | 63.7 | 29.4 | |||||
| PV2R3-66 | 66.6 | 34.2 | |||||
| PV2R3-76 | 75.5 | 37.7 | |||||
| PV2R3-94 | 89.5 | 41.2 | |||||
| PV2R3-116 | 118 | 16 | 16 | 50 | |||
| PV2R3-125 | 122.2 | 1200 | 59.9 | ||||
| PV2R3-136 | 136 | 66.7 | |||||
| Примечание:1. Когда давление насосов превышает 16 МПа, при рабочем объеме "4", "6", "8" скорость должна быть более 1450 об/мин.
2. Уменьшайте отрицательное давление на входе при использовании одинарных или сдвоенных насосов с большим рабочим объемом на высокой скорости. 3. При использовании синтетических гидравлических жидкостей и жидкостей, содержащих воду, ограничьте максимальную скорость значением 1200 об/мин. 4. Для случаев, когда строго требуются низкие уровни шума, рекомендуется скорость 1000 об/мин. 5. Уровень шума указан для условий работы 14 МПа и 1200 об/мин. 6. Входная мощность указана для условий работы 16 МПа и 1500 об/мин. |
|||||||
Сдвоенные насосы
| Модель фланца | Соответствующие спецификации труб | Размеры мм | Уплотнительное кольцо
GB3452.1-2005 |
Серия PV2R | ||||||||||||
| C | D | E | F | H | J | L | N | Q | T | Винт с внутренним шестигранником | Размеры K | Соответствующий интерфейс масляного насоса | ||||
| F04-A | 1/2" | 40 | 54 | 17.5 | 38.1 | 9.0 | 27 | Rc1/2" | 一 | 一 | 13 | 21.2x2.65 | M8x30 мм | 12.5 | Выход PV2R1, выход PV2R21, выход насоса со стороны крышки PV2R31 | |
| F04-B | 一 | 11 | 22.5 | |||||||||||||
| F06-A | 3/4" | 50.5 | 65.5 | 22.2 | 47.6 | 11.0 | 28 | Rc3/4" | 一 | 一 | 19 | 30x3.55 | M10x30 мм | 12.5 | Выход PV2R2, выход насоса со стороны вала PV2R21, выход насоса со стороны крышки PV2R32 | |
| F06-B | 一 | 12 | 28.5 | |||||||||||||
| F08-A | 1" | 56 | 71 | 26.2 | 52.4 | 11.0 | 30 | Rc1" | 一 | 26 | 34.5×3.55 | M10x35 мм | 17.0 | Входной порт PV2R1 | ||
| F08-B | 14 | 34.5 | ||||||||||||||
| F10-A | 1-1/4" | 64.5 | 79.5 | 30.2 | 58.7 | 12.0 | 32 | Rc1-1/4” | 一 | - | 32 | 40x3.55 | M10x40 мм | 19 | Входной порт PV2R2, выход PV2R3, выход насоса со стороны вала PV2R31, PV2R32 | |
| F10-B | - | 16 | 43.0 | |||||||||||||
| F12-A | 1-1/2" | 71 | 94 | 35.7 | 69.9 | 13.8 | 37 | Rc1-1/2" | 一 | 一 | 38 | 50x3.55 | - | - | - | |
| F12-B | 18 | 49.1 | ||||||||||||||
| F16-A | 2" | 87.5 | 103 | 42.9 | 77.8 | 13.8 | 38 | Rc2" | - | - | 51 | 65x3.55 | M12x45 мм | 17.5 | Вход PV2R3, PV2R21 | |
| F16-B | 一 | 20 | 61.0 | |||||||||||||
| F20-A | 2-1/2" | 96 | 115 | 50.8 | 88.9 | 13.8 | 42 | Rc2-1/2" | 63 | 75x3.55 | - | 一 | ||||
| F20-B | - | 22 | 77.1 | |||||||||||||
| F24-A | 3" | 123 | 136 | 61.9 | 106.4 | 17.0 | 45 | Rc3" | - | 76 | 85x3.55 | M16x45 мм | 16.5 | Вход PV2R31, PV2R32 | ||
| F24-B | 一 | 25 | 90.0 | |||||||||||||
| F28-A | 3-1/2" | 135 | 153 | 69.9 | 120.7 | 17.5 | 46 | Rc3-1/2" | 一 | 89 | 100x3.55 | 一 | ||||
| F28-B | 20 | 102.8 | ||||||||||||||
| F32-A F32-B |
4" | 145 | 162 | 77.8 | 130.2 | 17.0 | 5040 | Rc4" | 一 | 一 | 102 | 115x3.55 | 一 | |||
| 一 | 28 | 115.5 | ||||||||||||||
| Модель фланца | Серии V, VQ, SQP, T6 | |||||||||||||||
| Винт с внутренним шестигранником | Размеры K | Соответствующий интерфейс масляного насоса | ||||||||||||||
| F04-A | 一 | 一 | 一 | |||||||||||||
| F04-B | ||||||||||||||||
| F06-A | 3/8"-16UNCx1.5"(38.1 мм) | 20.6 | 20V(Q), SQP1 выход, 2520V(Q), 3520V(Q), 4520V(Q), SQP21, SQP31, SQP41, T6CC(01, 11 размеры масляных портов), T6DCC(01 размеры масляных портов), T6DDCS(01 размеры масляных портов), T6EDC(S)(01 размеры масляных портов) выход насоса со стороны крышки
|
|||||||||||||
| F06-B | ||||||||||||||||
| F08-A | 3/8"-16UNCx1.5"(38.1 мм) | 20.1 | 25V(Q), SQP2, T6C выходной порт, 2520V(Q), SQP21, T6CC выход насоса со стороны вала, 3525V(Q), 4525V(Q), SQP32, SQP42, T6CC(00, 10 размеры масляных портов), T6EC, T6DCC(00 размеры масляных портов), T6DDCS(00 размеры масляных портов), T6EDC(S)(00 размеры масляных портов) выход насоса со стороны крышки, T6DCC выход среднего насоса
|
|||||||||||||
| F08-B | ||||||||||||||||
| F10-A | 7/16"-14UNCx1.575" (40 мм) |
19.0 | SQP1 вход, 35V(Q), SQP3, T6D выход, 3520V(Q), 3525V(Q), SQP31, SQP32, T6DC, T6DCC, T6DDCS выход насоса со стороны вала, 4535V(Q), SQP43, T6ED выход насоса со стороны крышки, T6DDCS, T6EDC(S) выход среднего насоса
|
|||||||||||||
| F10-B | ||||||||||||||||
| F12-A | 1/2"-13UNCx1.75"(44.5 мм) | 19.0 | 20V(Q), 25V(Q), SQP2, T6C вход, 45V(Q), SQP4, T6E выход, 4535V(Q), SQP43, T6EC, T6ED, T6EDC(S) выход насоса со стороны вала
|
|||||||||||||
| F12-B | ||||||||||||||||
| F16-A | 1/2"-13UNCx1.75"(44.5 мм) | 17.0 | 35V(Q), SQP3, T6D вход
|
|||||||||||||
| F16-B | ||||||||||||||||
| F20-A | 1/2“-13UNCx1.75”(44.5 мм) | 16.5 | 2520V(Q), SQP21, T6CC(10, 11/размеры масляных портов) вход
|
|||||||||||||
| F20-B | ||||||||||||||||
| F24-A | 5/8"-11UNCx2"(50.8 мм) | 22.3 | 45V(Q), SQP4, T6E вход, 3520V(Q), 3525V(Q), SQP31, SQP32, T6CC (00, 01/размеры масляных портов), T6DC вход
|
|||||||||||||
| F24-B | ||||||||||||||||
| F28-A | 5/8"-11UNCx2"(50.8 мм) | 22.3 | 4520V(Q), 4525V(Q), SQP41, SQP42, T6EC вход
|
|||||||||||||
| F28-B | ||||||||||||||||
| F32-A | 5/8"-11UNCx2"(50.8 мм) | 19.3 | 4535V(Q), SQP43, T6ED, T6DCC, T6DDCS, T6EDC(S) вход | |||||||||||||
| F32-B | 5/8"-11UNCx1.75"(44.5 мм) | 23.0 | ||||||||||||||
