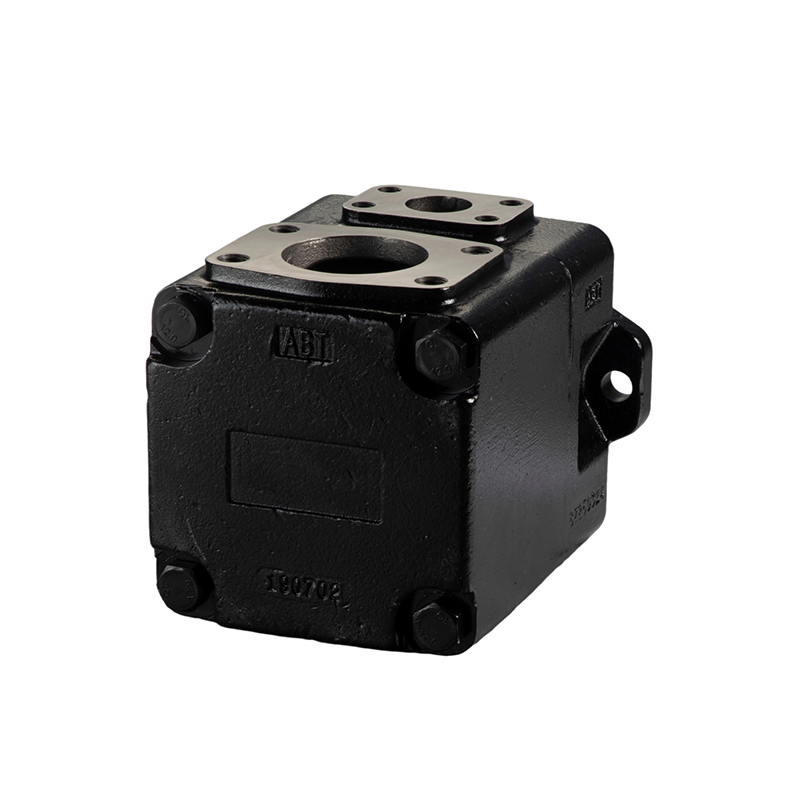

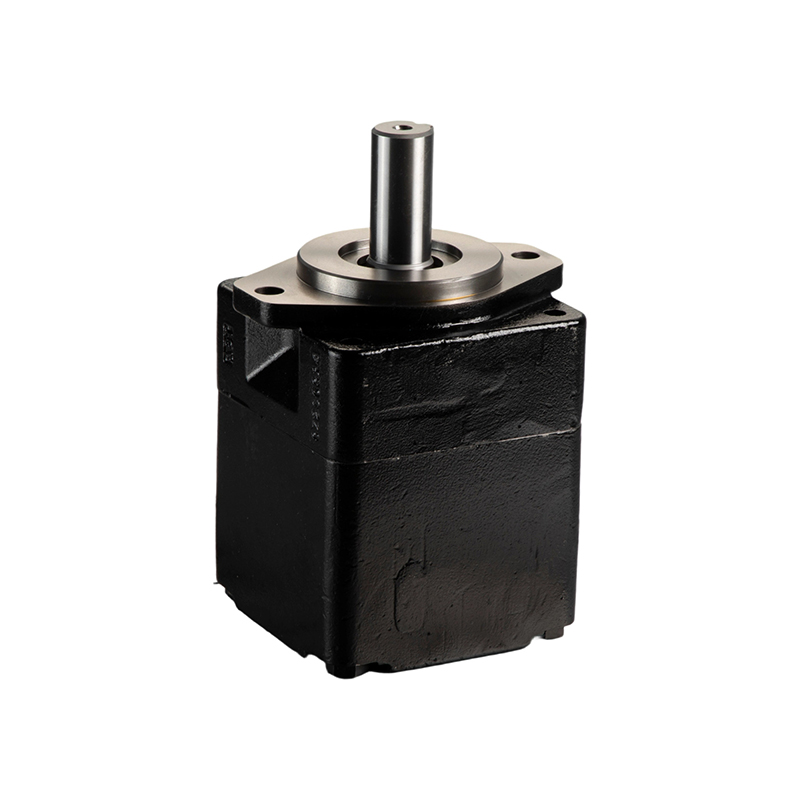

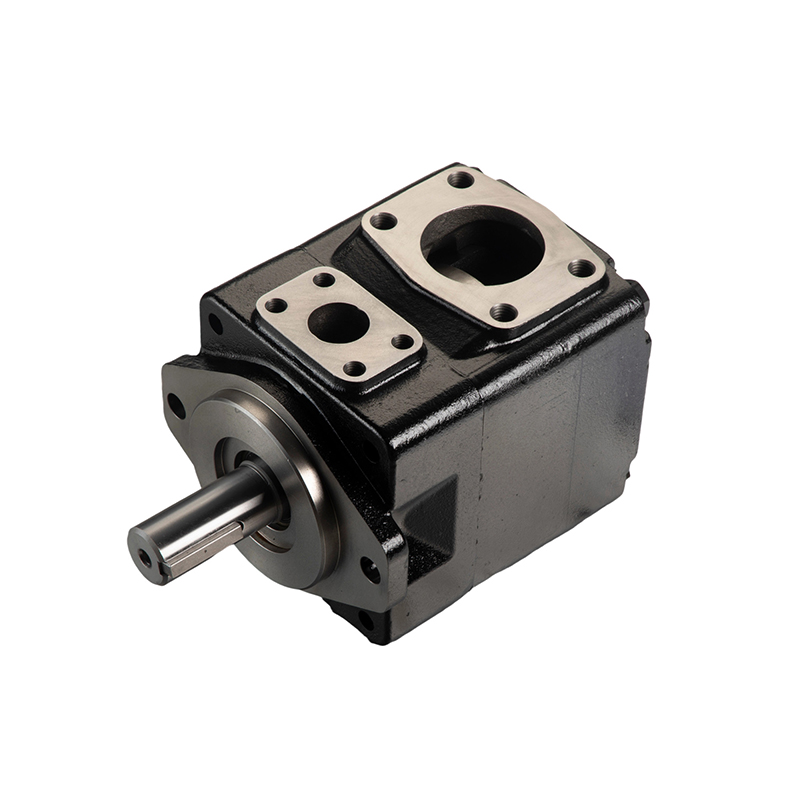

Одинарный насос T6C,T7B

Высокопроизводительные пластинчатые насосы штифтового типа высокого давления широко применяются в пластикообрабатывающем оборудовании, литейных машинах, металлургическом оборудовании, прессах, нефтеперерабатывающем оборудовании, строительной технике и судовых системах. Ключевые технические ...

Отправить заявку

 

Описание

маркер

Ключевые технические характеристики

Штифтовая конструкция лопастей обеспечивает работу при высоком давлении, низкий уровень шума и длительный срок службы.

Совместимость с гидравлическими жидкостями широкого диапазона вязкости, запуск при низких температурах и работа в высокотемпературных условиях.

Билабиальная структура лопастей гарантирует устойчивость к загрязнению масла и широкий диапазон рабочих скоростей.

Применение насосов серии Vicks T6/T7 в судостроении

Морская среда предъявляет экстремальные требования к гидравлическим компонентам: постоянная вибрация, коррозионное воздействие соленой воды, ограниченное пространство и необходимость безотказной работы. В этих условиях насосы серий T6/T7 доказали свою надежность, обеспечивая критически важные судовые системы, где отказ может привести к опасным последствиям.

NO.	Деталь	Кол-во	NO.	Деталь	Кол-во	NO.	Деталь	Кол-во
1	Вал	1	5	Стопорное кольцо вала	2	9	Картридж в сборе	1
2	Шпонка призматическая	1	6	Шарикоподшипник	1	10	Задняя крышка	1
3	Передняя крышка	1	7	Стопорное кольцо отверстия	1	11	Болт с шестиг. головкой	4
4	Уплотнение вала	1	8	Прямоугольное уплотнит. кольцо	1

Представление модели

T7B	S	-B10	-1	R	00	-A	1	01
Серия	неверный~	Код потока	Тип вала	Ротация	недействительно~	Дизайнномер	уплотнениеУровень	Портразмеры
T7B	Нет:ИСО 3019УстановкаФланцаС: SAEJ744установкафланца	B02,B03,B04,B05, B06,B07,B08,B10, B12,B15,B20	Смотретьвал	(Смотреть изконец валанасос) R правой рукой дляв часовой направленииL левая рука дляконтр-в часовой направлении	(Смотреть из Shaft)конец насоса) 00-Противоположный входный порт01-В линии с входом02-90°CW от входа03-90°Cw от входа	A	1-S1, (Буна)НБРНитриловая резина 5-S5,Флорорезина	00、01, Смотрите установкуразмеры
T7D		B14,B17,B20,B22,B24, B28,B31,B35,B38,B42						No
T7E		042,045,050,052,054, 057,062,066,072,085
T6C	NO: промышленный тип M:грузовик тип P:грузовик тип двойное уплотнение комплекты	003/B03,005/B05,006/B06, 008/B08,010/B10,012/B12, 014/B14,017/B17,020/B20, 022/B22,025/B25,028/B28, 031/B31
T6D		014/B14,017/B17,020/B20, 024/B24,028/B28,031/B31, 035/B35,038/B38,042/B42, 045/B45,050/B50,061
T6E		042,045,050,052,057, 062、066,072,085

Технические данные

				Максимальное давление МПа					Max.speed об/мин		Min. скорость r/min
серия	Код потока (USgpm)	Геометрическое смещение мл/р	Антиизносное гидравлическое масло		Общее гидравлическое масло или жидкость фосфатного эстера		Водно-гликолевая жидкость или водомасляные эмульсии		Общее гидравлическое масло или гидравлическое масло против износа	Водно-гликолевая жидкость, фосфатно-эфирная жидкость или водно-масляные эмульсии

			мгновенный	непрерывный	мгновенный	непрерывный	мгновенный	непрерывный
T7B T7BS	B02	5.8	35	32	24	21	17.5	14	3600	1800	600
	B03	9.8
	B04	12.8
	B05	15.9
	B06	19.8
	B07	22.5
	B08	24.9
	B10	31.8
	B12	41.0	30	27.5	24	21	17.5	14	3000	1800	600
	B15	50.0	28	24
	B20	63.0
T7D T7DS	B14	44.0	30	25	24	21	17.5	14	3000	1800	600
	B17	55.0
	B20	66.0
	B22	70.3
	B24	81.1
	B28	90.0
	B31	99.2
	B35	113.4	28	25	24	21	17.5	14	2800	1800	600
	B38	120.6
	B42	137.5	26	23	24	21	17.5	14	2500	1800	600
T7E T7ES	042	132.3	24	21	21	17.5	17.5	14	2200	1800	600
	045	142.4
	050	158.5
	052	164.8
	054	171.0
	057	183.3
	062	196.7
	066	213.3
	072	227.1
	085	268.7	9	7.5	7.5	7.5	7.5	7.5	2000	1800	600

				Максимальное давление МПа					Max.speed об/мин		Min. скорость r/min
серия	Код потока (USgpm)	Геометрическое смещение мл/р	Антиизносное гидравлическое масло		Общее гидравлическое масло или жидкость фосфатного эстера		Водно-гликолевая жидкость или водомасляные эмульсии		Общее гидравлическое масло или гидравлическое масло против износа	Водно-гликолевая жидкость, фосфатно-эфирная жидкость или водно-масляные эмульсии

			мгновенный	непрерывный	мгновенный	непрерывный	мгновенный	непрерывный
T6C	003/B03	10.8	28	24	21	17.5	17.5	14	2800	1800	600
	005/B05	17.2
	006/B06	21.3
	008/B08	26.4
	010/B10	34.1
	012/B12	37.1
	014/B14	46.0
	017/B17	58.3
	020/B20	63.8
	022/B22	70.3
	025/B25	79.3							2500
	028/B28	88.8	21	16	21	16	17.5	14	2500	1800	600
	031/B31	100.0
T6D	014/B14	47.6	25	21	21	17.5	17.5	14	2500	1800	600
	017/B17	58.2
	020/B20	66.0
	024/B24	79.5
	028/B28	89.7
	031/B31	98.3
	035/B35	111.0
	038/B38	120.3
	042/B42	136.0							2200
	045/B45	145.7							2200
	050/B50	158.0	21	16	21	16	17.5	14	2200	1800	600
	061	190.5	12	8	8	8	7.5	7.5
T6E	042	132.3	25	21	21	17.5	17.5	14	2200	1800	600
	045	142.4
	050	158.5
	052	164.8
	057	179.8
	062	196.7
	066	213.3
	072	227.1
	085	269.0	12	8	12	8	7.5	7.5	2000	1800	600
