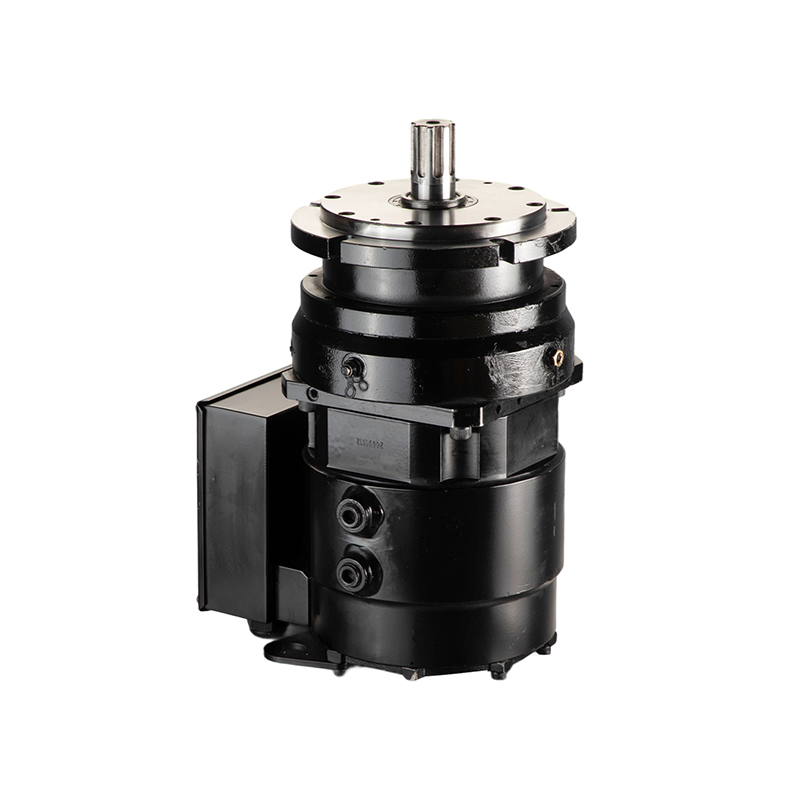

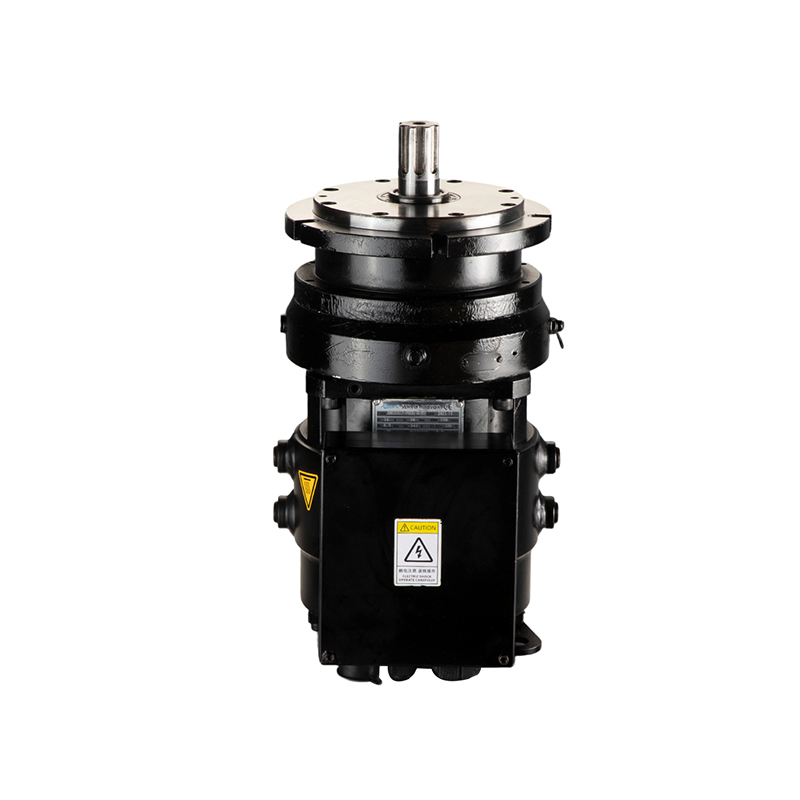

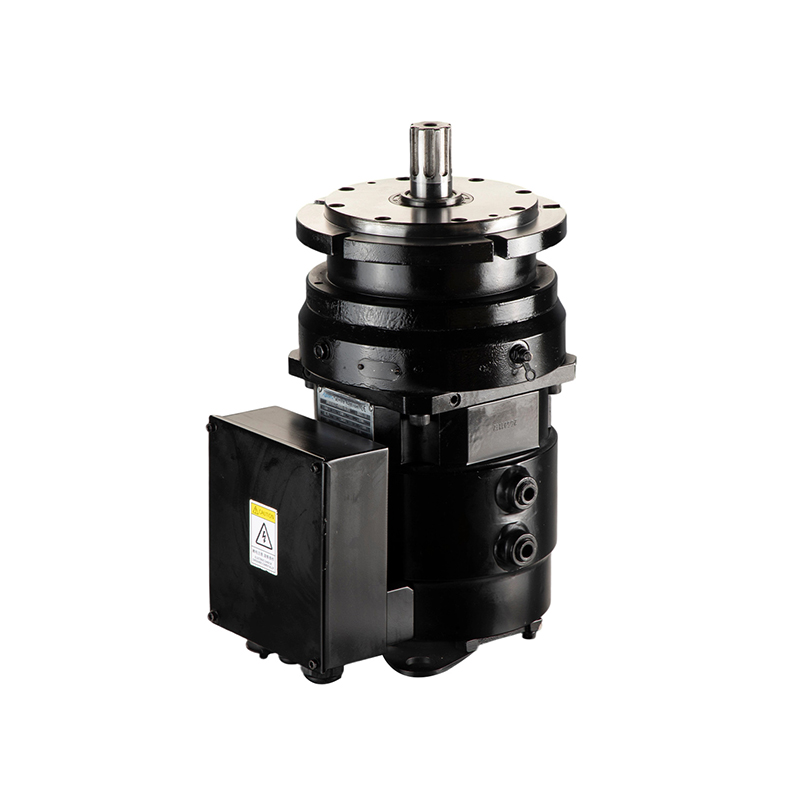

Планетарный редуктор ABT

Характеристики продукта Литье под давлением использует теплофизические свойства пластмасс для расплавления и гомогенизации сырья в бочке. После равномерной пластификации изделия, полученные методом литья под давлением, заполняются потоком, выдерживаются под давлением и охлаждаются. Масляны...

Отправить заявку

 

Описание

маркер

Характеристики продукта

Литье под давлением использует теплофизические свойства пластмасс для расплавления и гомогенизации сырья в бочке. После равномерной пластификации изделия, полученные методом литья под давлением, заполняются потоком, выдерживаются под давлением и охлаждаются. Масляный насос и двигатель являются источниками энергии термопластавтомата и основными компонентами системы гидравлической передачи. Электрическая система управления и гидравлическая система передачи разумно согласованы для достижения требований процесса и различных программных действий термопластавтомата. Компания Ningbo Vicks разработала интегрированное энергосберегающее решение планетарного редуктора для системы передачи расплава на основе исследований процесса литья под давлением, что позволяет достичь цели снижения потребления энергии при одновременном повышении мощности и эффективности передачи.

Представление модели

Нет.	Определение	Классификация
①	Серия электроплавильных сервосистема	ABT-X: Планетарная сервоинтегрированная машина
②	Код редуктора	003, 006 и т.д. (G обозначает высокую скорость)
③	Коэффициент редукции	Коэффициент редукции редуктора
④	Тип соединения выходного вала	S:стандартный шлиц P:стандартная плоская шпонка X:специальная нестандартная шпонка
⑤	Максимальный крутящий момент	Максимальный крутящий момент на выходе редуктора
⑥	Номинальная скорость двигателя	12:указывает номинальную скорость двигателя 1200 15:указывает номинальную скорость двигателя 1500 17:указывает номинальную скорость двигателя 1700 20:указывает номинальную скорость двигателя 2000
⑦	Способ охлаждения	W: масляное охлаждение F: воздушное охлаждение

Описание компонента

Нет.	Описание компонента
①	Клеммная коробка
②	Задняя крышка
③	Масляный порт охлаждения двигателя
④	Порт для охлаждающего масла двигателя
⑤	Серводвигатель
⑥	Порт для заливки масла
⑦	Редуктор
⑧	Выходной вал
⑨	Зеркало уровня
⑩	Порт для слива масла

Технические характеристики модели

Технические характеристики серии планетарных интегрированных сервомашинок ABT

Клемма BoX	Электромельница Технические характеристики (Серия ECI)	Применяемый Тоннаж （T）	Максимальный Шнек Диаметр （MM）	Максимальный Винт Крутящий момент （N m）	Максимальный Выход Скорость	Редуктор Выход Крутящий момент （N m）	Привод Номинальный Мощность （KW）	Двигатель Номинальная Мощность （KW）	Двигатель Номинальный Ток （A）	Двигатель Максимальный Скорость （RPM)	Всего Вес (кг)	Редуктор Редуктор Коэффициент	Трансмиссия Режим
03 Серия	ABT-X-003-085-000750-20W	80-160	45	649	290	750	11	10.5	15.8	2500	76.5	8.5	Планетарная
03 Серия	ABT-X-003-08S-000750-20F	80-160	45	649	290	750	11	10.5	15.8	2500	76.5	8.5	Планетарная
06 Серия	ABT-X-006-09S-001400-20W	150-250	60	1371	260	1400	18	17.2	30.6	2500	100	9.5	Планетарная
06 Серия	ABT-X-006-095-001400-20F	150-250	60	1371	260	1400	18	17.2	30.6	2500	100	9.5	Планетарная
08 Серия	ABT-X-008-095-002000-17W	240-320	70	2047	220	2000	22	21.4	32.2	2100	148	9.5	Планетарная
08 Серия	ABT-X-008-09S-002000-17F	240-320	70	2047	220	2000	22	26.4	37.7	2100	137	9.5	Планетарная
11 Серия	ABT-X-011-09S-003000-17W	300-400	80	2897	220	3000	30	30.3	45	2100	162	9.5	Планетарная
11 Серия	ABT-X-011-09S-003700-17W	300-400	85	3392	220	3700	37	40.9	62	2100	162	9.5	Планетарная
16 Серия	ABT-X-016-105-004000-17W	400-500	90	3935	210	4000	45	40.9	62	2100	205.5	10	Планетарная
16 Серия	ABT-X-016-10S-004800-17W	400-500	95	4529	210	4800	45	50.7	78.2	2100	205.5	10	Планетарная
31 Серия	ABT-X-031-10S-006500-15W	500-750	105	5875	180	6500	55	70.7	137.8	1800	444.5	10	Планетарная
31 Серия	ABT-X-031-10S-007500-15W	500-750	110	6631	180	7500	75	70.7	137.8	1800	445.5	10	Планетарная
200 Серия	ABT-X-200-10P-006500-15W	500-750	105	5875	180	6500	55	70.7	137.8	1800	445.5	10	Планетарная
200 Серия	ABT-X-200-10P-007500-15W	500-750	110	6631	180	7500	75	70.7	137.8	1800	445.5	10	Планетарная
270 Серия	ABT-X-270-10P-010000-12W	800-1000	125	9245	150	10000	75	81.7	158	1500	554	10	Планетарная
325	ABT-X-325-16P-014000-17W	1000-1200	140	12413	130	14000	90	117.5	189.1	2100	/	16	Планетарная
400 Серия	ABT-X-400-16P-018000-17W	1300-1600	160	17565	130	18000	110	142.4	231.2	2100	/	16	Планетарная
470 Серия	ABT-X-470-20P-028000-17W	1700-2000	185	25621	100	28000	130	142.4	231.2	2100	/	20	Планетарная
470 Серия	ABT-X-470-24P-035000-17W	1850-2300	200	31378	80	35000	130	169.1	274.5	2100	/	24	Планетарная
510 Серия	ABT-X-510-24P-037000-17W	1850-2300	210	35622	80	37000	160	169.1	274.5	2100	/	24	Планетарная
510 Серия	ABT-X-510-24P-045000-17W	2100-2500	220	40202	80	45000	180	195.8	317.9	2100	/	24	Планетарная
560 Серия	ABT-X-560-24P-054000-17W	2300-2800	235	47722	75	54000	220	240.3	415.7	1900	/	24	Планетарная
	ABT-X-560-24P-062000-17W	2500-2800	250	56052	75	62000	280	275.9	464	1900	/	24	Планетарная
	ABT-X-560-24P-070000-13W	2800-4000	260	62069	60	70000	220	231.4	398.3	1500	/	24	Планетарная
	ABT-X-560-24P-078000-13W	3300-5000	270	68468	60	78000	280	265.4	444.7	1500	/	24	Планетарная

Технические характеристики ABT Высокоскоростной планетарный интегратор серии

Клемма BoX	Электромельница Технические характеристики (Серия ECI)	Применяемый Тоннаж （T）	Максимальный Винт Диаметр （MM）	Максимальный Винт Крутящий момент （N m）	Максимальный Выход Скорость	Редуктор Выход Крутящий момент （N m）	Привод Номинальный Мощность （KW）	Двигатель Номинальная Мощность （KW）	Двигатель Номинальный Ток （A）	Двигатель Максимальный Скорость （RPM)	Всего Вес (кг)	Редуктор Редуктор Коэффициент	Трансмиссия Режим
Серия 03S	ABT-X-003G-06S-000650-20W	80-230	45	558	400	650	15	17.2	30.6	2500	92	6.25	Планетарная
Серия 03S	ABT-X-003G-065-000650-20F	80-230	45	558	400	650	15	17.2	30.6	2500	92	6.25	Планетарная
Серия 06S	ABT-X-006G-06S-001000-20W	160-260	60	1146	360	1000	22	22.0	46.1	2200	108	5.9	Планетарная
Серия 06S	ABT-X-006G-06S-001000-20F	160-260	60	1146	360	1000	22	22.0	46.1	2200	105	5.9	Планетарная
Серия 08S	ABT-X-008G-085-001500-20W	260-500	65	1400	320	1500	30	25.1	43.8	2500	148	7.8	Планетарная
Серия 08S	ABT-X-008G-08S-002000-20W	260-600	75	2003	320	2000	37	35.6	62	2500	162	7.8	Планетарная
Серия 115	ABT-X-011G-085-003000-20W	320-600	80	2353	300	3000	45	48.2	82.6	2400	177.5	7.8	Планетарная
Серия 16S	ABT-X-016G-105-004000-20W	400-750	90	3159	230	4000	45	48.2	82.6	2300	205.5	10	Планетарная
Серия 315	ABT-X-031G-10S-006000-17W	500-800	100	4111	210	6000	55	80.1	146.4	2100	457.5	10	Планетарная
Серия 315	ABT-X-031G-105-006500-17W	500-800	110	5217	210	6500	75	80.1	146.4	2100	457.5	10	Планетарная
Серия 200S	ABT-X-200G-10P-006000-17W	800-1000	100	4111	210	6000	55	80.1	146.4	2100	457.5	10	Планетарная
Серия 200S	ABT-X-200G-10P-006500-17W	800-1000	110	5217	210	6500	75	80.1	146.4	2100	457.5	10	Планетарная
Серия 270S	ABT-X-270G-10P-007500-17W	800-1000	120	6485	180	7500	75	103.7	187.4	1800	554	10	Планетарная

Таблица конфигурации встроенного охлаждения

Технические характеристики	Технические характеристики продукции Electromelt	Встроенное охлаждение
Серия 03	ABT-X-003-08S-000750-20W	ABT-200R022-3B0350-C032L
Серия 06	ABT-X-006-09S-001400-20W	ABT-200R022-3B0350-C032L
08 серия	ABT-X-008-09S-002000-17W	ABT-200R022-3B0350-C032L
11 серия	ABT-X-011-09S-003000-17W	ABT-200R022-3B0750-C064L
11 серия	ABT-X-011-09S-003700-17W	ABT-200R022-3B0750-C064L
16 серия	ABT-X-016-105-004000-17W	ABT-200R022-3B0750-C064L
16 серия	ABT-X-016-105-004800-17W	ABT-200R022-3B0750-C064L
31 серия	ABT-X-031-10S-006500-15W	ABT-200R022-3B0750-C064L
31 серия	ABT-X-031-105-007500-15W	ABT-200R022-3B0750-C064L
Серия 200	ABT-X-200-10P-006500-15W	ABT-200R022-3B0750-C064L
Серия 200	ABT-X-200-10P-007500-15W	ABT-200R022-3B0750-C064L
Серия 270	ABT-X-270-10P-010000-12W	ABT-200R038-3B2200-C160L
Серия 325	ABT-X-325-16P-014000-17W	ABT'-200R038-3B2200-C160L
Серия 400	ABT-X-400-16P-018000-17W	ABT-200R038-3B2200-C160L
Серия 470	ABT-X-470-16P-028000-17W	ABT-200R038-3B2200-C160L
Серия 470	ABT-X-470-24P-035000-17W	ABT-200R038-3B2200-C160L
Серия 510	ABT-X-510-24P-037000-17W	ABT-200R038-3B2200-C160L
Серия 510	ABT-X-510-24P-045000-17W	ABT-200R038-3B2200-C160L
Серия 560	ABT-X-560-24P-054000-17W	ABT-200R038-3B3000-C200L
	ABT-X-560-24P-062000-17W	ABT-200R038-3B3000-C200L
	ABT-X-560-24P-070000-13W	ABT-200R038-3B3000-C200L
	ABT-X-560-24P-078000-13W	ABT-200R038-3B3000-C200L
Серия 03S	ABT-X-003-06S-000650-20W	ABT-200R022-3B0350-C032L
Серия 06S	ABT-X-006-06S-001000-20W	ABT-200R022-3B0350-C032L
Серия 08S	ABT-X-008-08S-001500-20W	ABT-200R022-3B0750-C064L
Серия 08S	ABT-X-008-08S-002000-20W	ABT-200R022-3B0750-C064L
Серия 11S	ABT-X-011-08S-003000-20W	ABT-200R022-3B0750-C064L
Серия 16S	ABT-X-016-10S-004000-20W	ABT-200R022-3B0750-C064L
Серия 31S	ABT-X-031-10S-006000-17W	ABT-200R022-3B0750-C064L
Серия 31S	ABT-X-031-10S-006500-17W	ABT-200R022-3B0750-C064L
Серия 200S	ABT-X-200-10P-006000-17W	ABT-200R022-3B0750-C064L
Серия 200S	ABT-X-200-10P-006500-17W	ABT-200R022-3B0750-C064L
Серия 270S	ABT-X-270-10P-007500-17W	ABT-200R038-3B2200-C160L

Габаритный чертеж

Серия ABT - стандартный шлиц

Серия ABT - стандартный плоский ключ

Серия EC1 - тяжелые условия эксплуатации

Серия EC1 - воздушное охлаждение

Установка и хранение

Установка

◆Осторожно снимите упаковку и другие защитные приспособления с данного оборудования, особое внимание уделите защите поверхности соединения.
◆Проверьте заводскую табличку данного оборудования, чтобы убедиться, что она соответствует спецификации заказа.
◆Убедитесь, что данное оборудование не повреждено при транспортировке и подъеме.
◆Убедитесь, что болты и гайки данного оборудования не ослаблены.
◆Убедитесь, что данное оборудование не подвергается воздействию дождя или влаги.
◆Убедитесь, что конструкция, на которой установлено данное оборудование, имеет достаточную жесткость, чтобы выдержать вес и рабочую нагрузку данного оборудования.
◆Обеспечьте концентричность и вертикальность поверхности установки.
◆Убедитесь, что валы и валы или отверстия полностью выровнены и плотно совмещены.
◆При установке данного оборудования, чтобы предотвратить воздействие ветра, дождя или солнца, следует установить защитные устройства и уделить внимание вентиляции.

Хранение

◆Температура окружающей среды для хранения данного устройства составляет от -20℃ до 40℃.
◆Не допускается хранение устройства во влажном помещении или под открытым небом.
◆Поместите устройство в устойчивое положение, чтобы исключить его случайное перемещение.
◆Если прибор хранится более 3 месяцев, необходимо принять меры по защите наружной поверхности прибора от ржавчины.
◆Устройство заполняется смазочным маслом, при этом необходимо следить за тем, чтобы вентиляционная пробка располагалась вверху.
