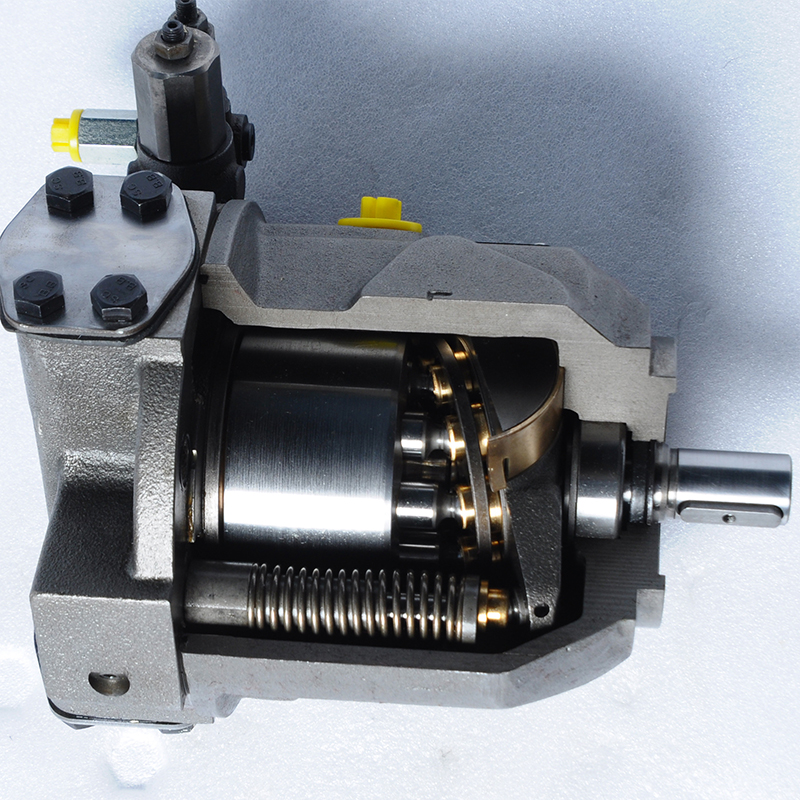

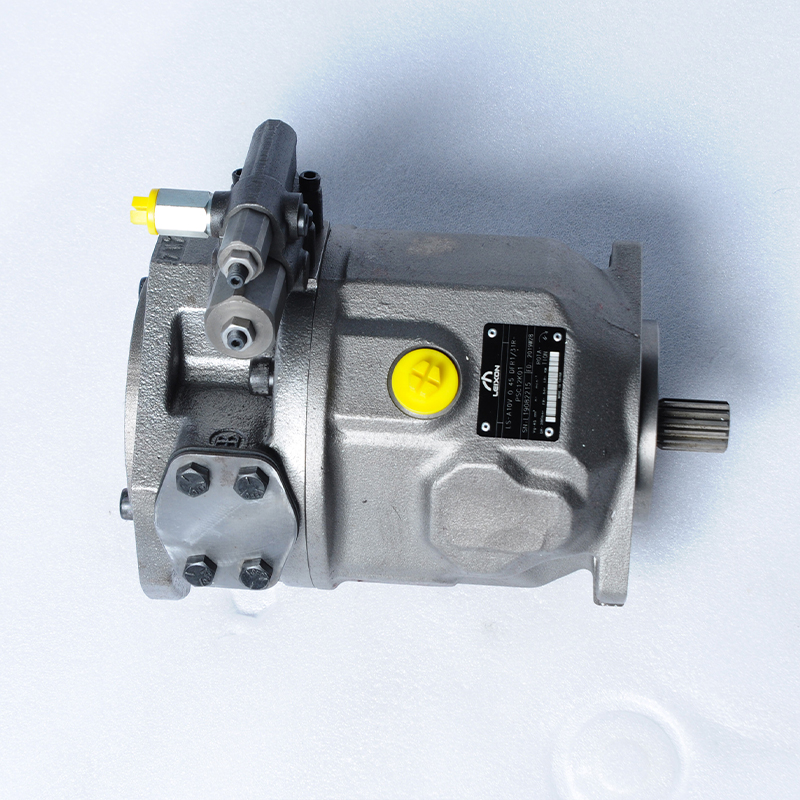

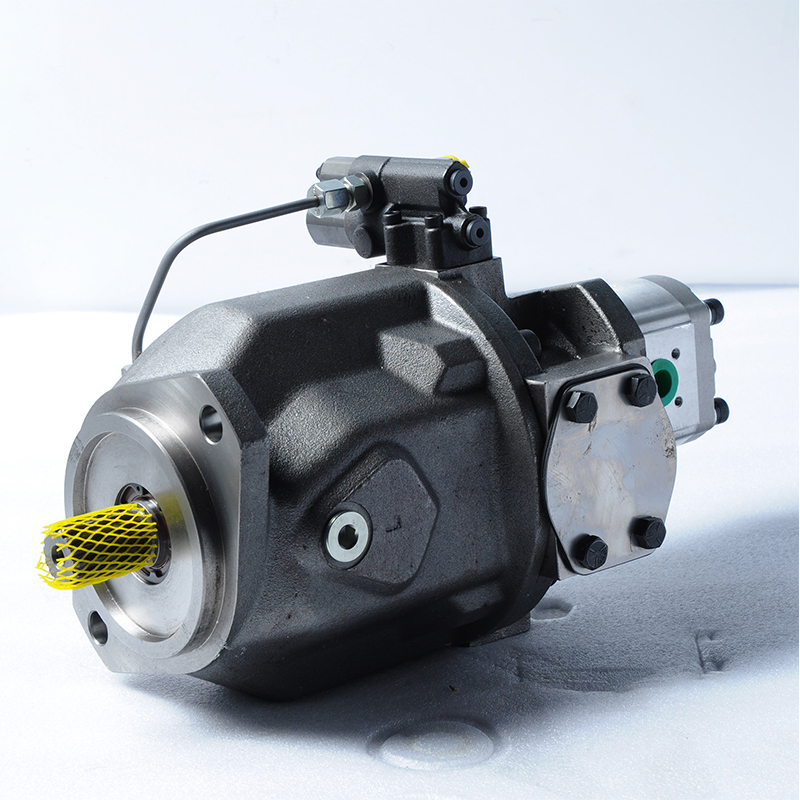

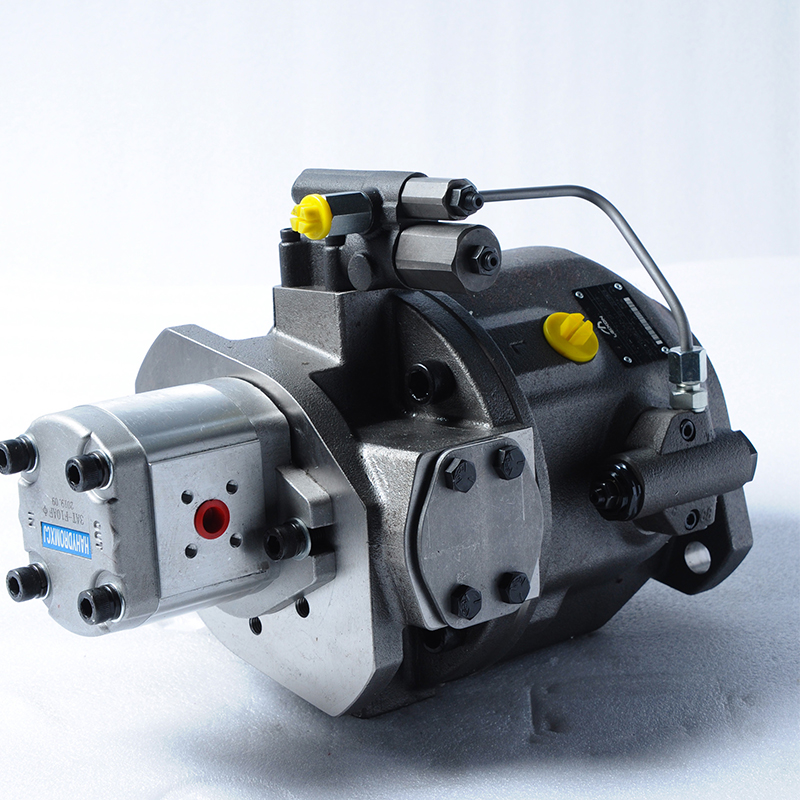

Плунжерный насос LA10VSO31

Аксиально-поршневой регулируемый насос серии LA10VSO 31 Особенности Регулируемый насос с аксиально-поршневой вращающейся группой и конструкцией с наклонным диском для гидростатических приводов в открытом контуре. Поток пропорционален скорости привода и рабочему объему. Поток можно бессту...

Отправить заявку

 

Описание

маркер

Аксиально-поршневой регулируемый насос серии LA10VSO 31

Особенности

Регулируемый насос с аксиально-поршневой вращающейся группой и конструкцией с наклонным диском для гидростатических приводов в открытом контуре.

Поток пропорционален скорости привода и рабочему объему.

Поток можно бесступенчато регулировать путем изменения угла наклонного диска.

Гидростатически разгруженный подшипник качающегося узла.

Порт для датчика измерения на напорном порту.

Низкий уровень шума.

Низкая пульсация давления.

Высокий КПД.

Высокая стойкость к кавитации, перепадам давления всасывания и пикам давления в корпусе.

Универсальный сквозной привод.

Описание модели

LA10VS

Модель регулируемого насоса, конструкция с наклонным диском

Номинальное давление 280 бар

Пиковое давление 350 бар

Режим работы: насос, открытый контур

Рабочий объем: 18, 28, 45, 71, 100, 140 (мл/об)

DR	Режим работы	18	28	45	71	100	140
	DG	√	√	√	√	√	√
	DR	√	√	√	√	√	√
	DRG	√	√	√	√	√	√
	DFR	√	√	√	√	√	√
	DFR1	√	√	√	√	√	√
	DFLR		√	√	√	√	√

Серия изделия: 31

Направление вращения

R – По часовой стрелке

L – Против часовой стрелки

Уплотнения

P – Пербунан (NBR)

V – Витон (FKM)

S	Торец вала	18	28	45	71	100	140
	P – Метрический цилиндрический со шпонкой	√	√	√	√	√	√
	S – Шлицевой по SAE	√	√	√	√	√	√
	R – Шлицевой по SAE (повышенный крутящий момент сквозного привода)	√	√	√	√
	K – Цилиндрический со шпонкой по SAE	√	√	√	√	√	√
	U – Шлицевой по SAE с уменьшенным диаметром, НЕ для сквозного привода	√		√		√
	W – Аналогично валу "U", повышенный входной крутящий момент, не для сквозного привода			√		√

C	Монтажный фланец	18	28	45	71	100	140
	A – ISO, 2 отверстия	√	√	√	√	√
	C – SAE, 2 отверстия	√	√	√	√	√
	B – ISO, 4 отверстия						√
	D – SAE, 4 отверстия						√

62	Порт рабочих линий	18	28	45	71	100	140
	11 – Фланец SAE сзади, метрическая крепежная резьба	√	√	√	√	√	√
	61 – Фланец SAE сзади, крепежная резьба NUC	√	√	√	√	√	√
	12 – Фланец SAE на противоположной стороне, метрическая крепежная резьба	√	√	√	√
	62 – Фланец SAE на противоположной стороне, крепежная резьба NUC	√	√	√	√	√	√
	41(91) – Фланец SAE сзади, метрическая крепежная резьба (NUC)	√		√		√
	42(92) – Фланец SAE на противоположной стороне, метрическая крепежная резьба (NUC)			√		√

N00	Со сквозным приводом для установки аксиально-поршневого насоса или шестеренного насоса	18	28	45	71	100	140
	Без сквозного привода	√	√	√	√	√	√	N00

Технические данные

Рабочий диапазон давлений на входе		Рабочий диапазон давлений на входе
Абсолютное давление в порте S		Давление в порте B
Pabs мин	0,8 бар	Номинальное давление	280 бар
Pabs макс	30 бар	Пиковое давление Pмакс	350 бар
		Допускаются применения с прерывистым рабочим давлением до 315 бар при 10% относительной продолжительности включения.

Размер				18	28	45	71	100	140
Рабочий объем		Vg макс	см³	18	28	45	71	100	140
Макс. скорость		n макс	об/мин	3300	3000	2600	2200	2000	1800
Макс. выходной поток	При n макс	л/мин	L/min	59,4	84	117	156	200	252
Макс. выходной поток	При 1500 об/мин	л/мин	L/min	27	42	68	107	150	210
Макс. мощность (ΔP=280 бар)	При n макс	кВт	kW	27,7	39	55	73	93	118
Макс. мощность (ΔP=280 бар)	При 1500 об/мин	кВт	kW	12,6	20	32	50	70	98
Макс. крутящий момент (ΔP=280 бар)	При Vg макс	Н·м	N.m	80,1	125	200	316	445	623
Вес (приблизительно)		м	кг	12	15	21	33	45	60
