Сдвоенные насосы V (F3-) 3525V A 17 -1 AB 22 R Примечание Серии Портовые соединения Конечный код Flow-Cover Шахтный тип Позиции выхода Номер проекта Вращение Безмаркировка: нефтяная серия эмульсионной жидкости водный гликолевый флюид F3: фосфатный эфирный флюид 2520V A-SAE 4-болтово...
Описание
маркер

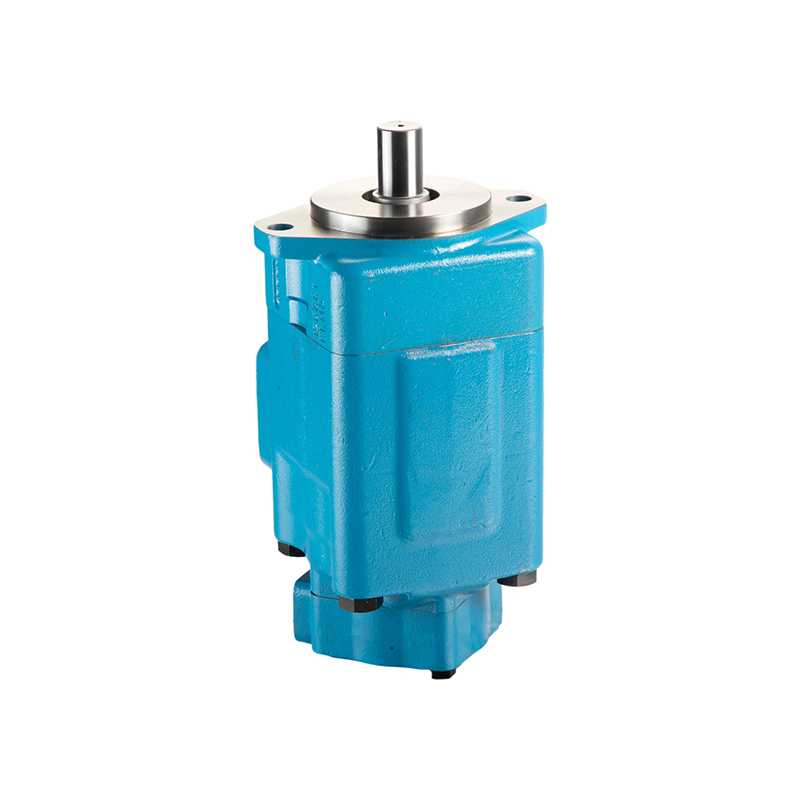

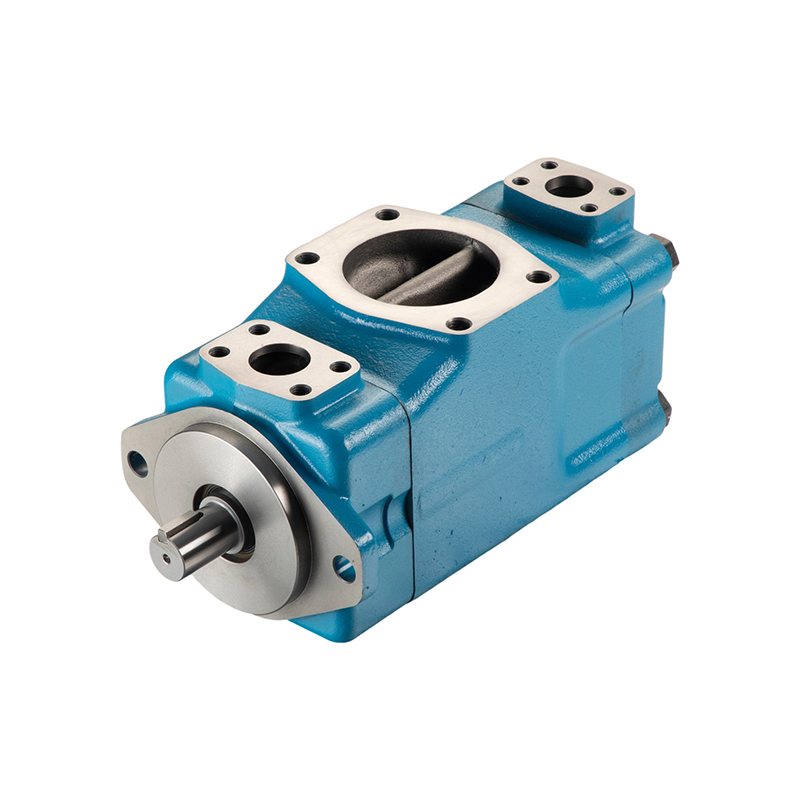

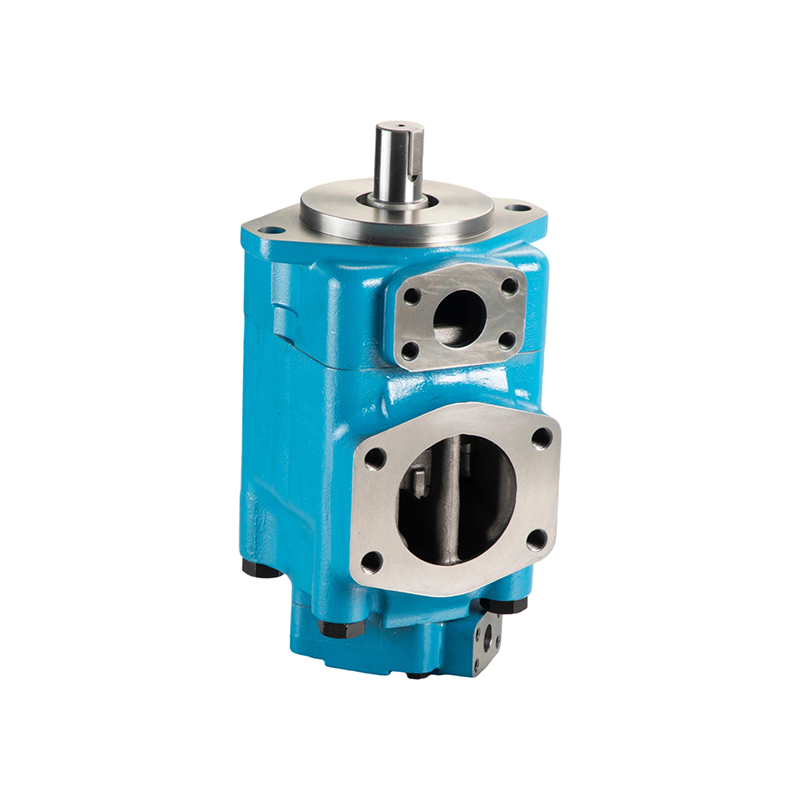

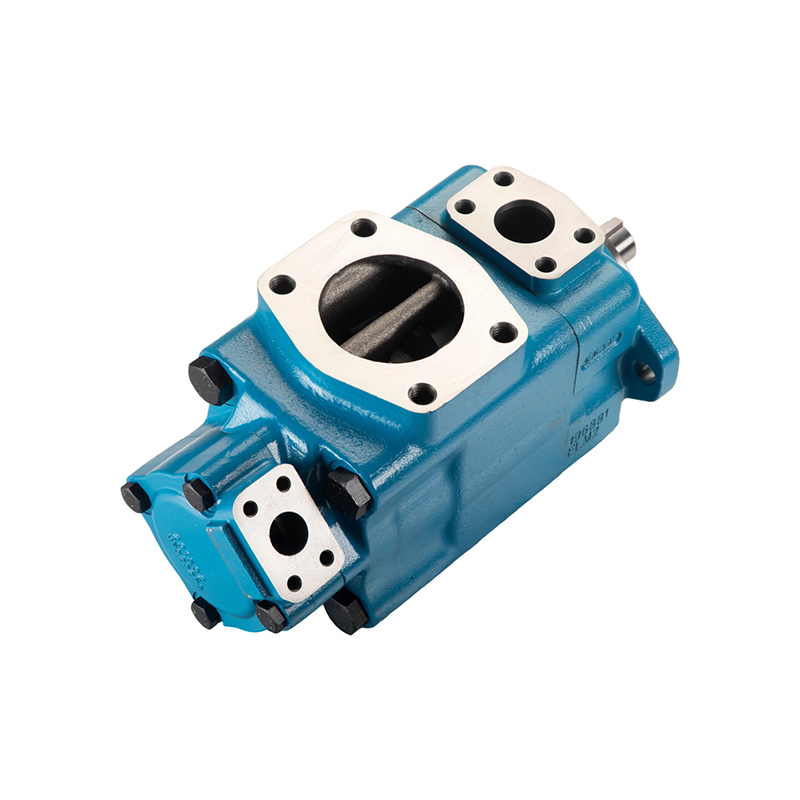

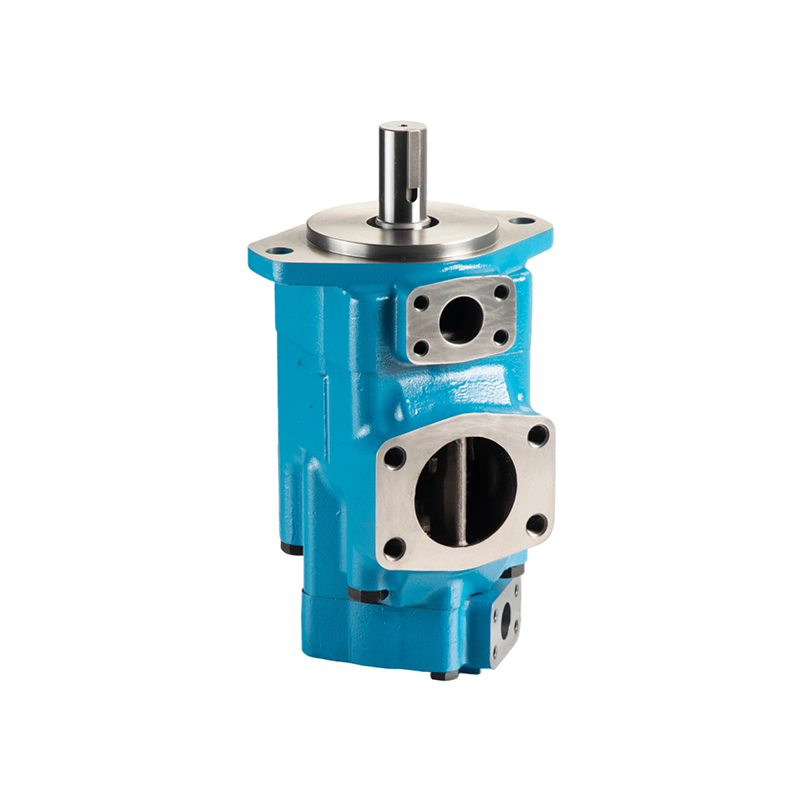

Сдвоенные насосы V
| (F3-) | 3525V | A | 17 | -1 | AB | 22 | R |
| Примечание | Серии | Портовые соединения | Конечный код Flow-Cover | Шахтный тип | Позиции выхода | Номер проекта | Вращение |
| Безмаркировка: нефтяная серия эмульсионной жидкости
водный гликолевый флюид F3: фосфатный эфирный флюид |
2520V | A-SAE
4-болтовое фланцевое соединение |
2, 3, 4, 5, 6, 7, 8, 9, 10,
11, 12, 14 |
1-Str ключ
86-HD Str ключ 11-шлиц |
См. ниже | 22 | (Вид с конца штока насоса)
R - правая рука для движения по часовой стрелке L-левая рука для против часовой стрелки |
| 3520V | 2, 3, 4, 5, 6, 7, 8, 9, 10,
11, 12, 14 |
||||||
| 3525V | 10, 12, 14, 15, 17,
19, 21, 25 |
||||||
| 4520V | 2, 3, 4, 5, 6, 7, 8, 9, 10,
11, 12, 14 |
||||||
| 4525V | 10, 12, 14, 15, 17,
19, 21, 25 |
||||||
| 4535V | 21, 25, 30, 32, 35,
38, 45 |
Размеры установки
Размеры установки
| Модель | Øax полная глубина резьбы, 4 отверстия | Полная глубина резьбы, 4 отверстия | Øcxfull глубина резьбы, 4 отверстия | |||||||||||
| 2520V | 1/2-13UNC-2Bx23.8 | 3/8-16UNC-2Bx19.1 | 3/8-16UNC-2Bx19.1 | |||||||||||
| 3520V | 5/8-11UNC-2Bx30.0 | 7/16-14UNC-2Bx22.3 | 3/8-16UNC-2Bx19.1 | |||||||||||
| 3525V | 5/8-11UNC-2Bx30.0 | 7/16-14UNC-2Bx22.3 | 3/8-16UNC-2Bx19.1 | |||||||||||
| 4520V | 5/8-11UNC-2Bx30.0 | 1/2-13UNC-2Bx23.8 | 3/8-16UNC-2Bx19.1 | |||||||||||
| 4525V | 5/8-11UNC-2Bx30.0 | 1/2-13UNC-2Bx23.8 | 3/8-16UNC-2Bx19.1 | |||||||||||
| Модель | A | B | C | ØD | E | ⑧F | G | QH | J | ØK | ØL | M | ||
| 2520V | 50.8 | 26.2 | 12.7 | 25.4 | 52.4 | 101.60/101.55 | 9.53 | 63.5 | 88.9 | 19.1 | 14.2 | 76.2 | ||
| 3520V | 62 | 30.1 | 15.9 | 31.7 | 58.7 | 127.00/126.95 | 9.53 | 76.2 | 106.3 | 19.1 | 17.5 | 76.2 | ||
| 3525V | 62 | 30.1 | 15.9 | 31.7 | 58.7 | 127.00/126.95 | 9.53 | 76.2 | 106.3 | 25.4 | 17.5 | 74.7 | ||
| 4520V | 69.9 | 35.7 | 15.9 | 38.1 | 69.9 | 127.00/126.95 | 12.7 | 88.9 | 120.6 | 19.1 | 17.5 | 76.2 | ||
| 4525V | 69.9 | 35.7 | 15.9 | 38.1 | 69.9 | 127.00/126.95 | 12.7 | 88.9 | 120.6 | 25.4 | 17.5 | 74.7 | ||
| Модель | N | P | Q | R | S | T | ØU | ⑧V | RW | ⑧X | Y | Z | ||
| 2520V | 88.1 | 101.6 | 38.1 | 76.2 | 250 | 85.3 | 146.1 | 120.7 | 14 | 174.7 | 22.2 | 47.6 | ||
| 3520V | 99.6 | 114.3 | 38.1 | 82.6 | 273.3 | 88.9 | 181 | 148 | 16 | 213 | 22.2 | 47.6 | ||
| 3525V | 109.5 | 114.3 | 38.1 | 82.6 | 287.3 | 88.9 | 181 | 148 | 16 | 213 | 26.2 | 52.4 | ||
| 4520V | 120 | 119.4 | 42.9 | 93.7 | 303.5 | 102.4 | 181 | 148 | 16 | 213 | 22.2 | 47.6 | ||
| 4525V | 136 | 119.4 | 42.9 | 93.7 | 325 | 102.4 | 181 | 148 | 16 | 213 | 26.2 | 52.4 | ||
