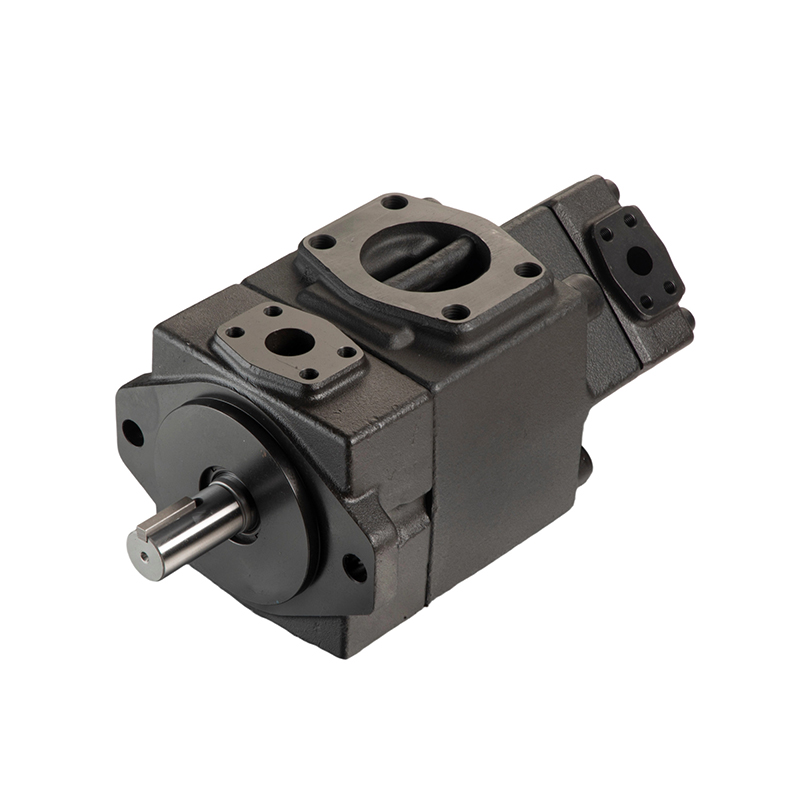

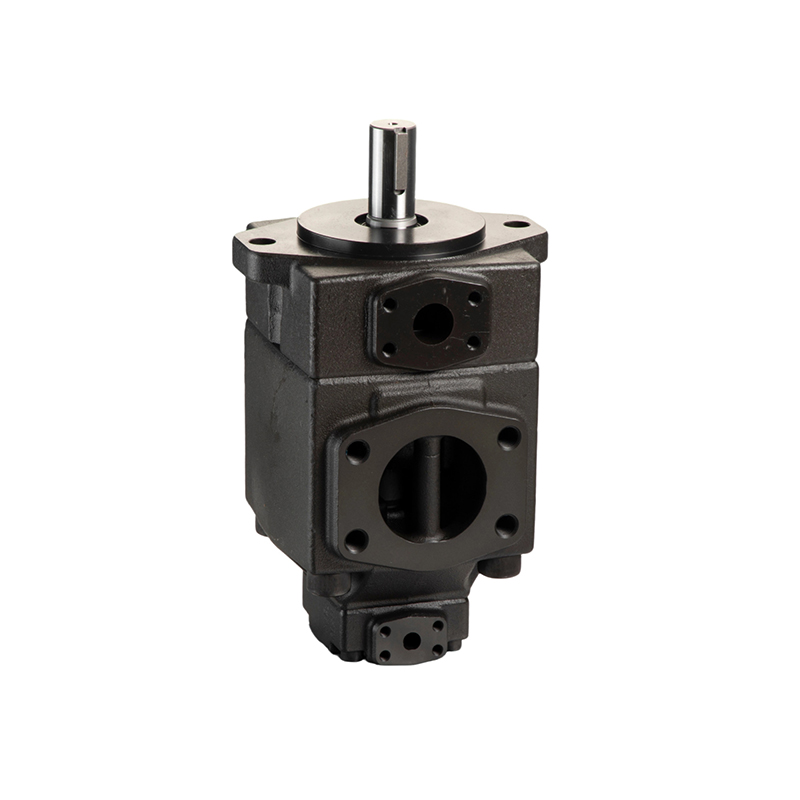

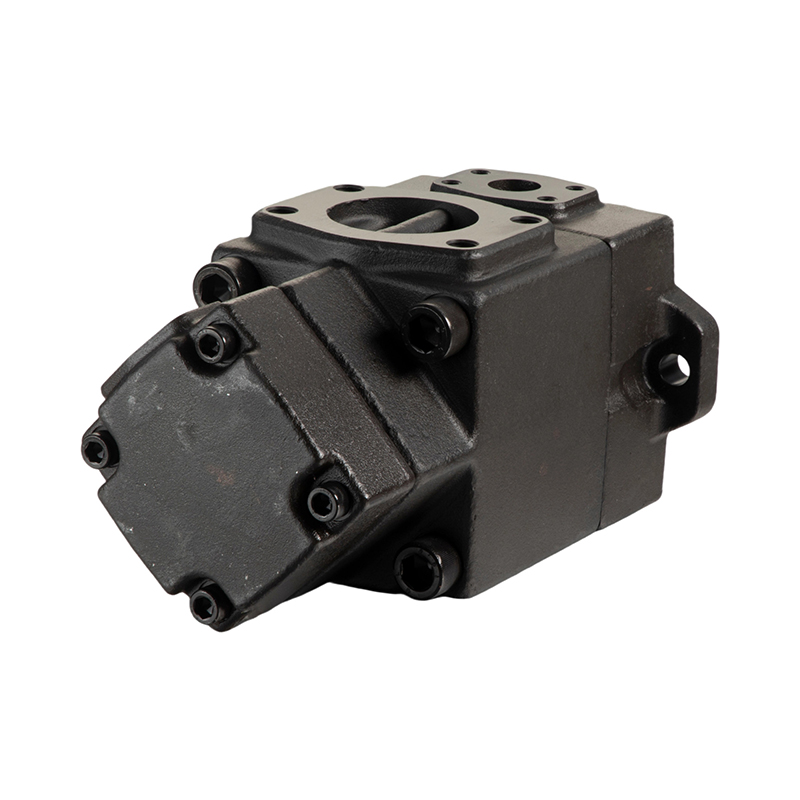

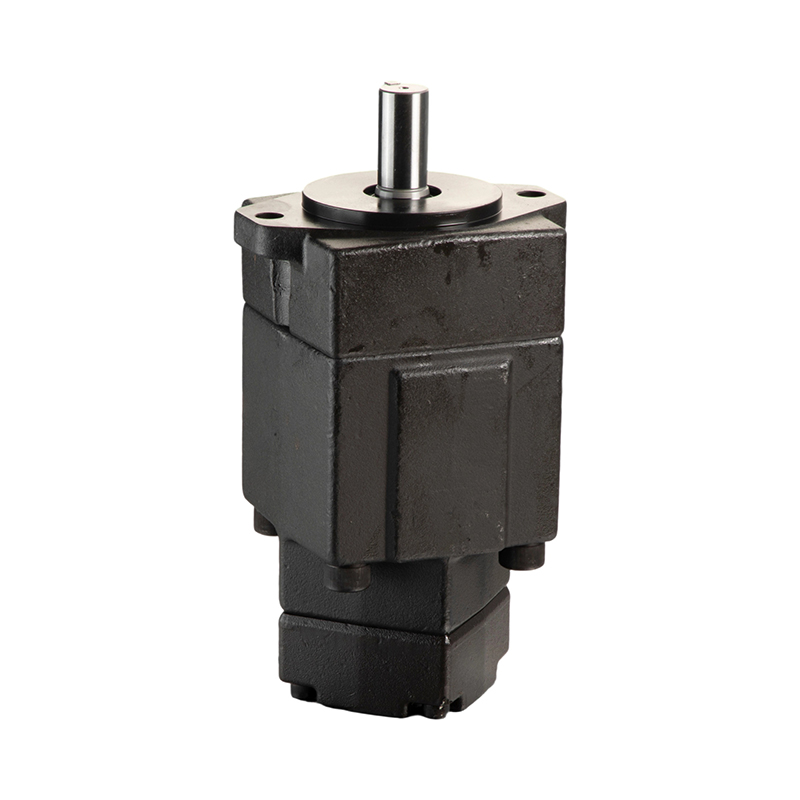

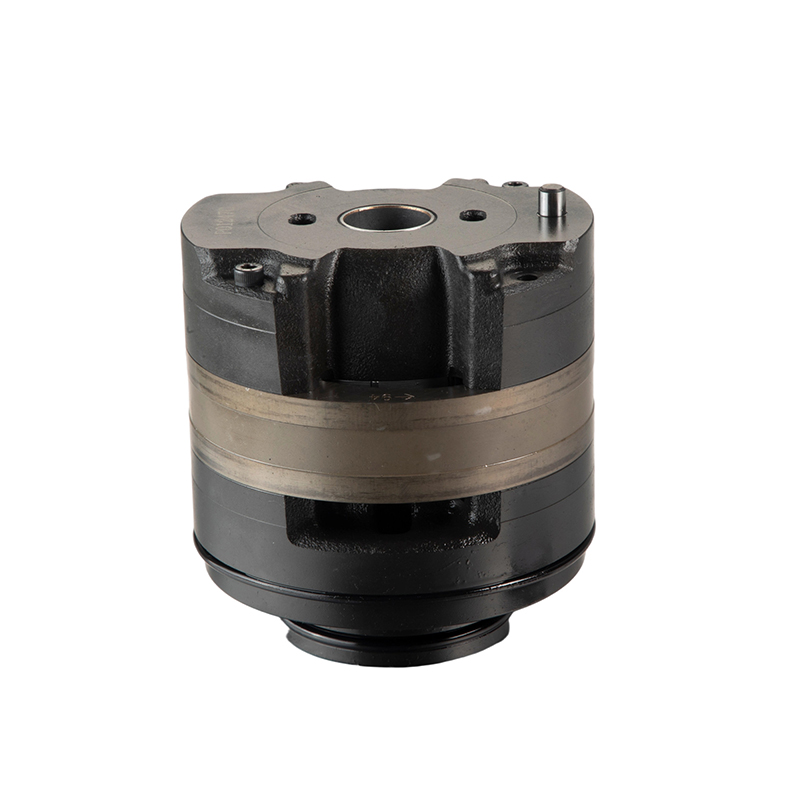

Сдвоенные насосы Серия Рабочий объем насоса со стороны вала Рабочий объем насоса со стороны крышки PV2R21 26、33、41、47、53、59、65 4、6、8、10、12、14、17、19、23、25、28、31 PV2R31 52、60、66、76、94、116、125、136 4、6、8、10、12、14、17、19、23、25、28、31 PV2R32 52、60、66、...
| Серия | Рабочий объем насоса со стороны вала | Рабочий объем насоса со стороны крышки |
| PV2R21 | 26、33、41、47、53、59、65 | 4、6、8、10、12、14、17、19、23、25、28、31 |
| PV2R31 | 52、60、66、76、94、116、125、136 | 4、6、8、10、12、14、17、19、23、25、28、31 |
| PV2R32 | 52、60、66、76、94、116、125、136 | 26、33、41、47、53、59、65 |
| Модель фланца | Соответствующие спецификации труб | Размеры мм | Уплотнительное кольцо
GB3452.1-2005 |
Серия PV2R | |||||||||||||||||||||||||||||
| C | D | E | F | H | J | L | N | Q | T | Винт с внутренним шестигранником | Размеры K | Соответствующий интерфейс масляного насоса | |||||||||||||||||||||
| F04-A | 1/2" | 40 | 54 | 17.5 | 38.1 | 9.0 | 27 | Rc1/2" | 一 | 一 | 13 | 21.2x2.65 | M8x30 мм | 12.5 | Выход PV2R1, выход PV2R21, выход насоса со стороны крышки PV2R31 | ||||||||||||||||||
| F04-B | 一 | 11 | 22.5 | ||||||||||||||||||||||||||||||
| F06-A | 3/4" | 50.5 | 65.5 | 22.2 | 47.6 | 11.0 | 28 | Rc3/4" | 一 | 一 | 19 | 30x3.55 | M10x30 мм | 12.5 | Выход PV2R2, выход насоса со стороны вала PV2R21, выход насоса со стороны крышки PV2R32 | ||||||||||||||||||
| F06-B | 一 | 12 | 28.5 | ||||||||||||||||||||||||||||||
| F08-A | 1" | 56 | 71 | 26.2 | 52.4 | 11.0 | 30 | Rc1" | 一 | 26 | 34.5×3.55 | M10x35 мм | 17.0 | Входной порт PV2R1 | |||||||||||||||||||
| F08-B | 14 | 34.5 | |||||||||||||||||||||||||||||||
| F10-A | 1-1/4" | 64.5 | 79.5 | 30.2 | 58.7 | 12.0 | 32 | Rc1-1/4” | 一 | - | 32 | 40x3.55 | M10x40 мм | 19 | Входной порт PV2R2, выход PV2R3, выход насоса со стороны вала PV2R31, PV2R32 | ||||||||||||||||||
| F10-B | - | 16 | 43.0 | ||||||||||||||||||||||||||||||
| F12-A | 1-1/2" | 71 | 94 | 35.7 | 69.9 | 13.8 | 37 | Rc1-1/2" | 一 | 一 | 38 | 50x3.55 | - | - | - | ||||||||||||||||||
| F12-B | 18 | 49.1 | |||||||||||||||||||||||||||||||
| F16-A | 2" | 87.5 | 103 | 42.9 | 77.8 | 13.8 | 38 | Rc2" | - | - | 51 | 65x3.55 | M12x45 мм | 17.5 | Вход PV2R3, PV2R21 | ||||||||||||||||||
| F16-B | 一 | 20 | 61.0 | ||||||||||||||||||||||||||||||
| F20-A | 2-1/2" | 96 | 115 | 50.8 | 88.9 | 13.8 | 42 | Rc2-1/2" | 63 | 75x3.55 | - | 一 | |||||||||||||||||||||
| F20-B | - | 22 | 77.1 | ||||||||||||||||||||||||||||||
| F24-A | 3" | 123 | 136 | 61.9 | 106.4 | 17.0 | 45 | Rc3" | - | 76 | 85x3.55 | M16x45 мм | 16.5 | Вход PV2R31, PV2R32 | |||||||||||||||||||
| F24-B | 一 | 25 | 90.0 | ||||||||||||||||||||||||||||||
| F28-A | 3-1/2" | 135 | 153 | 69.9 | 120.7 | 17.5 | 46 | Rc3-1/2" | 一 | 89 | 100x3.55 | 一 | |||||||||||||||||||||
| F28-B | 20 | 102.8 | |||||||||||||||||||||||||||||||
| F32-A F32-B |
4" | 145 | 162 | 77.8 | 130.2 | 17.0 | 5040 | Rc4" | 一 | 一 | 102 | 115x3.55 | 一 | ||||||||||||||||||||
| 一 | 28 | 115.5 | |||||||||||||||||||||||||||||||
| Модель фланца | Серии V, VQ, SQP, T6 | ||||||||||||||||||||||||||||||||
| Винт с внутренним шестигранником | Размеры K | Соответствующий интерфейс масляного насоса | |||||||||||||||||||||||||||||||
| F04-A | 一 | 一 | 一 | ||||||||||||||||||||||||||||||
| F04-B | |||||||||||||||||||||||||||||||||
| F06-A | 3/8"-16UNCx1.5"(38.1 мм) | 20.6 | 20V(Q), SQP1 выход, 2520V(Q), 3520V(Q), 4520V(Q), SQP21, SQP31, SQP41, T6CC(01, 11 размеры масляных портов), T6DCC(01 размеры масляных портов), T6DDCS(01 размеры масляных портов), T6EDC(S)(01 размеры масляных портов) выход насоса со стороны крышки
|
||||||||||||||||||||||||||||||
| F06-B | |||||||||||||||||||||||||||||||||
| F08-A | 3/8"-16UNCx1.5"(38.1 мм) | 20.1 | 25V(Q), SQP2, T6C выходной порт, 2520V(Q), SQP21, T6CC выход насоса со стороны вала, 3525V(Q), 4525V(Q), SQP32, SQP42, T6CC(00, 10 размеры масляных портов), T6EC, T6DCC(00 размеры масляных портов), T6DDCS(00 размеры масляных портов), T6EDC(S)(00 размеры масляных портов) выход насоса со стороны крышки, T6DCC выход среднего насоса
|
||||||||||||||||||||||||||||||
| F08-B | |||||||||||||||||||||||||||||||||
| F10-A | 7/16"-14UNCx1.575" (40 мм) |
19.0 | SQP1 вход, 35V(Q), SQP3, T6D выход, 3520V(Q), 3525V(Q), SQP31, SQP32, T6DC, T6DCC, T6DDCS выход насоса со стороны вала, 4535V(Q), SQP43, T6ED выход насоса со стороны крышки, T6DDCS, T6EDC(S) выход среднего насоса
|
||||||||||||||||||||||||||||||
| F10-B | |||||||||||||||||||||||||||||||||
| F12-A | 1/2"-13UNCx1.75"(44.5 мм) | 19.0 | 20V(Q), 25V(Q), SQP2, T6C вход, 45V(Q), SQP4, T6E выход, 4535V(Q), SQP43, T6EC, T6ED, T6EDC(S) выход насоса со стороны вала
|
||||||||||||||||||||||||||||||
| F12-B | |||||||||||||||||||||||||||||||||
| F16-A | 1/2"-13UNCx1.75"(44.5 мм) | 17.0 | 35V(Q), SQP3, T6D вход
|
||||||||||||||||||||||||||||||
| F16-B | |||||||||||||||||||||||||||||||||
| F20-A | 1/2“-13UNCx1.75”(44.5 мм) | 16.5 | 2520V(Q), SQP21, T6CC(10, 11/размеры масляных портов) вход
|
||||||||||||||||||||||||||||||
| F20-B | |||||||||||||||||||||||||||||||||
| F24-A | 5/8"-11UNCx2"(50.8 мм) | 22.3 | 45V(Q), SQP4, T6E вход, 3520V(Q), 3525V(Q), SQP31, SQP32, T6CC (00, 01/размеры масляных портов), T6DC вход
|
||||||||||||||||||||||||||||||
| F24-B | |||||||||||||||||||||||||||||||||
| F28-A | 5/8"-11UNCx2"(50.8 мм) | 22.3 | 4520V(Q), 4525V(Q), SQP41, SQP42, T6EC вход
|
||||||||||||||||||||||||||||||
| F28-B | |||||||||||||||||||||||||||||||||
| F32-A | 5/8"-11UNCx2"(50.8 мм) | 19.3 | 4535V(Q), SQP43, T6ED, T6DCC, T6DDCS, T6EDC(S) вход | ||||||||||||||||||||||||||||||
| F32-B | 5/8"-11UNCx1.75"(44.5 мм) | 23.0 | |||||||||||||||||||||||||||||||
| Flange model |
Corresponding pipe specifications |
Dimensions mm | O Ring GB3452.1- 2005 |
PV2R Series | |||||||||||||||||||||||||||||
| C | D | E | F | H | J | L | N | Q | T | socket head screw |
Dimensions K |
Corresponding oil pump interface |
|||||||||||||||||||||
| F04-A | 1/2" | 40 | 54 | 17.5 | 38.1 | 9.0 | 27 | Rc1/2" | 一 | 一 | 13 | 21.2x2.65 | M8x30mm | 12.5 | PV2R1 outlet,PV2R21, PV2R31 outlet of cover end pump |
||||||||||||||||||
| F04-B | 一 | 11 | 22.5 | ||||||||||||||||||||||||||||||
| F06-A | 3/4" | 50.5 | 65.5 | 22.2 | 47.6 | 11.0 | 28 | Rc3/4" | 一 | 一 | 19 | 30x3.55 | M10x30mm | 12.5 | PV2R2 outlet,PV2R21 outlet of shaft end pump PV2R32 outlet of cover end pump |
||||||||||||||||||
| F06-B | 一 | 12 | 28.5 | ||||||||||||||||||||||||||||||
| F08-A | 1" | 56 | 71 | 26.2 | 52.4 | 11.0 | 30 | Rc1" | 一 | 26 | 34.5×3.55 | M10x35mm | 17.0 | PV2R1 inlet port | |||||||||||||||||||
| F08-B | 14 | 34.5 | |||||||||||||||||||||||||||||||
| F10-A | 1-1/4" | 64.5 | 79.5 | 30.2 | 58.7 | 12.0 | 32 | Rc1-1/4” | 一 | - | 32 | 40x3.55 | M10x40mm | 19 | PV2R2 iniet port,PV2R3 outlet, PV2R31, PV2R32 outlet of shaft end pump | ||||||||||||||||||
| F10-B | - | 16 | 43.0 | ||||||||||||||||||||||||||||||
| F12-A | 1-1/2" | 71 | 94 | 35.7 | 69.9 | 13.8 | 37 | Rc1-1/2" | 一 | 一 | 38 | 50x3.55 | - | - | - | ||||||||||||||||||
| F12-B | 18 | 49.1 | |||||||||||||||||||||||||||||||
| F16-A | 2" | 87.5 | 103 | 42.9 | 77.8 | 13.8 | 38 | Rc2" | - | - | 51 | 65x3.55 | M12x45mm | 17.5 | PV2R3、PV2R21 inlet | ||||||||||||||||||
| F16-B | 一 | 20 | 61.0 | ||||||||||||||||||||||||||||||
| F20-A | 2-1/2" | 96 | 115 | 50.8 | 88.9 | 13.8 | 42 | Rc2-1/2" | 63 | 75x3.55 | - | 一 | |||||||||||||||||||||
| F20-B | - | 22 | 77.1 | ||||||||||||||||||||||||||||||
| F24-A | 3" | 123 | 136 | 61.9 | 106.4 | 17.0 | 45 | Rc3" | - | 76 | 85x3.55 | M16x45mm | 16.5 | PV2R31、PV2R32 inlet | |||||||||||||||||||
| F24-B | 一 | 25 | 90.0 | ||||||||||||||||||||||||||||||
| F28-A | 3-1/2" | 135 | 153 | 69.9 | 120.7 | 17.5 | 46 | Rc3-1/2" | 一 | 89 | 100x3.55 | 一 | |||||||||||||||||||||
| F28-B | 20 | 102.8 | |||||||||||||||||||||||||||||||
| F32-A F32-B |
4" | 145 | 162 | 77.8 | 130.2 | 17.0 | 5040 | Rc4" | 一 | 一 | 102 | 115x3.55 | 一 | ||||||||||||||||||||
| 一 | 28 | 115.5 | |||||||||||||||||||||||||||||||
| Flange model |
V、V Q、SOP、T6 Series | ||||||||||||||||||||||||||||||||
| socket head screw | Dimensions K |
Corresponding oil pump interface | |||||||||||||||||||||||||||||||
| F04-A | 一 | 一 | 一 | ||||||||||||||||||||||||||||||
| F04-B | |||||||||||||||||||||||||||||||||
| F06-A | 3/8"-16UNCx1.5"(38.1mm) | 20.6 | 20V(Q)、SQP1 outlet,2520V(Q)、3520V(Q)、4520V(Q)、SQP21、SQP31、SQP41、T6CC(01、11 oil port dimensions)、T6DCC(01 oil port dimensions)、T6DDCS(01 oil port dimensions)、T6EDC(S)(01 oil port dimensions) outlet of cover end pump | ||||||||||||||||||||||||||||||
| F06-B | |||||||||||||||||||||||||||||||||
| F08-A | 3/8"-16UNCx1.5"(38.1mm) | 20.1 | 25V(Q)、SQP2、T6C outlet port,2520V(Q)、SQP21、T6CC outlet of shaft end pump, 3525V(Q)、4525V(Q)、SQP32、SQP42、T6CC(00、10 oil port dimensions)、T6EC、T6DCC(00 oil port dimensions)、T6DDCS(00 oil port dimensions)、T6EDC(S)(00 oil port dimensions) outlet of cover end pump、T6DCC outlet of middle pump | ||||||||||||||||||||||||||||||
| F08-B | |||||||||||||||||||||||||||||||||
| F10-A | 7/16"-14UNCx1.575" (40mm) |
19.0 | SQP1 inlet,35V(Q)、SQP3、T6D outlet,3520V(Q)、3525V(Q)、SQP31、SQP32、T6DC、T6DCC、T6DDCS outlet of shaft end pump,4535V(Q)、SQP43、T6ED outlet of cover end pump,T6DDCS、T6EDC(S) outlet of middle pump | ||||||||||||||||||||||||||||||
| F10-B | |||||||||||||||||||||||||||||||||
| F12-A | 1/2"-13UNCx1.75"(44.5mm) | 19.0 | 20V(Q)、25V(Q)、SQP2、T6C inlet,45V(Q)、SQP4、T6E outlet, 4535V(Q)、SQP43、T6EC、T6ED、T6EDC(S) outlet of shaft end pump | ||||||||||||||||||||||||||||||
| F12-B | |||||||||||||||||||||||||||||||||
| F16-A | 1/2"-13UNCx1.75"(44.5mm) | 17.0 | 35V(Q)、SQP3、T6D inlet | ||||||||||||||||||||||||||||||
| F16-B | |||||||||||||||||||||||||||||||||
| F20-A | 1/2“-13UNCx1.75”(44.5mm) | 16.5 | 2520V(Q)、SQP21、T6CC(10、11/oil port dimensions) inlet | ||||||||||||||||||||||||||||||
| F20-B | |||||||||||||||||||||||||||||||||
| F24-A | 5/8"-11UNCx2"(50.8mm) | 22.3 | 45V(Q)、SQP4、T6E inlet,3520V(Q)、3525V(Q)、SQP31、SQP32、T6CC (00、01/oil port dimensions)、T6DC inlet | ||||||||||||||||||||||||||||||
| F24-B | |||||||||||||||||||||||||||||||||
| F28-A | 5/8"-11UNCx2"(50.8mm) | 22.3 | 4520V(Q)、4525V(Q)、SQP41、SQP42、T6EC inlet | ||||||||||||||||||||||||||||||
| F28-B | |||||||||||||||||||||||||||||||||
| F32-A | 5/8"-11UNCx2"(50.8mm) | 19.3 | 4535V(Q)、SQP43、T6ED、T6DCC、T6DDCS、T6EDC(S) inlet | ||||||||||||||||||||||||||||||
| F32-B | 5/8"-11UNCx1.75"(44.5mm) | 23.0 | |||||||||||||||||||||||||||||||
