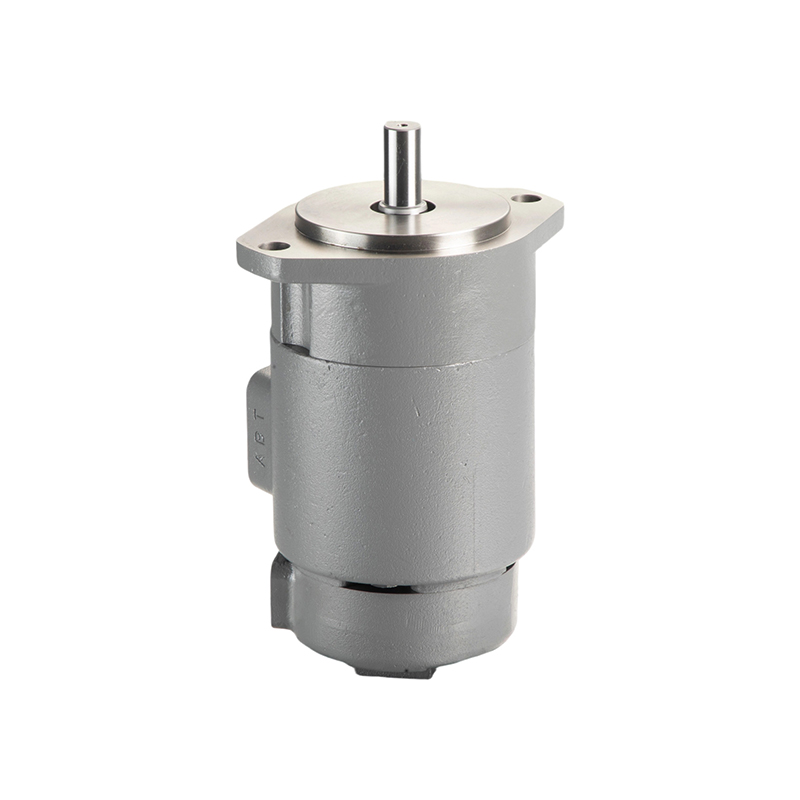

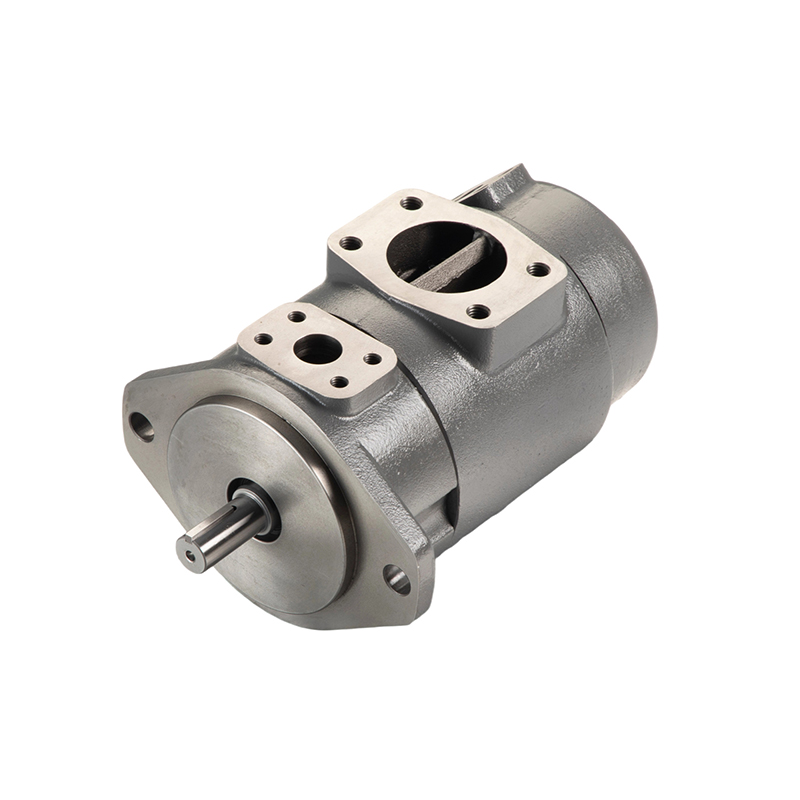

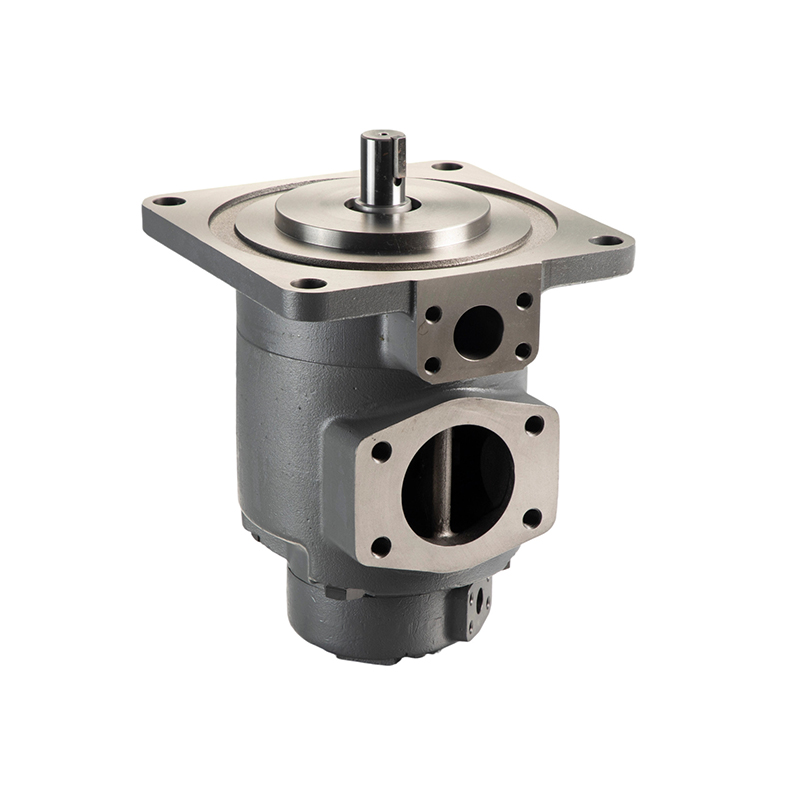

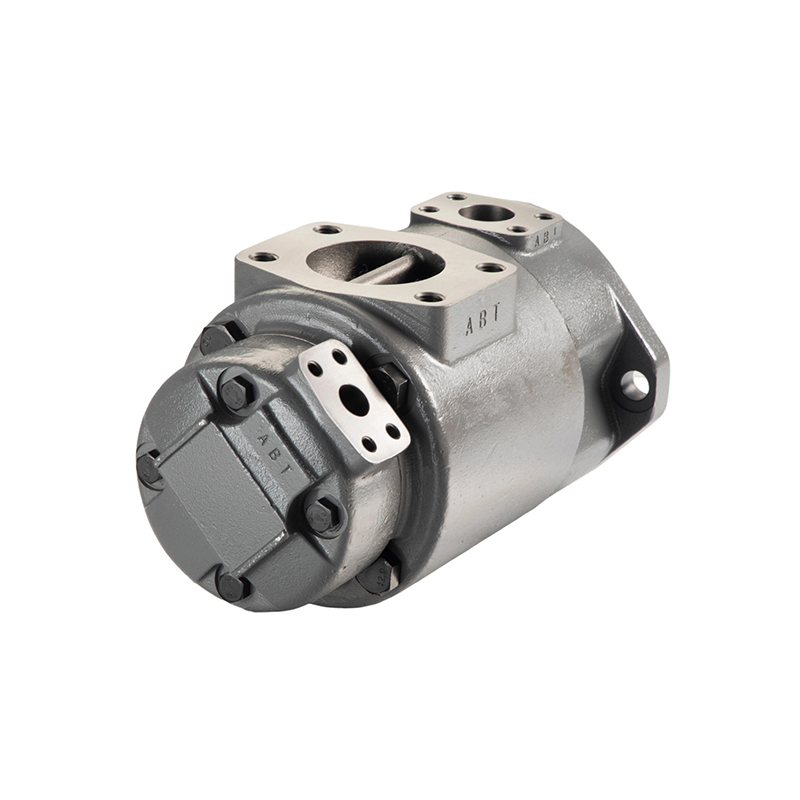

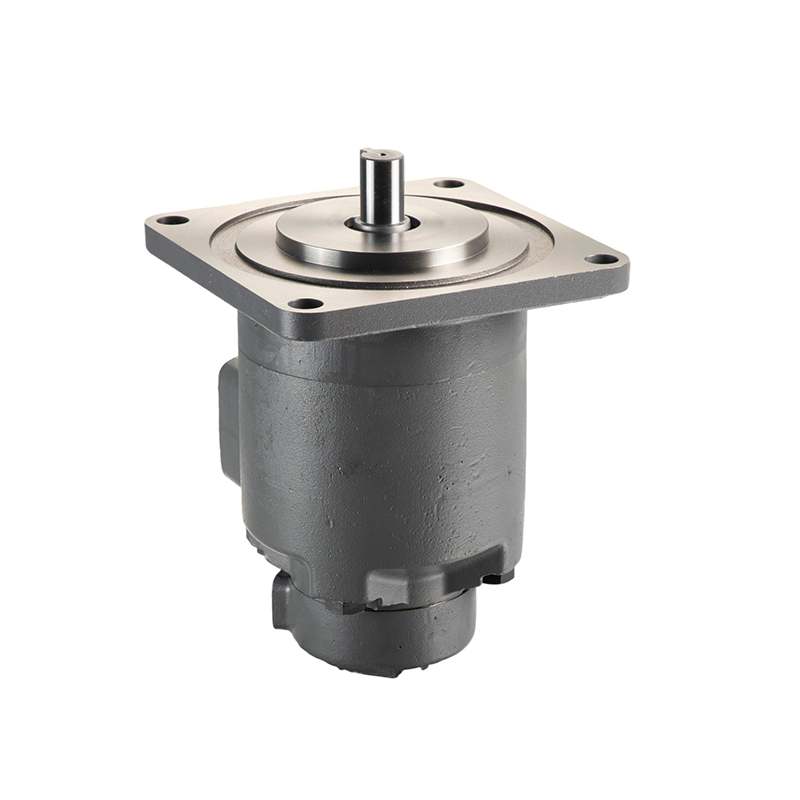

Сдвоенный насос SQP

Обозначение модели (F3-) SQP32 -35 -17 -86 CD (F) -(LH) -18 Заправка спереди, совместимость масел Серия Код рабочего объема насоса со стороны вала Код рабочего объема насоса со стороны крышки Тип вала Положения портов Тип установки Направление вращения Конструкционный но...

Отправить заявку

 

Описание

маркер

Обозначение модели

(F3-)

SQP32

-35

-17

-86

(F)

-(LH)

-18

Заправка спереди, совместимость масел

Серия

Код рабочего объема насоса со стороны вала

Код рабочего объема насоса со стороны крышки

Тип вала

Положения портов

Тип установки

Направление вращения

Конструкционный номер

Без маркировки:

Противоизносное гидравлическое масло, Водно-гликолевая жидкость или водно-масляные эмульсии

F3 - Фосфатная эфирная жидкость

SQP21

10, 12, 14, 15, 17,

19, 21, 25

2, 3, 4, 5, 6, 7, 8, 9,

10, 11, 12, 14

1 - Цилиндрический вал со шпонкой

86 - Усиленный цилиндрический вал со шпонкой

См. ниже

Без маркировки: Фланцевое крепление

F - Лапковое крепление

(Вид со стороны вала насоса)

LH - Левое вращение против часовой стрелки

Без маркировки - Правое вращение по часовой стрелке

SQP31

21, 25, 30, 32, 35,

38, 45

2, 3, 4, 5, 6, 7, 8, 9,

10, 11, 12, 14

SQP32

21, 25, 30, 32, 35,

38, 45

10, 12, 14, 15, 17,

19, 21, 25

SQP41

42, 45, 50, 57, 60,

66, 75

2, 3, 4, 5, 6, 7, 8, 9,

10, 11, 12, 14

SQP42

42, 45, 50, 57, 60,

66, 75

10, 12, 14, 15, 17,

19, 21, 25

SQP43

42, 45, 50, 57, 60,

66, 75

21, 25, 30, 32, 35,

38, 45

Поток (амер. гал/мин) при 1200 об/мин и 0,69 МПа.

Данные по шуму

Положения выходных портов (Вид со стороны крышки насоса)

Положения портов		Все серии (кроме SQP43)	Серия SQP43
Выход №1 напротив входа	AA	Выход №2 135° против ЧС от входа	Выход №2 напротив входа
	AB	Выход №2 45° против ЧС от входа	Выход №2 90° против ЧС от входа
	AC	Выход №2 45° по ЧС от входа	Выход №2 соосно с входом
	AD	Выход №2 135° по ЧС от входа	Выход №2 90° по ЧС от входа
Выход №1 90° против ЧС от входа	BA	Выход №2 135° против ЧС от входа	Выход №2 напротив входа
	BB	Выход №2 45° против ЧС от входа	Выход №2 90° против ЧС от входа
	BC	Выход №2 45° по ЧС от входа	Выход №2 соосно с входом
	BD	Выход №2 135° по ЧС от входа	Выход №2 90° по ЧС от входа
Выход №1 соосно с входом	CA	Выход №2 135° против ЧС от входа	Выход №2 напротив входа
	CB	Выход №2 45° против ЧС от входа	Выход №2 90° против ЧС от входа
	CC	Выход №2 45° по ЧС от входа	Выход №2 соосно с входом
	CD	Выход №2 135° по ЧС от входа	Выход №2 90° по ЧС от входа
Выход №1 90° по ЧС от входа	DA	Выход №2 135° против ЧС от входа	Выход №2 напротив входа
	DB	Выход №2 45° против ЧС от входа	Выход №2 90° против ЧС от входа
	DC	Выход №2 45° по ЧС от входа	Выход №2 соосно с входом
	DD	Выход №2 135° по ЧС от входа	Выход №2 90° по ЧС от входа

Технические данные

Серия	Насос со стороны вала (Выход №1)			Насос со стороны крышки (Выход №2)			об/мин Макс. скорость	Мин. скорость об/мин
	Код рабочего объема	мл/об Геометрический рабочий объем	МПа Макс. давление	Код рабочего объема	мл/об Геометрический рабочий объем	МПа Макс. давление
SQP21	10	32.5	Как SQP2	2	7.5	Как SQP1	Как SQP Одинарные насосы	600
	12	38.3
	14	43.3		3	10.2
	15	46.7
	17	52.5		4	12.8
	19	59.2
	21	65.0		5	16.7
	25	79.2
SQP31	21	66.7	SQP3 Как SQP3	6	19.2
	25	79.2		7	22.9
	30	95.0
	32	100		8	26.2
	35	109
	38	118		9	28.8
	45	140
SQP41	42	134	Как SQP4	10	31.0
	45	140
	50	156		11	35.0
	57	178
	60	189		12	37.9
	66	207		14	44.2
	75	237
SQP32	21	66.7	Как SQP3	10	32.5	Как SQP2	Как SQP Одинарные насосы	600
	25	79.2
	30	95.0		12	38.3
	32	100
	35	109		14	43.3
	38	118
	45	140		15	46.7
SQP42	42	134	Как SQP4	17	52.5
	45	140
	50	156		19	59.2
	57	178
	60	189		21	65.0
	66	207
	75	237		25	79.2
SQP43	42	134	Как SQP4	21	66.7	Как SQP3	Как SQP Одинарные насосы	600
	45	140		25	79.2
	50	156		30	95.0
	57	178		32	100
	60	189		35	109
	66	207		38	118
	75	237		45	140
амер. гал/мин Поток (амер. гал/мин) при 1200 об/мин и 0,69 МПа
Допускается превышение максимального давления на 10% в качестве мгновенного давления в течение 0,5 секунды.
