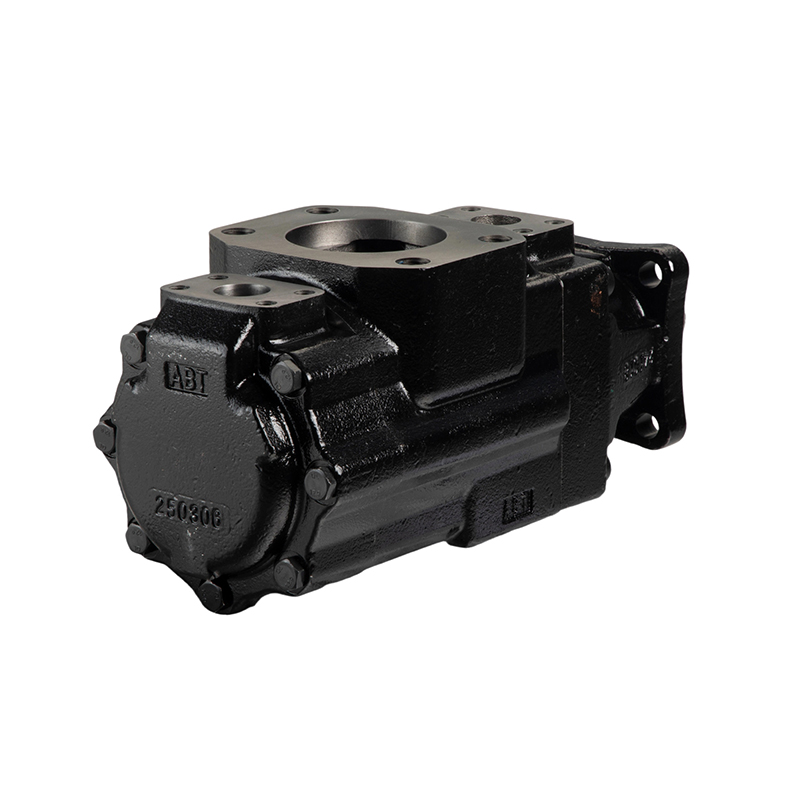

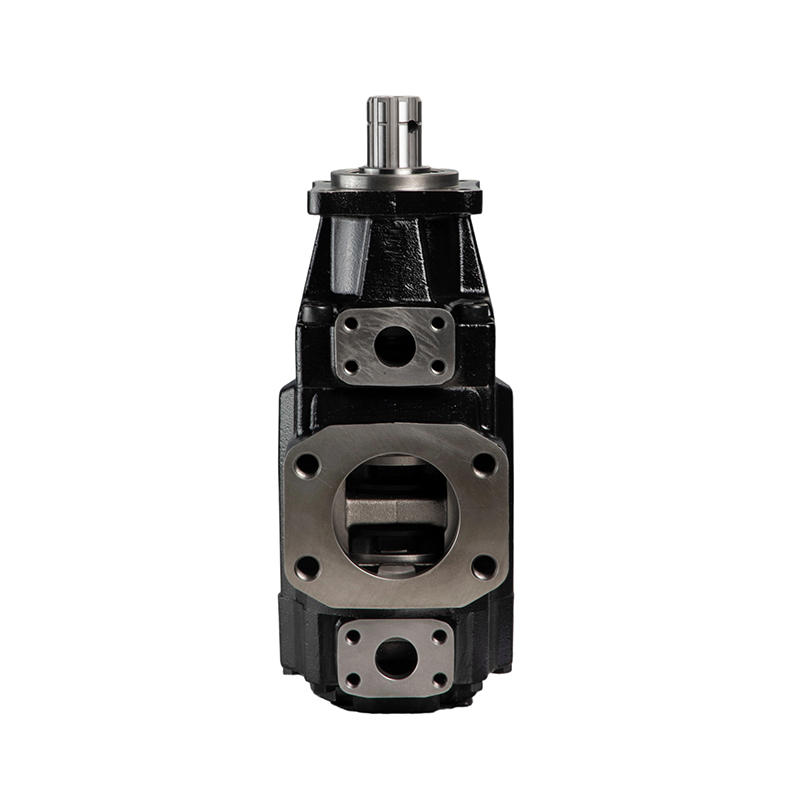

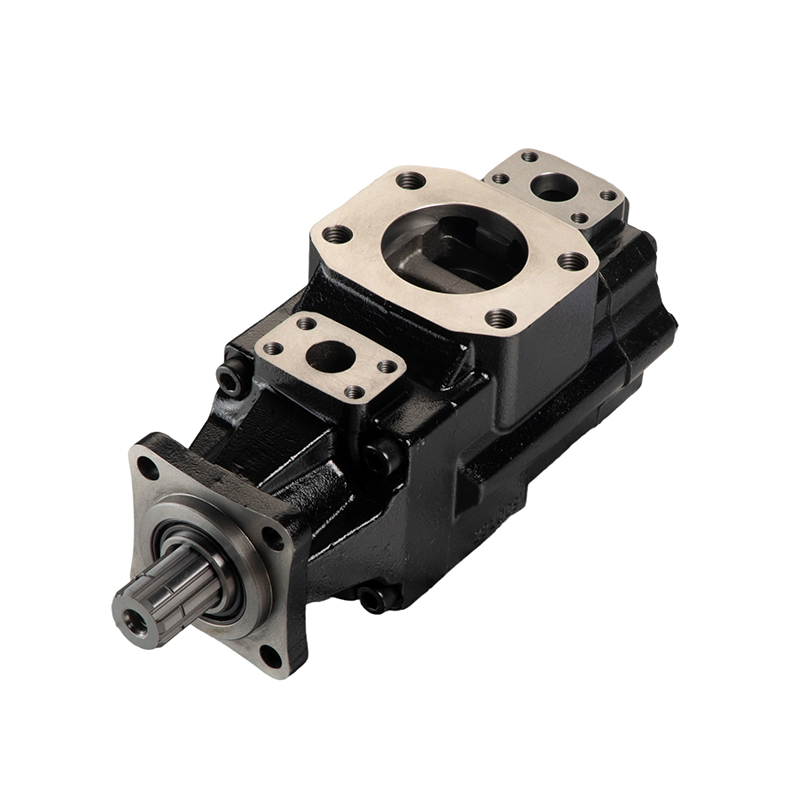

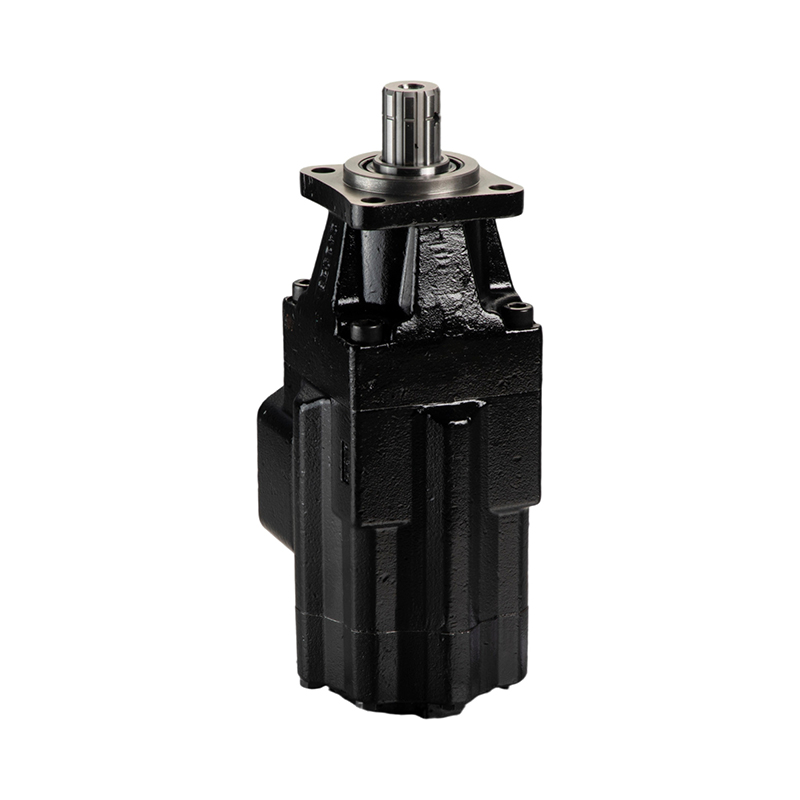

Сдвоенный насос T6GCC, T67GCB, T7GBB

T6GCC	-B25	-B17	-6	R	02	-B	1	10
Серия	Поток-насос со стороны вала	Поток-насос со стороны крышки	Тип вала	Вращение	Положения портов	Конструкционный номер	Уровень уплотнения	Размеры портов
T6GCC	B03, B05, B06, B08, B10, B12, B14, B17, B20, B22, B25, B28, B31	B03, B05, B06, B08, B10, B12, B14, B17, B20, B22, B25, B28, B31	См. размер вала	Если смотреть со стороны вала насоса R-правое для clockwise L-левое для counter- clockwise	см. ниже	B	1-S1, (Buna) \|NBR Нитрильный каучук 5-S5, (Viton) Фторкаучук	00, 01, 10, 11 См. монтажные размеры
T67GCB	B03, B05, B06, B08, B10, B12, B14, B17, B20, B22, B25, B28, B31	B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20
T7GBB	B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20	B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20

B03 B означает структуру двух направляющих клапанных плит.‌ Данные соответствующих серий и моделей единообразны. Пожалуйста, см. данные T6 series-single pumps.

Положения портов (Если смотреть со стороны вала насоса)

Сдвоенный насос T6GCC, T67GCB, T7GBB (6)

Монтажные размеры

Сдвоенный-насос-T6GCC,-T67GCB,-T7GBB-(7)

	Масляный порт		Фланец	Монтажные размеры (мм)
	Масляный порт		Фланец	A1	B1	ΦC1	D1	T1 Резьба
T6GCC T67GCB T7GBB	P1	1"	F08	26.2	52.4	25.4	76.2	3/8"-16UNCx19.0
	P2	01-11：3/4"	F06	22.2	47.6	19.0	76.2	3/8"-16UNCx19.0
	P2	00-10：1"	F08	26.2	52.4	25.4	74.7	3/8"-16UNCx19.0
	S	10-11：2-1/2"	F20	50.8	88.9	63.5	84.1	1/2"-13UNCx23.9
	S	00-01：3"	F24	61.9	106.4	76.2	84.1	5/8"-11UNCx28.4

‌Применение двухсекционных насосов T6GC: Многозадачность и повышенная эффективность‌ Конструкция двухсекционного насоса является предпочтительным выбором для машин, которым требуется независимо или синхронно выполнять несколько гидравлических задач. Эта конструкция представляет собой скачок вперед в функциональности и операционной эффективности.
