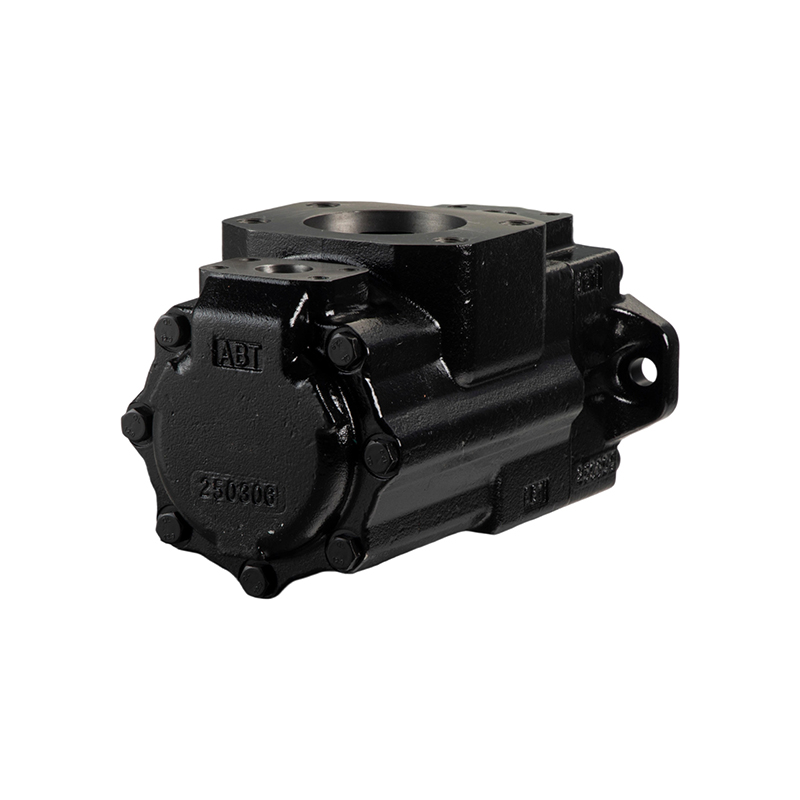

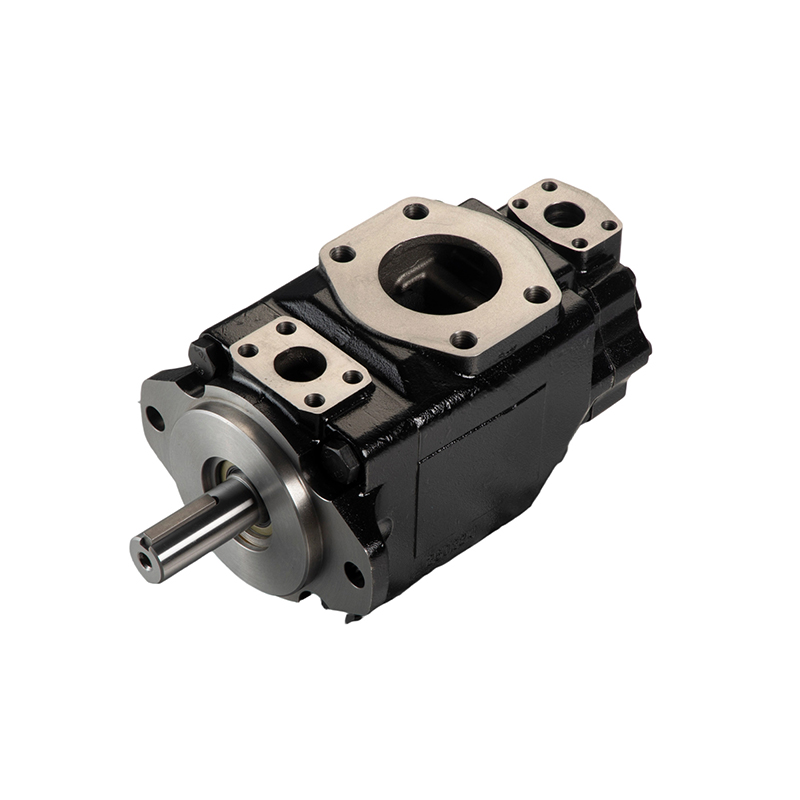

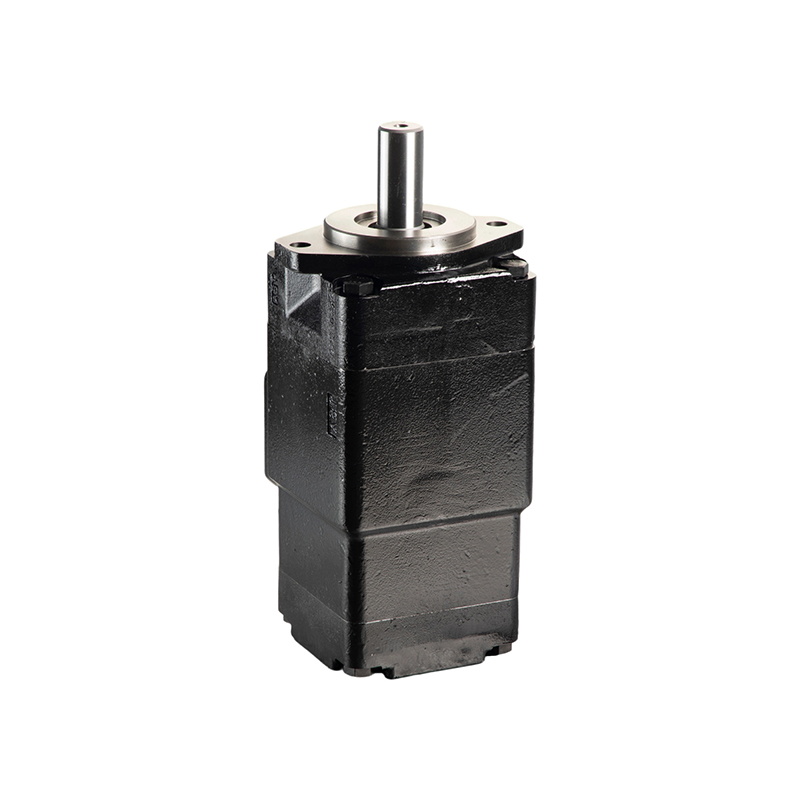

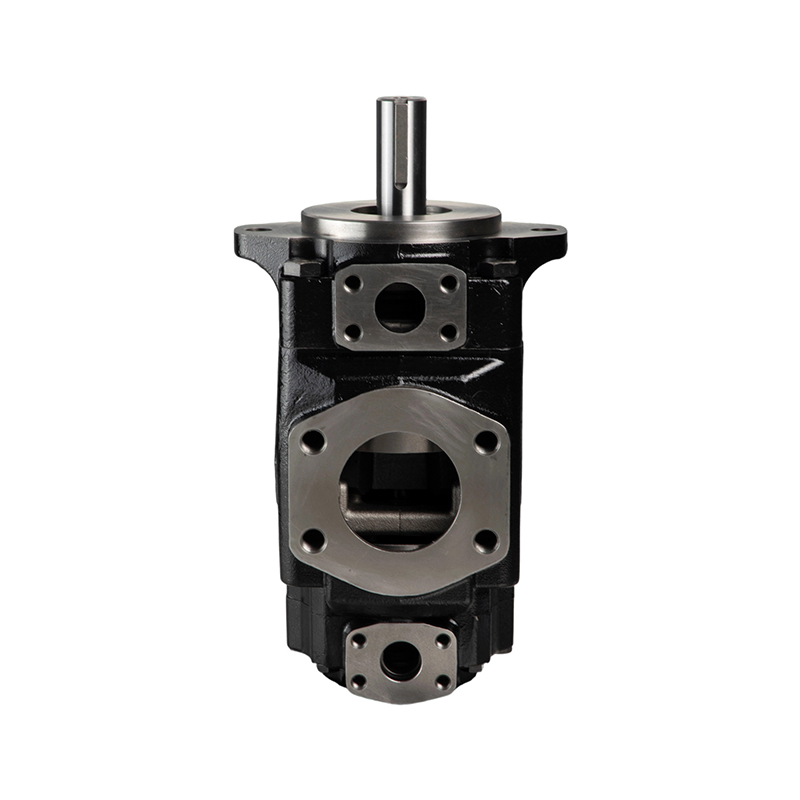

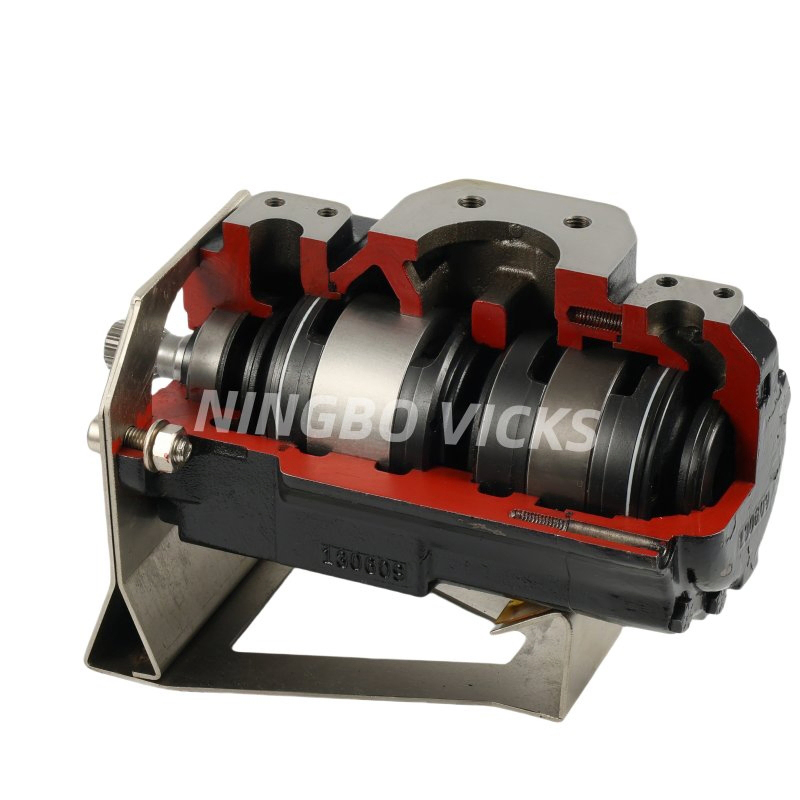

Сдвоенный насос T7BB,T67CB,T6EC
NO. Часть Кол-во 1 шахта 1 2 прямой ключ 1 3 Шестигранный болт 4 4 передняя обложка 1 5 шахтный уплотнитель 1 NO. Часть Кол-во 6 Кольцевой стопор для вала 2 7 шарикоподшипник 1 8 циркониевая втулка для отверстия 1...
Описание
маркер
| NO. | Часть | Кол-во |
| 1 | шахта | 1 |
| 2 | прямой ключ | 1 |
| 3 | Шестигранный болт | 4 |
| 4 | передняя обложка | 1 |
| 5 | шахтный уплотнитель | 1 |
| NO. | Часть | Кол-во |
| 6 | Кольцевой стопор для вала | 2 |
| 7 | шарикоподшипник | 1 |
| 8 | циркониевая втулка для отверстия | 1 |
| 9 | прямоугольное уплотнительное кольцо | 1 |
| 10 | передняя гильза | 1 |
| NO. | Часть | Кол-во |
| 11 | средняя часть тела | 1 |
| 12 | задняя картриджная часть | 1 |
| 13 | прямоугольное уплотнительное кольцо | 1 |
| 14 | задняя крышка | 1 |
| 15 | Шестигранный болт | 4 |
Обозначение модели
| T6CC | S | W | -025 | -017 | -1 | R | 02 | -C | 1 | 10 |
| Серия | Код типа | Код типа замены | Насос с коническим выходным отверстием | Концевой насос с защитой от перелива | Тип шахты |
Вращение |
Портовые позиции | Номер проекта | Уровень герметичности | Размеры порта |
| T7BB | NO: ИСПОЛЬЗУЙТЕ ISO 3019
Монтажное фланцевое соединение
S: ИСПОЛЬЗОВАТЬ SAE C J744 установочная фланцевая часть |
NO | B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20 | B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20 |
Видите размер шестерни |
Виден с конца штока насоса
R - правая рука для движения по часовой стрелке
L- левая рука для против часовой стрелки |
см. рисунок ниже |
C |
1-S1, (Buna) NBR Нитрильный каучук
5-S5, (Viton) фторкаучук |
00, 01, M1, M0
см. размеры установки |
| T7DB | B14, B17, B20, B22, B24, B28, B31, B35, B38, B42 |
B02, B03, B04, B05, B06, B07, B08, B10, B12, B15 |
00, 01, M1, M0
см. размеры установки |
|||||||
| T6DD | B14, B17, B20, B24, B28, B31, B35, B38, B42, B45, B50, B61 | B14, B17, B20, B24, B28, B31, B35, B38, B42, B45, B50, B61 |
No |
|||||||
| T7DD | B14, B17, B20, B22, B24, B28, B31, B35, B38, B42 | B14, B17, B20, B22, B24, B28, B31, B35, B38, B42 | ||||||||
| T7EB | 042, 045, 050, 052, 054,
057, 062, 066, 072, 085 |
B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20 | ||||||||
| T7ED | 042, 045, 050, 052, 054,
057, 062, 066, 072, 085 |
B14, B17, B20, B22, B24, B28, B31, B35, B38, B42 | ||||||||
| T7EE | 042, 045, 050, 052, 054,
057, 062, 066, 072, 085 |
042, 045, 050, 052, 054,
057, 062, 066, 072, 085 |
||||||||
| T67CB | НО:
промышленный тип M: грузовой автомобиль типа P: грузовой автомобиль с двойными уплотнительными комплектами |
W:
Heavy str keyed shaft |
003/B03, 005/B05, 006/ B06, 008/B08, 010/B10, 012/B12, 014/B14, 017/ B17, 020/B20, 022/B22, 025/B25, 028/B28, 031/B31 |
B02, B03, B04, B05, B06, B07, B08, B10, B12, B15 |
11, M1 |
|||||
| T6CC | 003/B03, 005/B05, 006/ B06, 008/B08, 010/B10, 012/B12, 014/B14, 017/ B17, 020/B20, 022/B22, 025/B25, 028/B28, 031/B31 | 003/B03, 005/B05, 006/ B06, 008/B08, 010/B10, 012/B12, 014/B14, 017/ B17, 020/B20, 022/B22, 025/B25, 028/B28, 031/B31 | 00, 01, 10, 11, M0, M1, W0, W1
См. размеры установки |
|||||||
| T67DB | 014/B14, 017/B17, 020/ B20, 024/B24, 028/B28, 031/B31, 035/B35, 038/ B38, 042/B42, 045/B45, 050/B50, 061 |
B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20 |
00, 01, M0, M1 См. размеры установки |
|||||||
| T67DC | B14, B17, B20, B22, B24, B28, B31, B35, B38, B42 | 003/B03, 005/B05, 006/ B06, 008/B08, 010/B10, 012/B12, 014/B14, 017/ B17, 020/B20, 022/B22, 025/B25, 028/B28, 031/B31 | ||||||||
| T6DC | 014/B14, 017/B17, 020/ B20, 024/B24, 028/B28, 031/B31, 035/B35, 038/ B38, 042/B42, 045/B45, 050/B50, 061 | 003/B03, 005/B05, 006/ B06, 008/B08, 010/B10, 012/B12, 014/B14, 017/ B17, 020/B20, 022/B22, 025/B25, 028/B28, 031/B31 | ||||||||
| T67EB | 042, 045, 050, 052, 057,
062, 066, 072, 085 |
B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20 |
No |
|||||||
| T6EC | 042, 045, 050, 052, 057,
062, 066, 072, 085 |
003/B03, 005/B05, 006/ B06, 008/B08, 010/B10, 012/B12, 014/B14, 017/ B17, 020/B20, 022/B22, 025/B25, 028/B28, 031/B31 | ||||||||
| T67EC | 042, 045, 050, 052, 057,
062, 066, 072, 085 |
003/B03, 005/B05, 006/ B06, 008/B08, 010/B10, 012/B12, 014/B14, 017/ B17, 020/B20, 022/B22, 025/B25, 028/B28, 031/B31 | ||||||||
| T6ED | 042, 045, 050, 052, 057,
062, 066, 072, 085 |
014/B14, 017/B17, 020/ B20, 024/B24, 028/B28, 031/B31, 035/B35, 038/ B38, 042/B42, 045/B45, 050/B50, 061 | ||||||||
| T6EE | 042, 045, 050, 052, 057,
062, 066, 072, 085 |
042, 045, 050, 052, 057,
062, 066, 072, 085 |
В коде смещения 0 означает однокамерную конструкцию рулевого клапана, а B означает двухкамерную конструкцию рулевого клапана.
Данные соответствующих серий и моделей согласованы. Пожалуйста, ознакомьтесь с данными серийного насоса T6.
Размеры установки
| Код | P1 | P2 | S | |
| T6CC | 00(0M) | 1" | 1" | 3" |
| 01(W0) | 1" | 3/4" | 3" | |
| 10(1M) | 1" | 1" | 2-1/2" | |
| 11(W1) | 1" | 3/4" | 2-1/2" | |
| T6DC T7DB(S) | 00(M0) | 1-1/4" | 1" | 3" |
| 01(M1) | 1-1/4" | 3/4" | 3" |
| T6CC | T6DC | |
| E | 38.1 | 38.1 |
| F | 101.6 | 114.3 |
| G | 265.6 | 286.0 |
| I | 88.2 | 109.5 |
| J1 J2 | 101.60
101.55 |
127.00
126.95 |
| N | 146.0 | 181.0 |
| O | 174.5 | 212.4 |
| ΦP | 14.3 | 17.5 |
| T6EC | T6ED | |
| E | 52.3 | 52.3 |
| F | 118.5 | 133.5 |
| G | 331.6 | 361.0 |
| I | 136.7 | 148.2 |
| J1 J2 | 127.00
126.95 |
127.00
126.95 |
| N | 181.0 | 181.0 |
| O | 213.0 | 213.0 |
| ΦP | 17.5 | 17.5 |
| T6EE | T6EES | |
| E | 42.9 | 42.9 |
| F | 167.3 | 167.3 |
| G | 406.8 | 406.8 |
| I | 157.9 | 157.9 |
| J1 J2 | 250.00
249.93 |
165.10
165.05 |
| N | 222.7x222.7 | 224.5x224.5 |
| O | 273x273 | 273x273 |
| ΦP | 22 | 20.6 |
| Нефтяной порт | Фланец | Установочные размеры (мм) | ||||||
| A1 | B1 | ΦC1 | D1 | T1Нить | ||||
| T6CC | P1 | 1" | F08 | 26.2 | 52.4 | 25.4 | 76.2 | 3/8"-16UNCx19.0 (M10x19) |
| P2 | 3/4" | F06 | 22.2 | 47.6 | 19.0 | 76.2 | 3/8"-16UNCx19.0(M10x19) | |
| 1" | F08 | 26.2 | 52.4 | 25.4 | 74.7 | |||
| S | 2-1/2" | F20 | 50.8 | 88.9 | 63.5 | 84.1 | 1/2"-13UNCx23.9(M12x24) | |
| 3" | F24 | 61.9 | 106.4 | 76.2 | 84.1 | 5/8"-11UNCx28.4(M16x28) | ||
| T6DC | P1 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 82.6 | 7/16"-14UNCx22.3(M12x22) |
|
P2 |
3/4" | F06 | 22.2 | 47.6 | 19.0 | 74.7 | 3/8"-16UNCx19.0(M10x19) | |
| 1" | F08 | 26.2 | 52.4 | 25.4 | 74.7 | |||
| S | 3" | F24 | 61.9 | 106.4 | 76.2 | 88.9 | 5/8"-11UNCx28.4(M16x28.4) | |
|
T6EC |
P1 | 1-1/2" | F12 | 35.7 | 69.9 | 38.1 | 98.6 | 1/2"-13UNCx23.4 |
| P2 | 1" | F08 | 26.2 | 52.4 | 25.4 | 74.7 | 3/8"-16UNCx19.0 | |
| S | 3-1/2" | F28 | 69.9 | 120.7 | 88.9 | 102.4 | 5/8"-11UNCx29.5 | |
| T6ED | P1 | 1-1/2" | F12 | 35.7 | 69.9 | 38.1 | 98.6 | 1/2"-13UNCx23.4 |
| P2 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 101.6 | 7/16"-14UNCx24.0 | |
| S | 4" | F32 | 77.8 | 130.2 | 101.6 | 102.4 | 5/8"-11UNCx30.0 | |
| T6EE(S) | P1 | 1-1/2" | F12 | 35.7 | 69.9 | 38.1 | 139.7 | 1/2"-13UNCx30 |
| P2 | 1-1/2" | F12 | 35.7 | 69.9 | 37.1 | 98.6 | 1/2"-13UNCx23.4 | |
| S | 4" | F32 | 77.8 | 130.2 | 101.6 | 115 | 5/8"-11UNCx30 | |
Размеры установки
| Код | P1 | P2 | S | |
| T7BB(S) | 00(0M) | 1" | 3/4" | 2-1/2" |
| 01(M1) | 3/4" | 3/4" | 2-1/2" |
| T7DB | T7DBS | T67DB | |
| E | 38.1 | 38.1 | 38.1 |
| F | 114.3 | 114.3 | 114.3 |
| G | 286.0 | 286.0 | 286.0 |
| I | 109.5 | 109.5 | 109.5 |
| J1 J2 | 125.00
124.94 |
127.00
126.95 |
127.00
126.95 |
| N | 180.0 | 181.0 | 181.0 |
| O | 212.4 | 212.4 | 212.4 |
| ΦP | 18.0 | 17.5 | 17.5 |
| T7EB | T7EBS | T67EB | |
| E | 52.3 | 52.3 | 52.3 |
| F | 118.5 | 118.5 | 118.5 |
| G | 331.6 | 331.6 | 331.6 |
| I | 136.7 | 136.7 | 136.7 |
| J1 J2 | 125.00
124.94 |
127.00
126.95 |
127.00
126.95 |
| N | 180.0 | 181.0 | 181.0 |
| O | 213.0 | 213.0 | 213.0 |
| ΦP | 18.0 | 17.5 | 17.5 |
| Нефтяной порт | Фланец | Установочные размеры (мм) | ||||||
| A1 | B1 | ΦC1 | D1 | T1Нить | ||||
| T7BB(S) | P1 | 1" | F08 | 26.2 | 52.4 | 25.4 | 76.2 | 3/8"-16UNCx19.0 (M10x19) |
| 3/4" | F06 | 22.2 | 47.6 | 19.0 | 76.2 | |||
| P2 | 3/4" | F06 | 22.2 | 47.6 | 19.0 | 76.2 | 3/8"-16UNCx19.0(M10x19) | |
| S | 2-1/2" | F20 | 50.8 | 88.9 | 63.5 | 84.1 | 1/2"-13UNCx23.9(M12x24) | |
| T7DB(S) | P1 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 82.6 | 7/16"-14UNCx22.3(M12x22) |
| P2 | 3/4" | F06 | 22.2 | 47.6 | 19.0 | 74.7 | 3/8"-16UNCx19.0(M10x19) | |
| 1" | F08 | 26.2 | 52.4 | 25.4 | 74.7 | |||
| S | 3" | F24 | 61.9 | 106.4 | 76.2 | 88.9 | 5/8"-11UNCx29(M16x29) | |
| T67CB | P1 | 1" | F08 | 26.2 | 52.4 | 25.4 | 76.2 | 3/8"-16UNCx19.0(M10x19) |
| P2 | 3/4" | F06 | 22.2 | 47.6 | 19.0 | 76.2 | 3/8"-16UNCx19.0(M10x19) | |
| S | 2-1/2" | F20 | 50.8 | 88.9 | 63.5 | 84.1 | 1/2"-13UNCx23.9(M12x30) | |
| T67DB | P1 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 82.6 | 7/16"-14UNCx22.3 |
| P2 | 3/4" | F06 | 22.2 | 47.6 | 19.0 | 76.2 | 3/8"-16UNCx19.0 | |
| S | 3" | F24 | 61.9 | 106.4 | 76.2 | 88.9 | 5/8"-11UNC×29.5 | |
| T67EB | P1 | 1-1/2" | F12 | 35.7 | 69.9 | 38.1 | 98.6 | 1/2"-13UNCx23.4 |
| P2 | 3/4" | F06 | 22.2 | 47.6 | 19.0 | 76.2 | 3/8"-16UNCx19.0 | |
| S | 3-1/2" | F28 | 69.9 | 120.7 | 88.9 | 102.4 | 5/8"-11UNC×29.5 | |
| T7EB(S) | P1 | 1-1/2" | F12 | 35.7 | 69.9 | 38.1 | 98.6 | 1/2"-13UNCx23.4 |
| P2 | 3/4" | F06 | 22.2 | 47.6 | 19.0 | 74.7 | 3/8"-16UNCx19.0 | |
| S | 3-1/2" | F28 | 69.9 | 120.7 | 88.9 | 102.4 | 5/8"-11UNCx29.5 | |
Размеры установки
| T6DD T7DD | T6DDS T7DDS | T67DC | |
| E | 38.3 | 38.3 | 38.1 |
| F | 148.3 | 148.3 | 114.3 |
| G | 347.7 | 347.7 | 286.0 |
| I | 134.2 | 134.2 | 109.5 |
| J1 J2 | 125.000
124.937 |
127.00
126.95 |
127.00
126.95 |
| N | 180.0 | 181.0 | 181.0 |
| O | 213.0 | 213.0 | 212.4 |
| ΦP | 14.0 | 14.3 | 17.5 |
| T7ED | T7EDS | T67EC | |
| E | 52.3 | 52.3 | 52.3 |
| F | 133.5 | 133.5 | 118.5 |
| G | 361.0 | 361.0 | 331.6 |
| I | 148.2 | 148.2 | 136.7 |
| J1 J2 | 125.00
124.94 |
127.00
126.95 |
127.00
126.95 |
| N | 180.0 | 181.0 | 181.0 |
| O | 213.0 | 213.0 | 213.0 |
| ΦP | 18.0 | 17.5 | 17.5 |
| T7EE | T7EES | |
| E | 42.9 | 42.9 |
| F | 167.3 | 167.3 |
| G | 406.8 | 406.8 |
| I | 157.9 | 157.9 |
| J1 J2 | 250.00
249.93 |
165.10
165.05 |
| N | 222.7x222.7 | 224.5x224.5 |
| O | 273x273 | 273x273 |
| ΦP | 22 | 20.6 |
| Нефтяной порт | Фланец | Установочные размеры (мм) | ||||||
| A1 | B1 | ΦC1 | D1 | T1口螺纹 Thread | ||||
| T6DD(S) T7DD(S) | P1 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 101.6 | 7/16"-14UNCx22.3 |
| P2 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 101.6 | 7/16"-14UNCx24 | |
| S | 4" | F32 | 77.8 | 130.2 | 101.6 | 114.9 | 5/8"-11UNCx30 | |
|
T7ED(S) |
P1 | 1-1/2" | F12 | 35.7 | 69.9 | 37.1 | 98.6 | 1/2"-13UNCx23.4 |
| P2 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 101.6 | 7/16"-14UNCx24 | |
| S | 4" | F32 | 77.8 | 130.2 | 101.6 | 102.4 | 5/8"-11UNCx30 | |
|
T7EE(S) |
P1 | 1-1/2" | F12 | 35.7 | 69.9 | 38.1 | 139.7 | M12x30 |
| P2 | 1-1/2" | F12 | 35.7 | 69.9 | 37.1 | 98.6 | M12x30 | |
| S | 4" | F32 | 77.8 | 130.2 | 101.6 | 115 | M16x30 | |
|
T67DC |
P1 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 82.6 | 7/16"-14UNCx22.3 |
| P2 | 1" | F08 | 26.2 | 52.4 | 25.4 | 74.7 | 3/8"-16UNCx19.0 | |
| S | 3" | F24 | 61.9 | 106.4 | 76.2 | 88.9 | 5/8"-11UNCx28.5 | |
|
T67EC |
P1 | 1-1/2" | F12 | 35.7 | 69.9 | 37.1 | 98.6 | 1/2"-13UNCx23.4 |
| P2 | 1" | F08 | 26.2 | 52.4 | 25.4 | 74.7 | 3/8"-16UNCx19.0 | |
| S | 3-1/2" | F28 | 69.9 | 120.7 | 88.9 | 102.4 | 5/8"-11UNCx29.5 | |
Приложение
связаться с нами
Сопутствующие популярные продукты
Серволопастной насос серии ABT
ABT Серия лопастных сервонасосов Сервонасос серии ABT - это высокопроизводительный сп...
Плунжерный насос LA10VSO31
Аксиально-поршневой регулируемый насос серии LA10VSO 31 Особенности Регул...
Полностью электрический IMM
Полностью электрический IMM Компания Vicks Intelligent Equipment представляет будущее...
Картридж VQ
Описание продукта Серия VQ: Высокопроизводительные картриджи лопастных насосов для сл...
VG ВНУТРЕННИЙ ЗУБЧАТЫЙ НАСОС-КОМБИНИРОВАННЫЙ НАСОС
Насос Cobined состоит из двух отдельных насосов, собранных последовательно, с двумя независимыми ...
Картридж V
Точнотехнические картриджи вантовых насосов серии V: сердце вашей гидравлической системы Как веду...
VG ВНУТРЕННИЙ ЗУБЧАТЫЙ НАСОС-ДВОЙНОЙ НАСОС
Двойной насос состоит из двух одинарных насосов, собранных последовательно, с одним входом для ма...
Сердечник насоса T6/T7
NO. Часть Количество 1 Винт с потайной головкой и шлицем 2 2 Комплект уплотнений внутренних з...
Сервогидравлический IMM
Компания Vicks Intelligent Equipment с гордостью предлагает наш передовой ассортимент электрогидр...
Шестеренчатый насос Sumitomo
Основные характеристики 1.Конструкция сабвуфера: Уникальный линейный сопряженный проф...
ВНУТРЕННИЙ ШЕСТЕРЕНЧАТЫЙ НАСОС VG – ОДНОНАСОСНЫЙ
Представление модели VG1 -63 R E W -A1 Серия мл/р Вытеснение Вращение Тип в...
Плунжерный насос LA10VSO52/53
Аксиально-поршневой регулируемый насос Особенности Регулируемый насос с а...
Пластинчатый мотор M4C
Модельное обозначение M4C 067 -1 N 00 A 1 02 Серия мл/об Рабочий объем Тип вала ...
Тройные насосы SQP
Обозначение модели (F3-) SQP321 -35 -17 5 -86 CCC (F) -(LH) -18 Заправка ...
Серия 50V
Описание продукта Пластинчатые насосы серии 50V компании Vickers с фиксированным рабо...
