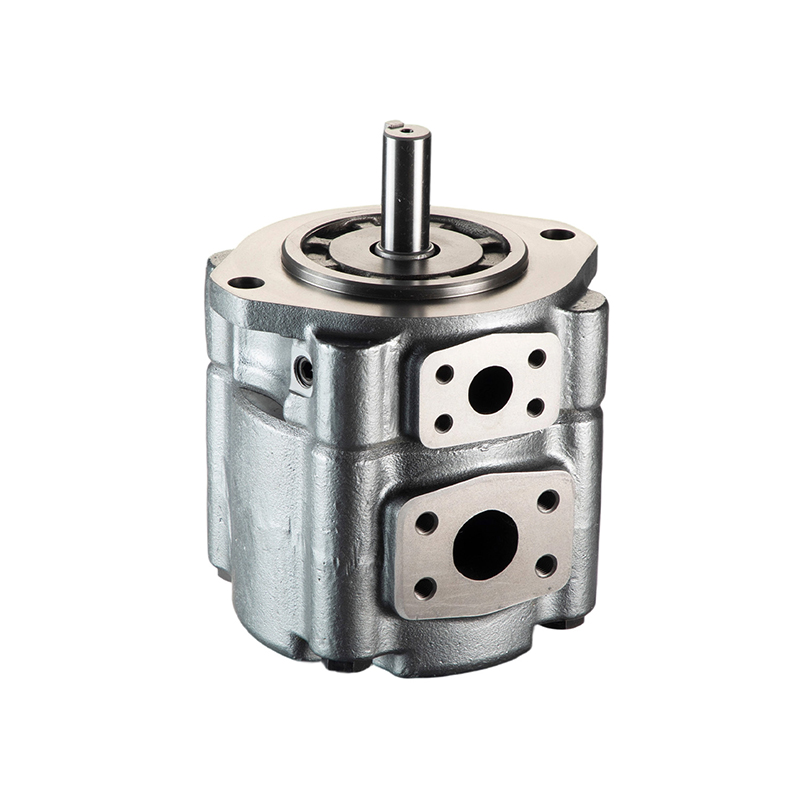

Серволопастной насос серии ABT
-
Сдвоенный насос
-
Введение в серию VG
-

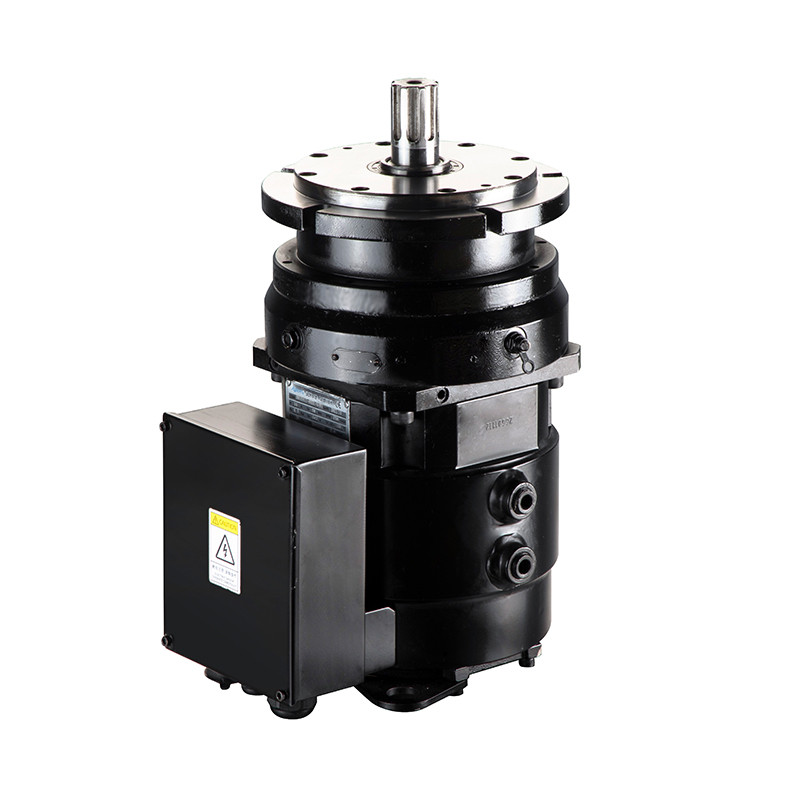

Планетарный редуктор ABT
-
СЕРВОНАСОСНЫЕ АГРЕГАТЫ
-
Шестеренчатый насос Sumitomo
-
Сдвоенные насосы V
-
СЕРВОМОТОР С ПРЯМЫМ ПРИВОДОМ ABT
-
PHYSIS Сервомотор для поверхностного монтажа — ультратонкая серия
-
Серия 50V
-
VG ВНУТРЕННИЙ ЗУБЧАТЫЙ НАСОС-КОМБИНИРОВАННЫЙ НАСОС
-

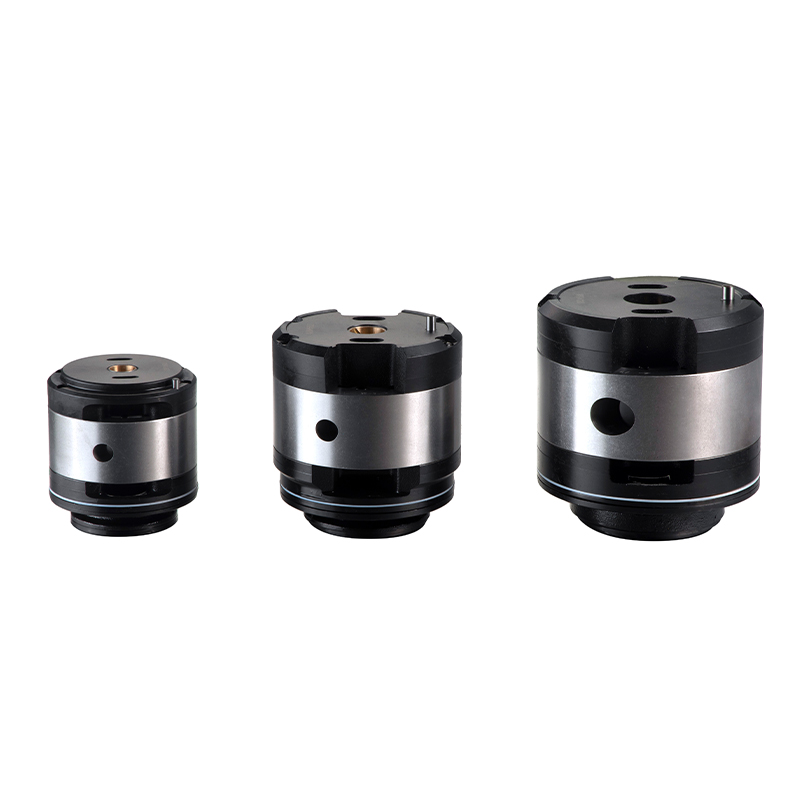

Сердечник насоса T6/T7
-
Одинарный насос T6C,T7B
-
Одинарный насос VQ
-

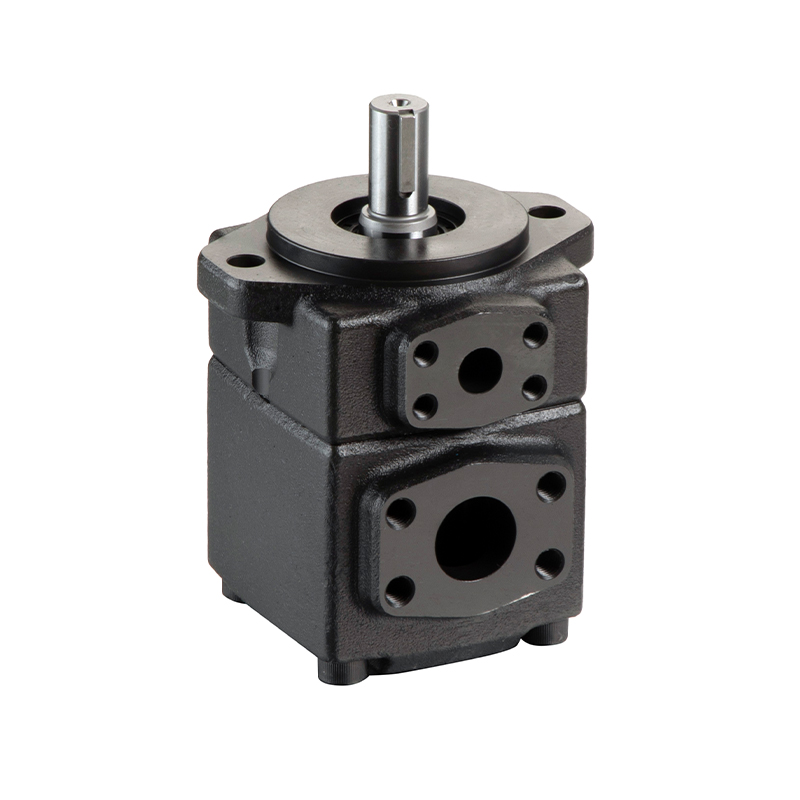

Одинарный насос

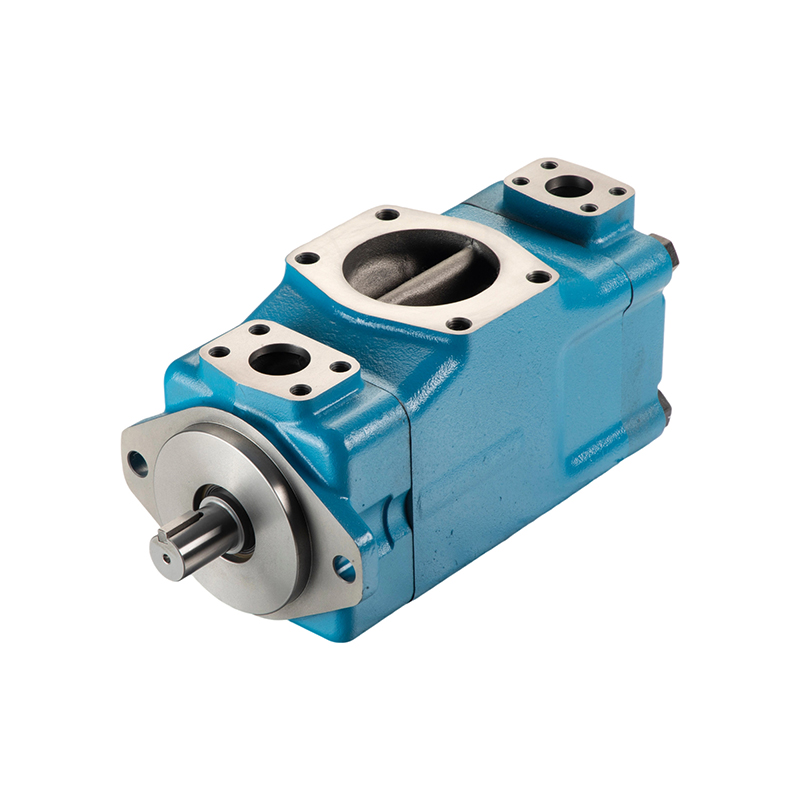

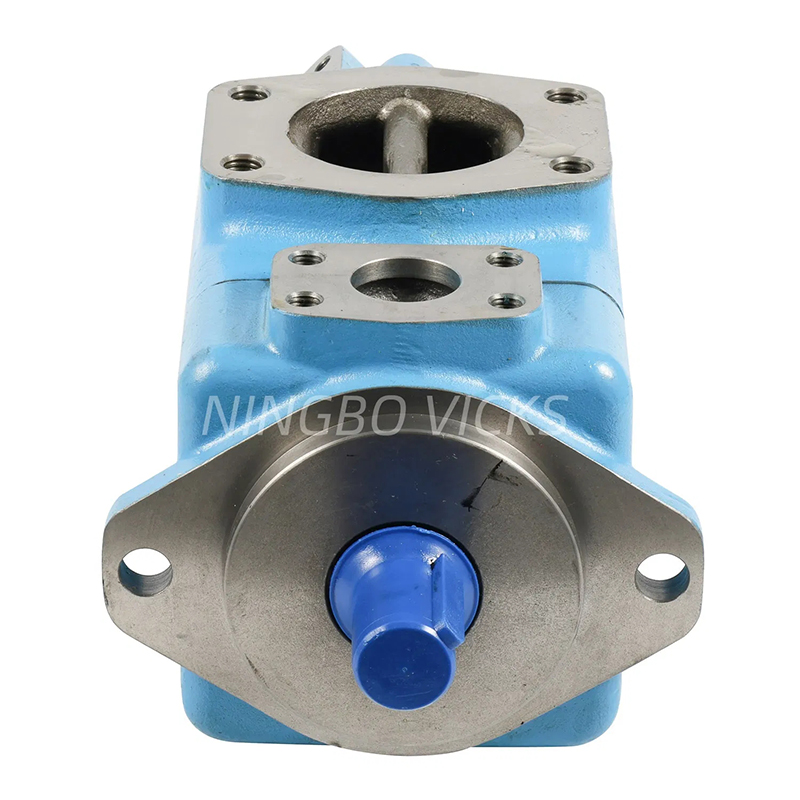

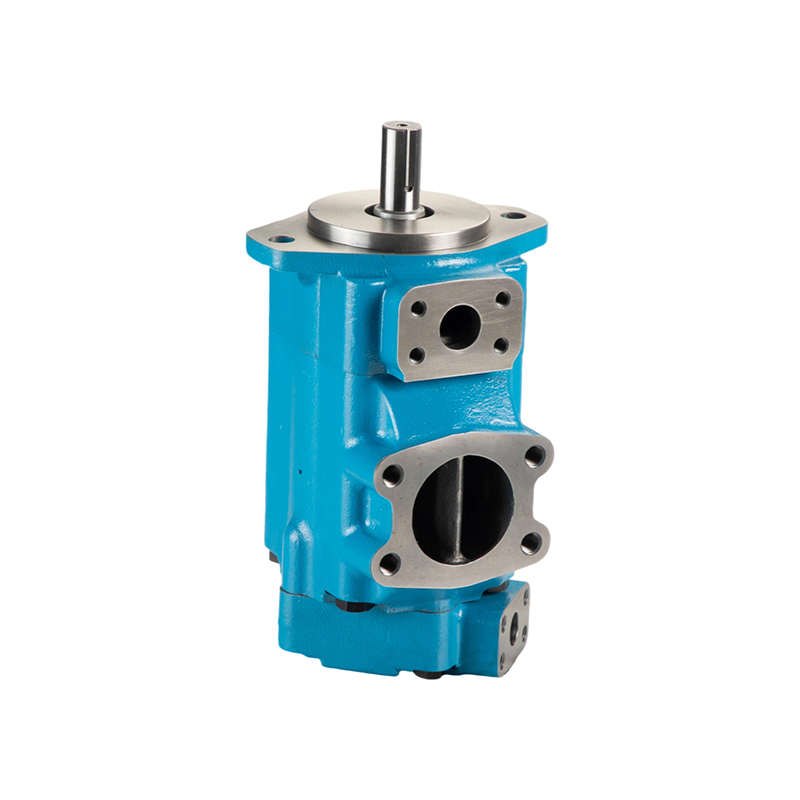

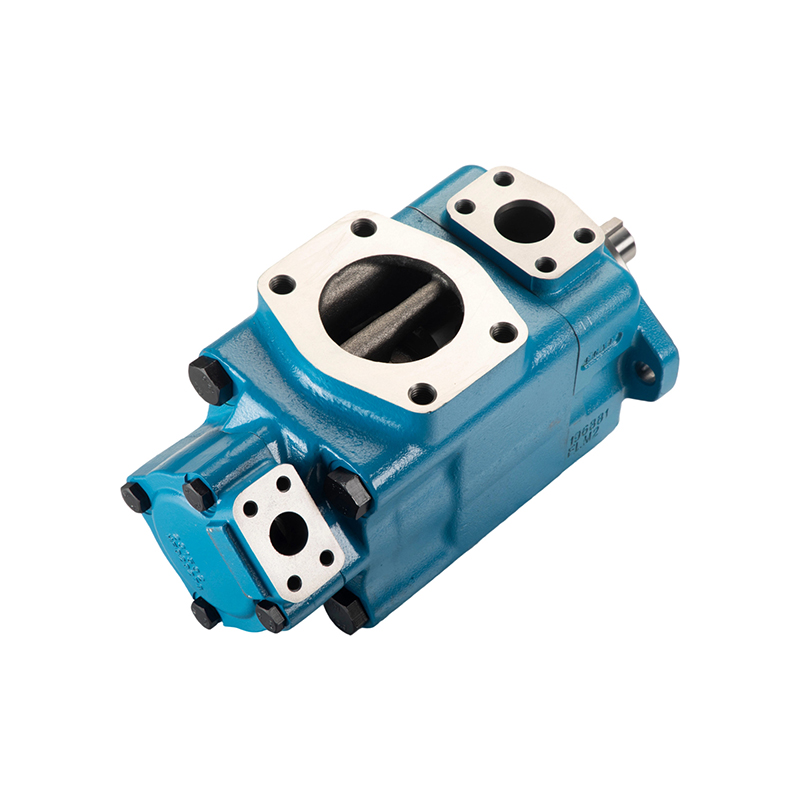

Сдвоенный насос VQ

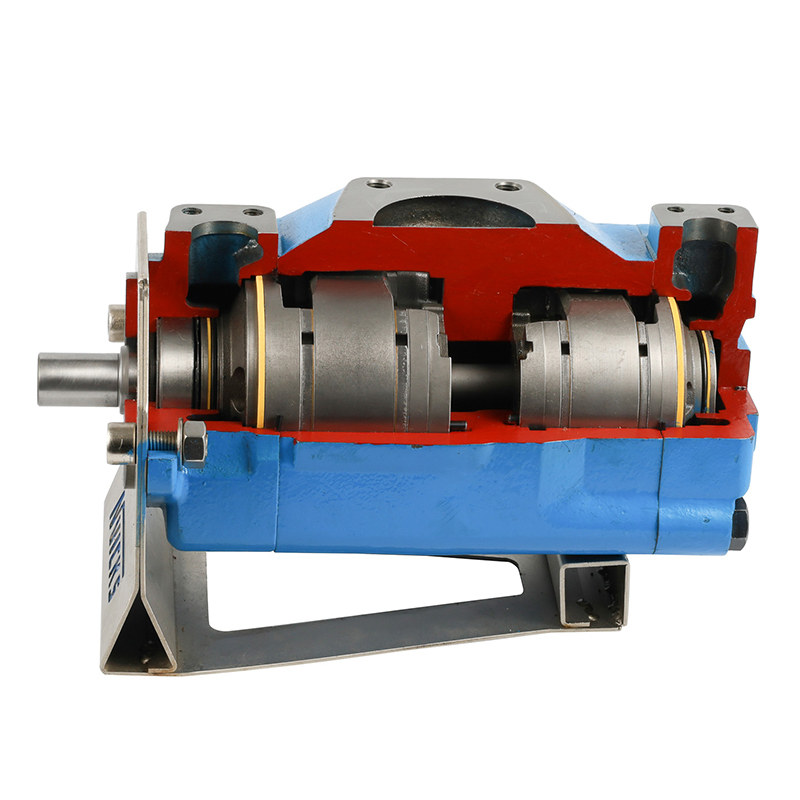

Серия-двойные насосы NO. Часть Количество 1 прямой ключ 1 2 шахта 1 3 передняя обложка 1 4 шпоночное уплотнение 1 5 прокладка 1 6 шарикоподшипник 1 NO. Часть Количество 7 кольцевой стопор для вала 1 8 ограничит...
Описание
маркер
Серия-двойные насосы
| NO. | Часть | Количество |
| 1 | прямой ключ | 1 |
| 2 | шахта | 1 |
| 3 | передняя обложка | 1 |
| 4 | шпоночное уплотнение | 1 |
| 5 | прокладка | 1 |
| 6 | шарикоподшипник | 1 |
| NO. | Часть | Количество |
| 7 | кольцевой стопор для вала | 1 |
| 8 | ограничитель типа свая | 1 |
| 9 | O-кольцо | 1 |
| 10 | передняя картриджная часть | 1 |
| 11 | тело | 1 |
| 12 | шестигранный болт | 4 |
| NO. | Часть | Количество |
| 13 | задняя гильза | 1 |
| 14 | O-кольцо | 1 |
| 15 | задняя гильза | 1 |
| 16 | шестигранный болт | 4 |
Обозначение модели
| (F3-) | 3525VQ | 38 | A | 17 | (F) | -1 | AB | 22 | R |
| Примечание | Серии | Концевой код Flow-Shaft | Портовые соединения | Flow-Cover конечный код | Тип установки | Тип шахты | Позиции аутлетов | Номер проекта | Вращение |
| Без маркировки: нефтяная серия oi
эмульсионная жидкость водный гликоль-жидкость F3: фосфатный эфирный флюид |
2520VQ | 10, 12, 14, 15,
17, 19, 21, 25 |
A-SAE
4-болтовое фланцевое соединение |
2, 3, 4, 5, 6, 7, 8,
9, 10, 11, 12, 14 |
Без маркировки: монтаж фланца
F-Foot Mountion |
1-Str ключ
86-HD Str ключ 11-шлиц |
См. ниже | 20 |
(Вид с конца штока насоса) R — правая рука для по часовой стрелке L-левая рука для против часовой стрелки |
| 3520VQ | 21, 25, 30, 32,
35, 38, 45 |
2, 3, 4, 5, 6, 7, 8,
9, 10, 11, 12, 14 |
|||||||
| 3525VQ | 21, 25, 30, 32,
35, 38, 45 |
10, 12, 14, 15,
17, 19, 21, 25 |
|||||||
| 4520VQ | 42, 45, 50, 57,
60, 66, 75 |
2, 3, 4, 5, 6, 7, 8,
9, 10, 11, 12, 14 |
|||||||
| 4525VQ | 42, 45, 50, 57,
60, 66, 75 |
10, 12, 14, 15,
17, 19, 21, 25 |
|||||||
| 4535VQ | 42, 45, 50, 57,
60, 66, 75 |
21, 25, 30, 32,
35, 38, 45 |
Позиции выпускных отверстий (вид с торца насоса)
| Позиции outlet | Все серии, кроме 4535VQ | 4535VQ |  |
|
| NO.1 выход напротив
вход |
AA | NO.2 выход 135°CCW от впуска | NO.2 выход напротив входа | |
| AB | NO.2 выход 45°CCW от впуска | NO.2 выход 90°CCW от впуска | ||
| AC | NO.2 выход 45°CW от впуска | Выход №2 в линию с входом | ||
| AD | NO.2 выход 135°CW от впуска | NO.2 выход90°CW от впуска | ||
| Выход №1 90° по часовой стрелке
от входа |
BA | NO.2 выход 135°cCW от впуска | NO.2 выход напротив входа | |
| BB | NO.2 выход 45°CCW от впуска | NO.2 выход90°CCW от впуска | ||
| BC | NO.2 выход45°CW от впуска | Выход №2 в линию с входом | ||
| BD | NO.2 выход 135°CW от впуска | NO.2 выход 90°CW от впуска | ||
Позиции отверстий (вид с торца насоса)
| Позиции аутлетов | Все серии, кроме 4535VQ | 4535VQ |  |
|
| NO.1 выпуск в линию
с впуском |
CA | NO.2 выход135°CCW от входа | Выход №2 напротив входа | |
| CB | NO.2 выход45°CCW от входа | NO.2 выход90°CCW от входа | ||
| CC | NO.2 выход45°CW от входа | Выход 2 в линию с входом | ||
| CD | NO.2 выход135°CW от входа | NO.2 выход 90°CW от входа | ||
| №1 выход 90° CW от входа |
DA | NO.2 выход135°CCW от входа | Выход №2 напротив входа | |
| DB | NO.2 выход 45°cCW от входа | NO.2 выход 90°CCW от входа | ||
| DC | NO.2 выход45°CW от входа | Выход 2 в линию с входом | ||
| DD | NO.2 выход135°CW от входа | NO.2 выход 90°CW от входа | ||
Вес продукта
| Название продукта | Серия | Вес кг | Название продукта | Серии | Вес кг | Название продукта | Серии | Вес кг |
| Картридж | 20V, 20VQ, SQP1 | 3.0 | Одно насосное устройство | 20V, 20VQ | 13.0 | Одно насосное устройство | SQP1 | 16.7 |
| 25V, 25VQ, SQP2 | 4.0 | 25V, 25VQ | 15.0 | SQP2 | 28.0 | |||
| 35V, 35VQ, SQP3 | 7.0 | 35V, 35VQ | 24.0 | SQP3 | 38.0 | |||
| 45V, 45VQ, SQP4 | 11.0 | 45V, 45VQ | 37.0 | SQP4 | 65.0 | |||
| T6C, T6CC | 4.1 | T6C | 15.7 | PV2R1 | 9.0 | |||
| T6D | 8.3 | T6D | 24.0 | PV2R2 | 17.0 | |||
| T6E | 12.8 | T6E | 43.0 | PV2R3 | 33.0 |
| Название продукта | Серия | Вес кг | Название продукта | Серии | Вес кг | Название продукта | Серии | Вес кг |
| Двойные насосы | 2520V, 2520VQ | 23.0 | Двойные насосы | SQP21 | 34.0 | Двойные насосы | T6CC | 26.0 |
| 3520V, 3520VQ | 33.0 | SQP31 | 48.0 | T6DC | 36.6 | |||
| T6EC | 55.0 | |||||||
| 3525V, 3525VQ | 35.0 | SQP32 | 50.0 | |||||
| T6ED | 66.0 | |||||||
| 4520V, 4520VQ | 46.0 | SQP41 | 80.0 | |||||
| PV2R21 | 23.0 | |||||||
| 4525V, 4525VQ | 48.0 | SQP42 | 85.0 | |||||
| PV2R31 | 41.0 | |||||||
| 4535V, 4535VQ | 58.0 | SQP43 | 95.0 | PV2R32 | 45.0 |
Приложение
связаться с нами
Сопутствующие популярные продукты
Пластинчатый мотор M4C
Модельное обозначение M4C 067 -1 N 00 A 1 02 Серия мл/об Рабочий объем Тип вала ...

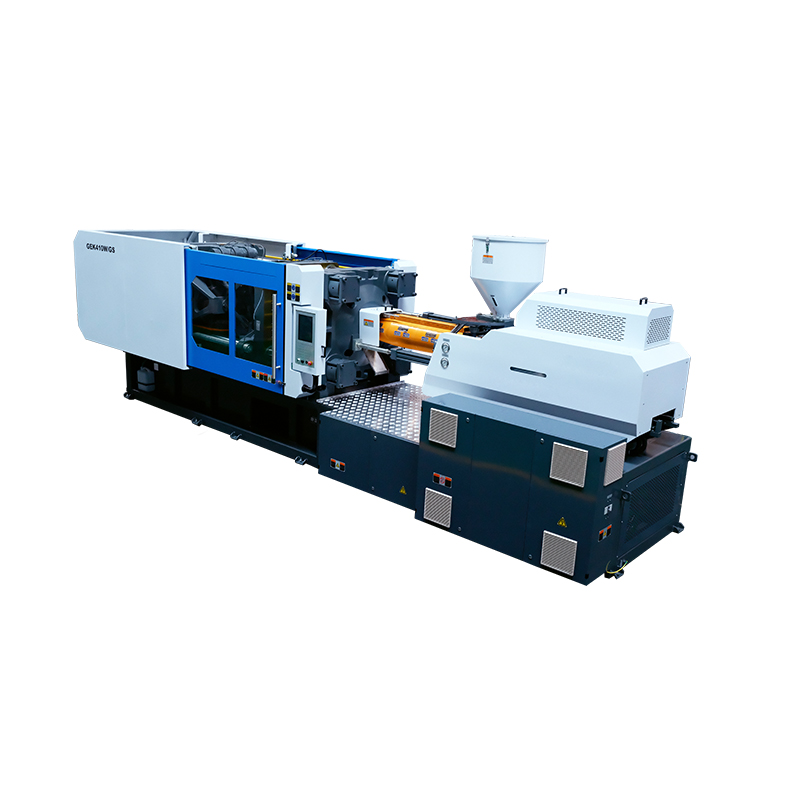

Гидравлический IMM
Гидравлический IMM Компания Vicks Intelligent Equipment предлагает надежные и экономи...
PHYSIS Сервомотор для поверхностного монтажа — ультратонкая серия
Серия ULTRACT Параметры Модель двигателя Номинальная скорость Номинальный крутя...

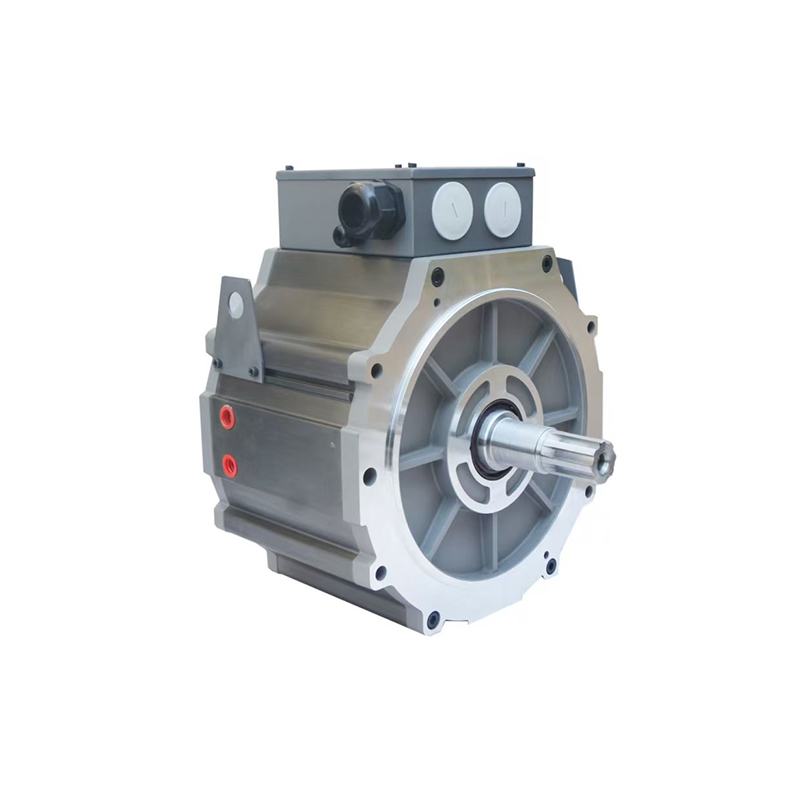

СЕРВОМОТОР С ПРЯМЫМ ПРИВОДОМ ABT
СЕРВОМОТОР С ПРЯМЫМ ПРИВОДОМ ABT 1.Высокая адаптивность: Он может удовлетворить соотв...

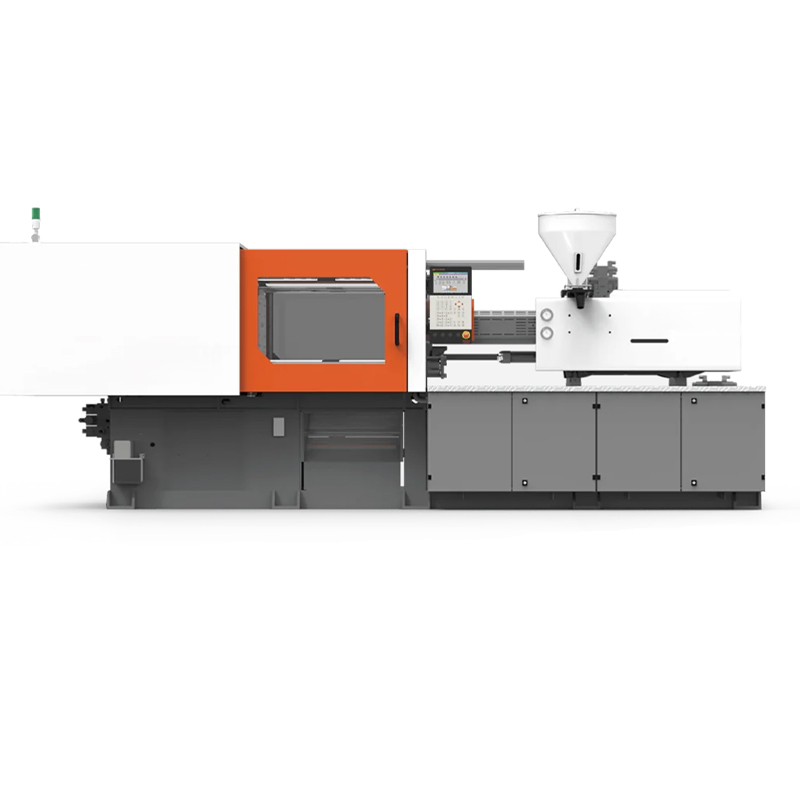

Сервогидравлический IMM
Компания Vicks Intelligent Equipment с гордостью предлагает наш передовой ассортимент электрогидр...
Одинарный насос T6C,T7B
Высокопроизводительные пластинчатые насосы штифтового типа высокого давления широко применяются в...

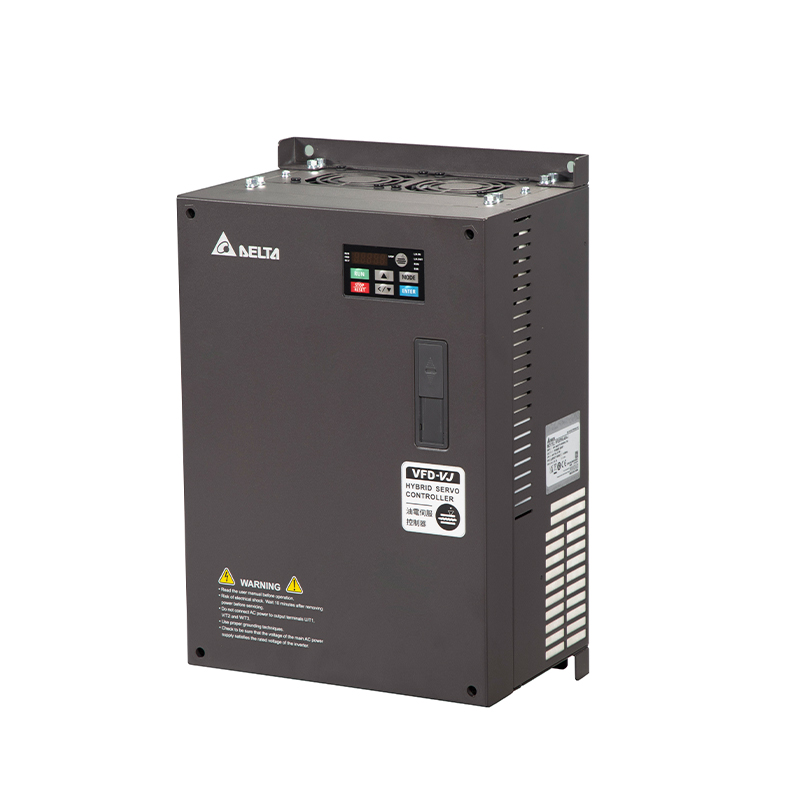

Сервопривод Delta
Серия VFD-VJ - это маслоэлектрический сервопривод, который Delta посвятила резиновой и пластиково...
V10, V20
Технические данные V10/V20 Серия однопоточных насосов: обеспечивают точность и произв...
СЕРВОМОТОР ABT
ABT Motor - это высокопроизводительный двигатель с постоянным магнитом. синхронный серводвигатель...
Интегрированная сервомашина
Представление интегрированной сервомашинки NVK Обеспечивая пр...

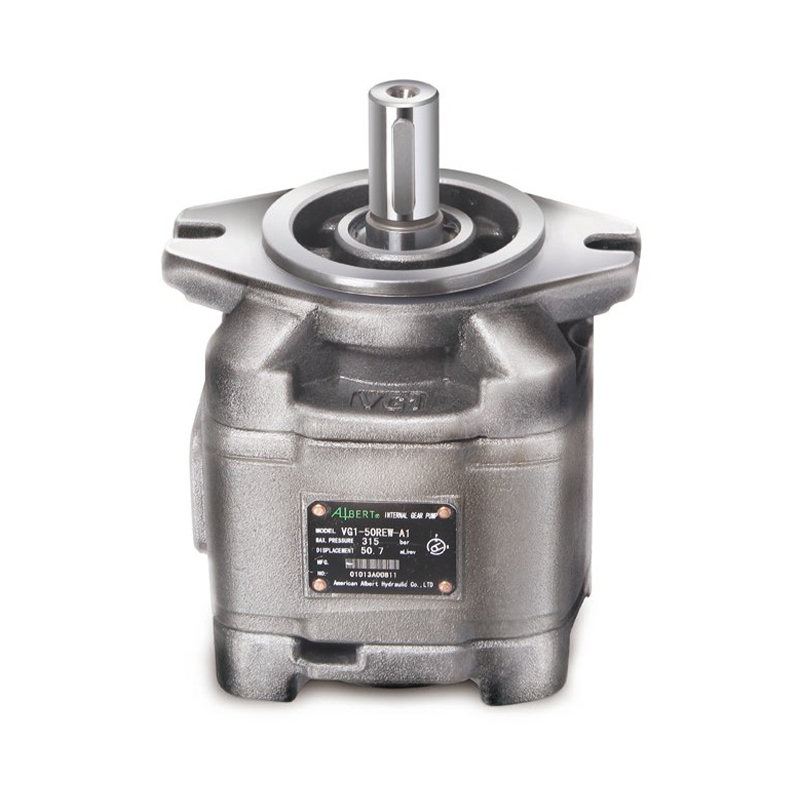

Введение в серию VG
Шестеренные насосы серии VG разработаны нашей компанией и компанией American Albert Fluid Power C...
Сдвоенные насосы V
Сдвоенные насосы V (F3-) 3525V A 17 -1 AB 22 R Примечание Серии Портовые соедине...

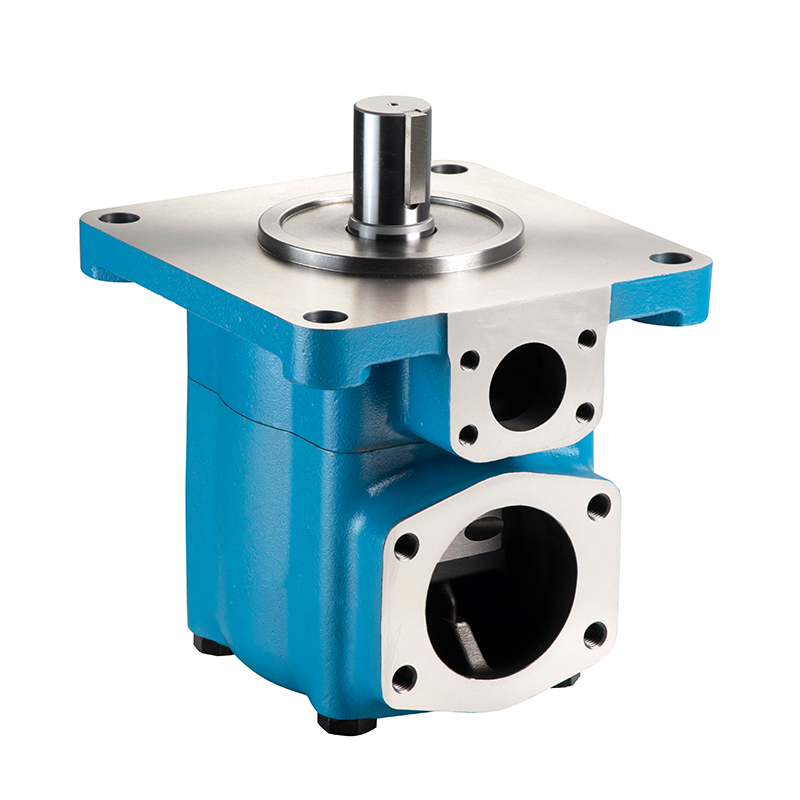

Серия 50V
Описание продукта Пластинчатые насосы серии 50V компании Vickers с фиксированным рабо...

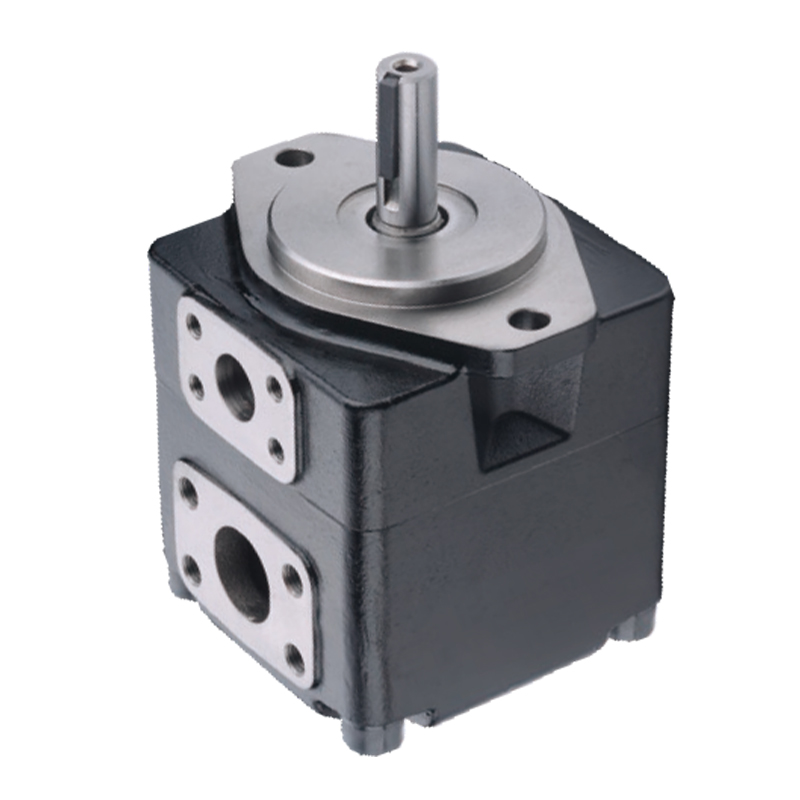

Лопастной насос T7-E для привода с регулируемой скоростью
Насос был широко использован в сервогидравлических системах резиновых и пластиковых машин, обувны...
Контроллер
Компьютер KEBA Масштабируемый ассортимент продукции KePlast От простых гидравлических...

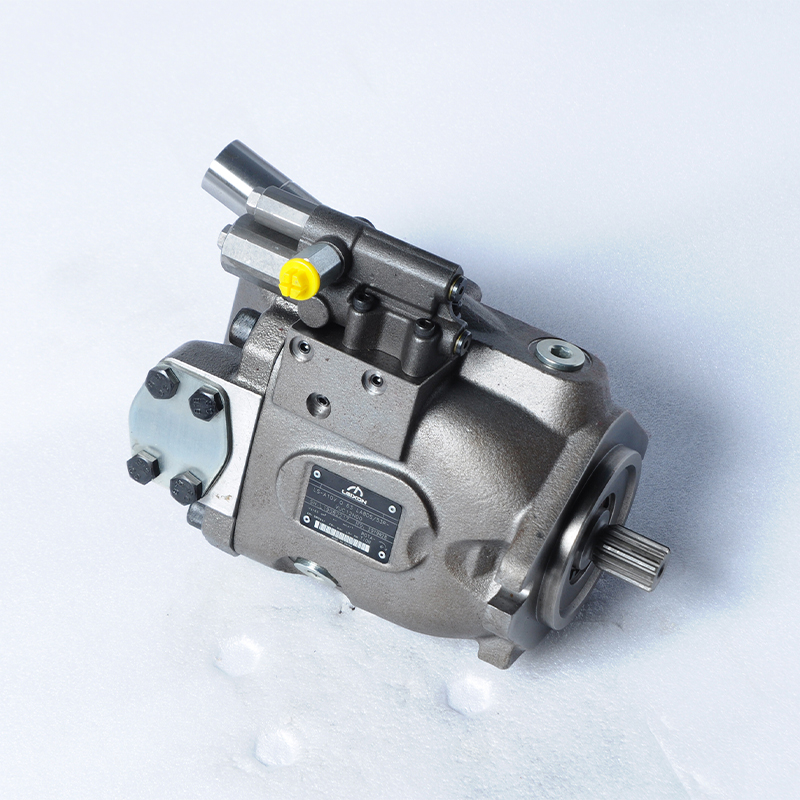

Плунжерный насос LA10VSO52/53
