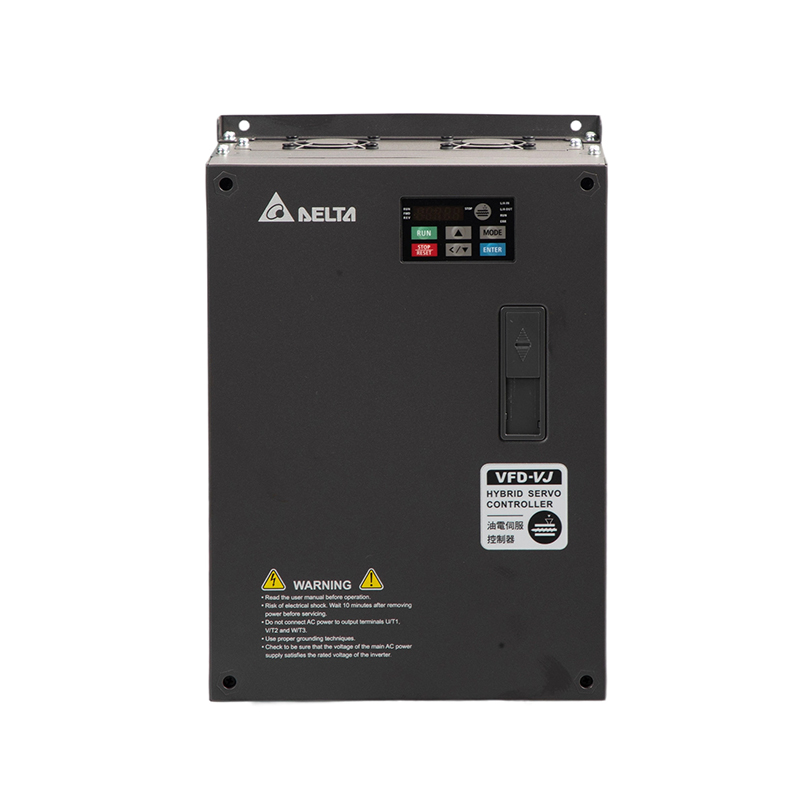

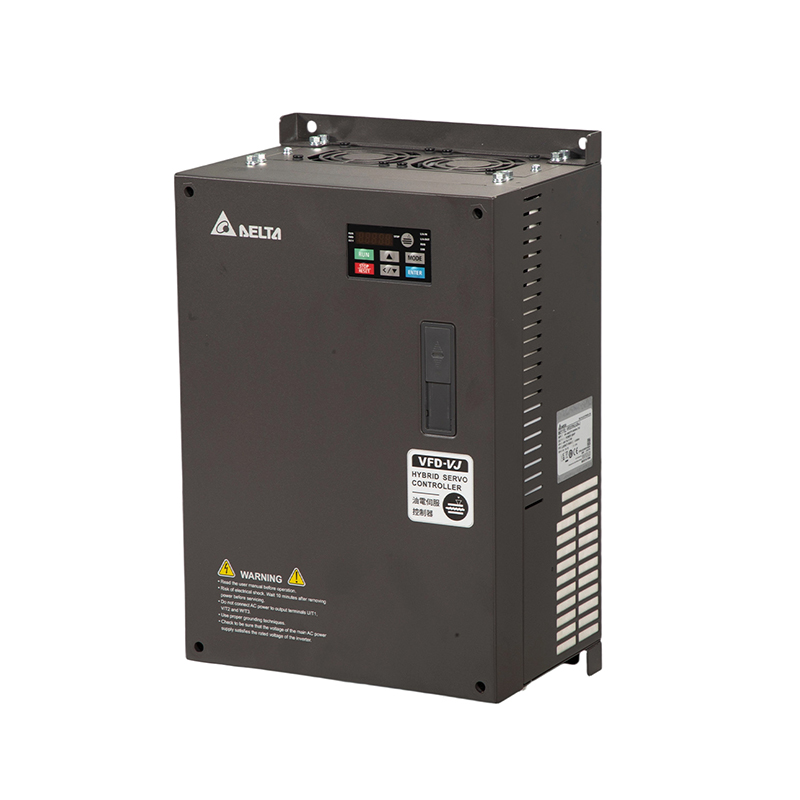

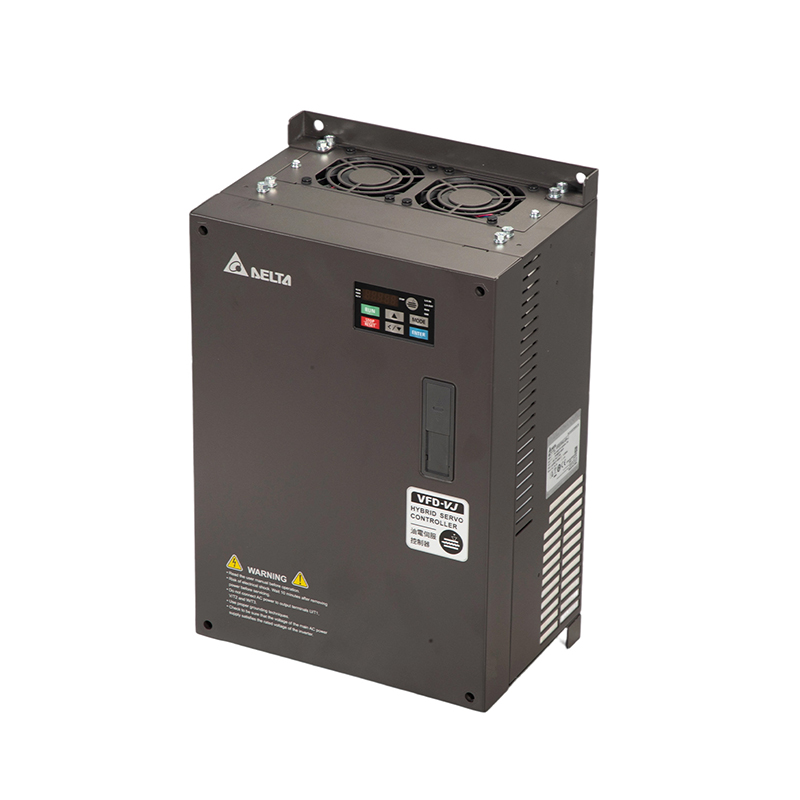

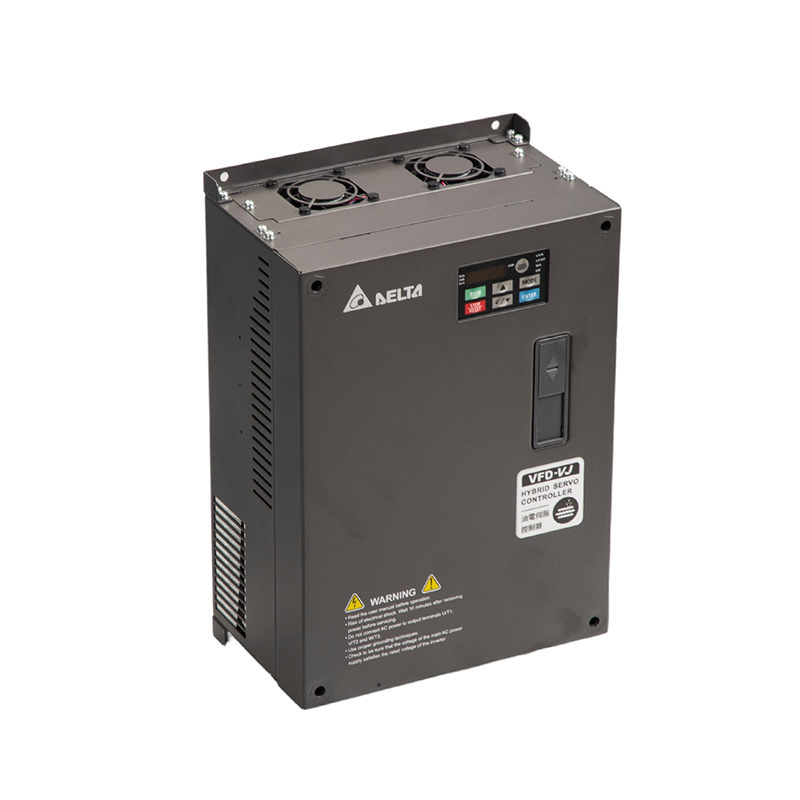

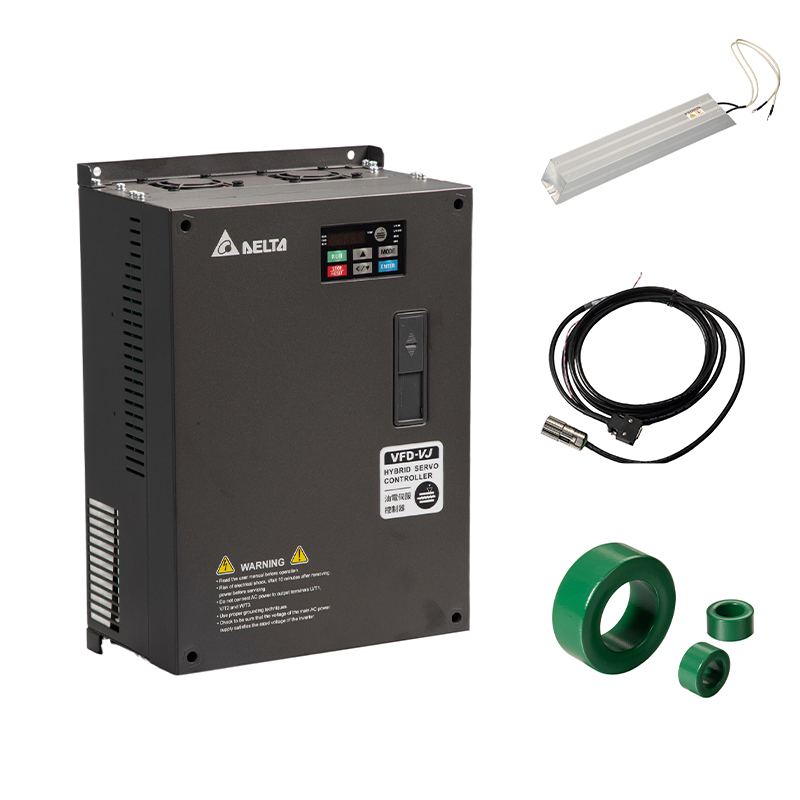

сервопривод Delta

Когда говорят про сервопривод Delta, многие сразу думают о частотниках для асинхронных двигателей. Это, конечно, их основной хлеб, но в контексте гидравлических систем всё немного иначе и интереснее. Часто встречаю заблуждение, что сервопривод — это просто ?умный мотор?. На деле, особенно когда речь о точном позиционировании или управлении давлением в контуре, это целый комплекс: и контроллер, и двигатель, и часто — тот самый гидравлический насос или клапан, который этот двигатель приводит. Вот тут и начинаются нюансы, о которых в каталогах пишут мелким шрифтом.

Где Delta встречается с гидравликой

В моей практике сервопривод Delta чаще всего всплывает в связке с сервопластинчатыми насосами. Почему? Потому что для точного регулирования потока и давления нужен не просто мотор с изменяемой скоростью, а система, которая может быстро и точно реагировать на сигнал от контроллера. Delta со своими сериями ASD и ECM хорошо зарекомендовала себя по части управления. Но сам по себе привод — только полдела. Его нужно грамотно интегрировать с гидравлической частью.

Вот, к примеру, были у нас попытки использовать стандартный асинхронный двигатель с частотником Delta на насосе серии PV2R. Задача была — регулировать производительность для поддержания постоянного давления в системе. В теории всё просто. На практике же возникла проблема с моментом на низких оборотах и с реакцией на резкое изменение задания. Двигатель хоть и управляемый, но инерция у системы большая. Получились скачки давления, насос начал ?петь?. Стало ясно, что нужен именно специализированный серводвигатель с высоким моментом на старте и лучшей динамикой.

Тут как раз к месту вспомнить про инновационные ABT сервопластинчатые насосы, которые, если я правильно понимаю, поставляет и поддерживает компания ООО Викс Интеллектуальное Оборудование (Нинбо). Их серии, вроде V или VQ, изначально проектировались под высокоточное управление. В их описании как раз делается акцент на совместимость с сервоприводами для замкнутых систем управления. Это уже другой уровень, не ?прикрутили частотник?, а системное решение. На их сайте, кстати, можно увидеть весь спектр — от шестеренных насосов серии VG до плунжерных A4VSO, что полезно, когда проектируешь систему с нуля и подбираешь компоненты под конкретные задачи по давлению и точности.

Проблемы интеграции и ?подводные камни?

Один из ключевых моментов, который часто упускают из виду при выборе сервопривода Delta для гидравлики — это обратная связь. В станках с ЧПУ всё понятно: энкодер на валу. В гидравлической системе с насосом или сервоклапаном обратной связью может быть и датчик давления, и датчик расхода, и линейный преобразователь положения цилиндра. Настройка ПИД-регулятора в контроллере Delta под такую нестандартную конфигурацию — это отдельное искусство. Помню случай с прессом, где использовался плунжерный насос A10VSO. Привод Delta ECM должен был управлять его регулятором наклона шайбы через пропорциональный клапан. Основная сложность была не в электрике, а в гидравлической демпфировке: сигнал от контроллера шёл быстрее, чем физически успевала среагировать шайба насоса, возникали автоколебания. Пришлось долго возиться с фильтрами в настройках привода и подбирать демпфирующие отверстия в гидролинии.

Ещё один камень преткновения — электромагнитная совместимость. Силовые кабели от сервопривода Delta, особенно если он мощный, рядом с сигнальными проводами от датчиков давления — это гарантированные помехи. Бывало, что система вела себя абсолютно неадекватно, пока не разделили трассы экранированными каналами и не поставили дополнительные фильтры. Это та самая ?мелочь?, которую не найдёшь в мануале, но которая съедает дни на пусконаладку.

И конечно, тепло. Серводвигатель в продолжительном режиме работы с частыми пусками и остановами греется значительно сильнее обычного асинхронного. Если в шкафу управления стоит ещё и контроллер привода, то тепловыделение приличное. Для гидравлической станции, которая и так часто работает в жарком цеху, это дополнительная нагрузка на систему охлаждения. Приходится заранее закладывать более мощные вентиляторы или даже отдельный охладитель для шкафа.

Кейс: замена обычного привода на серво в системе подачи

Был у нас проект на одном из перерабатывающих заводов — система дозированной подачи ингредиентов. Изначально стоял шестеренный насос с простым трёхфазным мотором и заслонкой на выходе для регулирования. Точность была, мягко говоря, ?плюс-минус лапоть?. Решили перейти на точное управление скоростью насоса. Рассматривали разные варианты, в том числе и сервопривод Delta серии ASD-B3 в паре с высокомоментным серводвигателем.

Гидравлическую часть переделали, поставили насос внутреннего зацепления, что-то вроде серии VG от того же Викс, который как раз рассчитан на высокие давления до 40 МПа и стабильную работу на разных оборотах. Это было важно, потому что нам нужно было не просто включить/выключить, а плавно менять расход в широком диапазоне. Основной фокус был на том, чтобы обеспечить линейную характеристику ?сигнал управления — расход? и минимизировать пульсации.

Самая интересная часть началась при настройке. Мы использовали встроенный в привод ПЛК и функцию электронного вала. Задача была — синхронизировать работу этого насоса с другим, уже существующим контуром. Тут пригодилась возможность Delta работать по внешнему сигналу энкодера. Но опять же, гидравлическая инерция вносила коррективы. Пришлось вводить упреждающее управление и настраивать фильтры не на стандартных частотах, а на гораздо более низких, характерных для механического отклика насоса. В итоге точность дозирования выросла на порядок, но путь к этому результату был не прямым.

Когда Delta — не панацея

При всём уважении к возможностям, есть ситуации, где сервопривод Delta в чистом виде — не самый оптимальный выбор. Например, для управления большими аксиально-плунжерными моторами в тяжелых приводах вращения (поворотные устройства экскаваторов, например). Там нужны колоссальные моменты на низких скоростях, и часто используются специализированные гидравлические сервомоторы серий вроде NHM или FMB, которые управляются пропорциональными или даже прямо цифровыми клапанами с отдельными контроллерами. В таких схемах Delta может выступать как верхнеуровневый контроллер, отдающий команды, но не как силовая часть для непосредственного управления мотором.

Или другой случай — системы, где критична безопасность и требуется резервирование. Встроенные функции безопасности у Delta есть, но для гидравлики, скажем, пресса или испытательного стенда, часто требуется дублирование каналов управления и аппаратное отключение. Здесь архитектура системы становится сложнее, и сервопривод становится лишь одним из многих компонентов в общей схеме безопасности.

Также стоит помнить про стоимость владения. Сам привод — это разовые затраты. Но если речь идёт о замене всей синергии — двигатель, насос, датчики, арматура — то экономический расчёт должен быть очень тщательным. Иногда проще и дешевле модернизировать существующую систему с помощью пропорциональной клапанной техники, чем внедрять полноценный сервопривод с насосом. Всё упирается в требуемую точность и динамику.

Мысли на будущее и выводы

Судя по тенденциям, запрос на точное и энергоэффективное гидравлическое управление будет только расти. И здесь связка интеллектуального сервопривода, вроде решений от Delta, с современными гидравлическими компонентами — это магистральный путь. Особенно это касается таких инновационных направлений, как те же сервопластинчатые насосы ABT, которые, по сути, стирают грань между традиционной объемной гидравликой и электрическим сервоприводом.

Для инженера-практика важно не зацикливаться на одном бренде или типе компонента. Сервопривод Delta — это мощный и гибкий инструмент. Но его эффективность на 90% определяется тем, насколько грамотно он вписан в гидравлическую схему, насколько правильно подобраны насос или мотор (будь то пластинчатый T6, плунжерный A4VSO или мотор M4E), и насколько глубоко понимаются процессы, происходящие в контуре. Опыт, в том числе и негативный, с интеграцией, настройкой и отладкой — вот что в конечном счёте определяет успех.

Поэтому, когда сейчас смотрю на спецификации или сайты поставщиков, вроде ООО Викс Интеллектуальное Оборудование, я уже мысленно прикидываю не просто параметры насоса ?давление-объём?, а как этот насос будет вести себя в паре с конкретным сервоприводом, какие потребуются дополнительные клапаны для защиты, как организовать обратную связь. Это уже системное мышление, которое приходит только с практикой и, честно говоря, с паром неудачных попыток. Но именно это и делает работу интересной.
