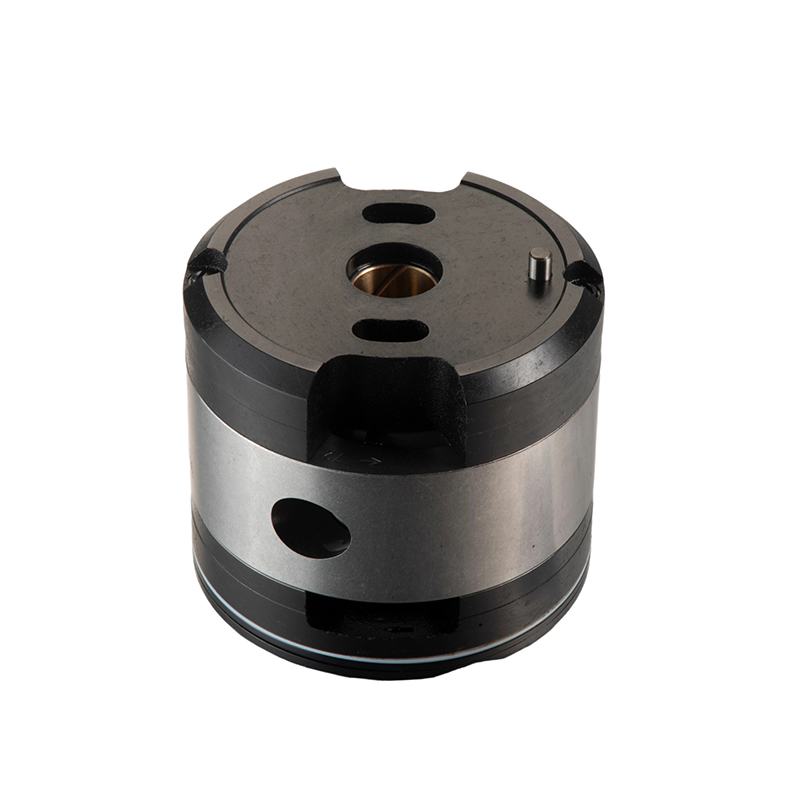

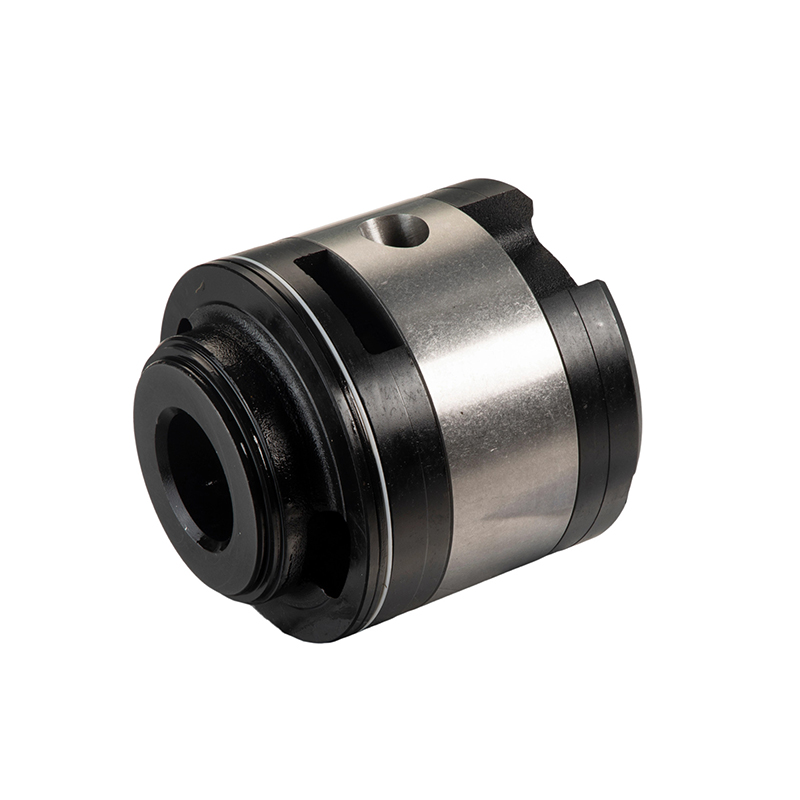

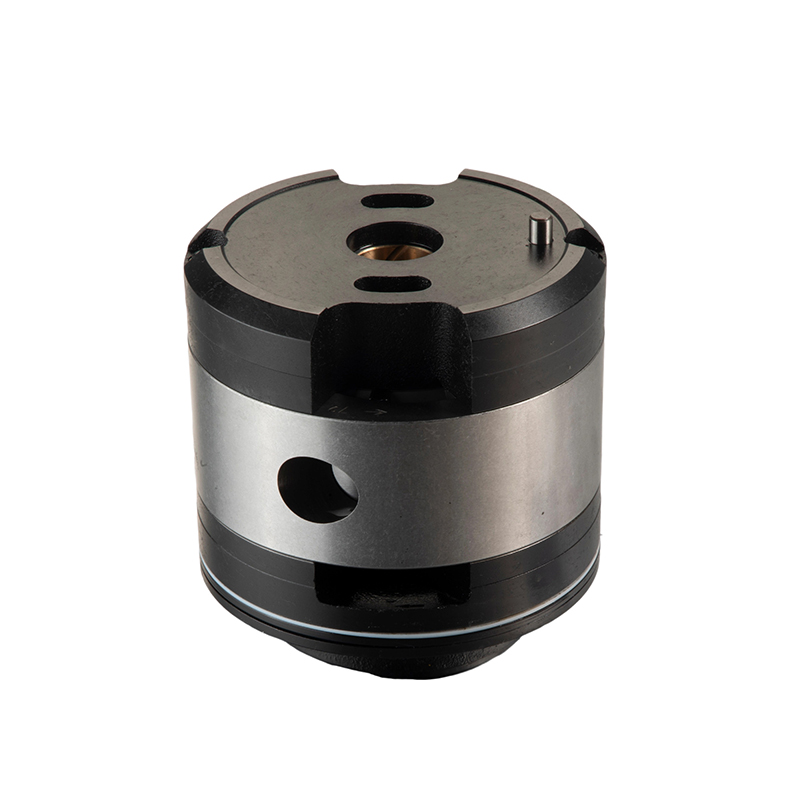

NO. Часть Количество 1 Винт с потайной головкой и шлицем 2 2 Комплект уплотнений внутренних зубьев 2 3 Подшипник скольжения 1 4 Входная опорная плита 1 5 Штифт 3 NO. Часть Количество 6 Комплект лопастей 10 или 12 or 12 7 Ротор 1 8 Штифты 10 или 12 9 Уплотнитель...
| NO. | Часть | Количество |
| 1 | Винт с потайной головкой и шлицем | 2 |
| 2 | Комплект уплотнений внутренних зубьев | 2 |
| 3 | Подшипник скольжения | 1 |
| 4 | Входная опорная плита | 1 |
| 5 | Штифт | 3 |
| NO. | Часть | Количество |
| 6 | Комплект лопастей | 10 или 12 or 12 |
| 7 | Ротор | 1 |
| 8 | Штифты | 10 или 12 |
| 9 | Уплотнительная втулка | 1 |
| 10 | Стопорное кольцо круглого сечения | 1 |
| NO. | Часть | Количество |
| 11 | Кулачковое кольцо | 1 |
| 12 | Выходная опорная плита | 1 |
| 13 | Фиксатор | 1 |
| 14 | Комплект прямоугольных уплотнений | 1 |
| 15 | Комплект прямоугольных уплотнений | 1 |
| Передний картридж | T6DC | -045 | R | 1 |
| Название картриджа | Серия | Код потока | Ротация | Уровень уплотнения |
| Картридж с одним насосомПередний картриджПередний картридж двойного или высокого насосаСредний картридж высотного насосаЗадний картридж | T7B(S), T7BB(S), T67CB, T67DB, T67EB, T67DBB, T67DCB, T67DDBS, T67EDB | B02, B03, B04, B05, B06, B07, B08, B10, B12, B15 | ||
| T7D(S), T7DB(S), T7ED(S), T67DC, T67ED | B14, B17, B20, B22, B24, B28, B31, B35, B38, B42 |
Вид с конца вала насоса R правой рукой для часовой направленности L левая рука для противоречия часовой стрелке |
||
| T7E(S), T7EE(S), T7ED(S), T7EB(S) | 042, 045, 050, 052, 054, 057, 062,
066, 072, 085 |
1-S1, NBR нитриловая резина 5-S5, фторорези | ||
| T6C, T6CC, T67CB, T6DC, T6EC, T6DCC, T67DCB, T6DDCS, T6EDC(S) | 003/B03, 005/B05, 006/B06, 008/ B08, 010/B10, 012/B12, 014/B14, 017/B17, 020/B20, 022/B22, 025/ B25, 028/B28, 031/B31 | |||
|
T6D, T6DC, T67DB, T6ED, T6DCC, T67DBB, T67DCB, T6DDCS, T67DDBS, T6EDC(S), T67EDB |
014/B14, 017/B17, 020/B20,
024/B24, 028/B28, 031/B31, 035/B35, 038/B38, 042/B42, 045/B45, 050/B50, 061 |
|||
| T6E, T6EC, T67EB, T6ED,T6EE(S), T6EDC(S), T67EDB | 042, 045, 050, 052, 057, 062, 066,
072, 085 |
003/B03 В коде смещения 0 означает конструкцию пластины одного рулевого клапана, B означает конструкцию пластины двух рулевых клапанов. Данные соответствующих серий, модели единогласны. Пожалуйста, см. данные о насосах серии T6.
| Название картриджа | Диаметр скользящего подшипника | ΦA | B | C | ΦD | E | ΦF | ΦG | H | K | M (резиновая мойка) | N (резиновая мойка) |
ΦP |
L |
| Картридж с одним насосом T6C, T7B(S) | Φ15.90 | 95.25 | 99.4 | 93.9 | 61.9 | 72.1 | 4.8 | 89.1 | 4.8 | 43.7 | 88.5×3.53 | 60×3.53 |
77.7 |
5.5 |
| Передний картридж T6CC, T67CB, T7BB(S) | No | |||||||||||||
| Задний картриджT6CC, T7BB(S), T67CB, T6DCC, T67DBB, T67DCB, T6DDCS, T67DDBS, T6EDC(S), T67EDB | Φ19.05 | |||||||||||||
| Задний картриджT6DC, T7DB(S), T7EB(S), T67DB, T67DC, T6EC, T67EC, T67EB | Φ22.225 | |||||||||||||
| Средний картридж T6DCC, T67DBB, T67DCB | No | 95.25 | 83.4 | 77.3 | 52.6 | - | 4.8 | - | 4.8 | 43.7 | 89x2.4 | 52x2.4 | 77.7 | 5.5 |
| Один насосный картридж T6D, T7D (S), передний картридж T6DCC, T67DBB, T67DCB | Φ22.225 | 123.0 | 132.4 | 125.8 | 71.9 | 102.2 | 6.4 | 108.1 | 8.0 | 41.2 | 107.5×3.53 | 69.5×3.53 |
No |
|
| Передний картриджT6DC, T67DB, T7DB(S), T7DD(S), T67DC, T6DDCS, T67DDBS | No | |||||||||||||
| Задний картридж T6ED,Средний картридж T6EDC(S), T67EDB | Φ28.6 | |||||||||||||
| Задний картридж T6ED,Средний картридж T6EDC(S), T67EDB | Φ22.225 | |||||||||||||
| Картридж с одним насосом T6E, T7E(S), задний картридж T6EE(S), T7EE(S) | Φ28.6 | 143.08 | 150.3 | 142.5 | 88.0 | 113.0 | 8.0 | 137.0 | 8.0 | 49.2 | 136.1×3.53 | 85.3×3.53 | ||
| Передний картриджT6ED, T6EC, T67EB, T7EB(S), T7ED(S), T7EE(S), T6EDC(S), T67EDB, T67EC | No | |||||||||||||
| Название картриджа | Параметр контуры зуба внутренней шпины ротора | ||||
| Количество зубов | Пич | Угол давления | Основной диаметр | Малый диаметр | |
| Передний картридж T6CC, T7BB(S), T67CBСредний картридж T6DCC, T67DBB, T67DCB | 32 | 40/80 | 45 ° | 21.41 | 19.9 |
| Картридж с одним насосом T6C, T7B(S)Задний картридж T6CC, T7BB(S), T7DB(S), T7DD(S), T7EB(S), T67CB, T6DC, T67DB, T6EC, T67EB, T67DC, T67EC, T6DCC, T67DBB, T67DCB, T6DDCS, T67DDBS, T6EDC(S), T67EDB | 28 | 40/80 | 45 ° | 18.87 | 17.4 |
| Картридж с одним насосом T6DПередний картридж T6DC, T67DB, T6DCC, T67DBB, T67DCB, T6DDCS, T67DDBS,Средний картридж T6EDC(S), T67EDBЗадний картридж T6ED, T7ED(S), T6EE(S), T7EE(S) | 25 | 24/48 | 45 ° | 28.19 | 25.8 |
| Средний картридж T6DDCS, T6DDBS | 20 | 24/48 | 45 ° | 22.89 | 20.5 |
| Однонасосный картридж T6E, T7E(S)
Передний картридж T6EC, T67EB, T6ED, T6EDC(S), T67EDB |
34 | 24/48 | 45 ° | 37.72 | 35.4 |
