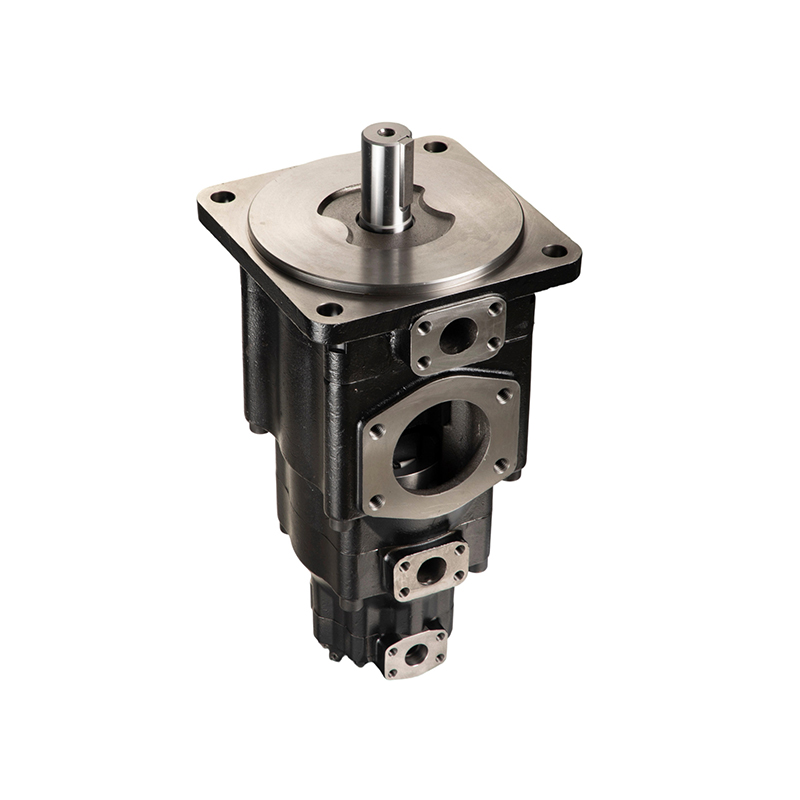

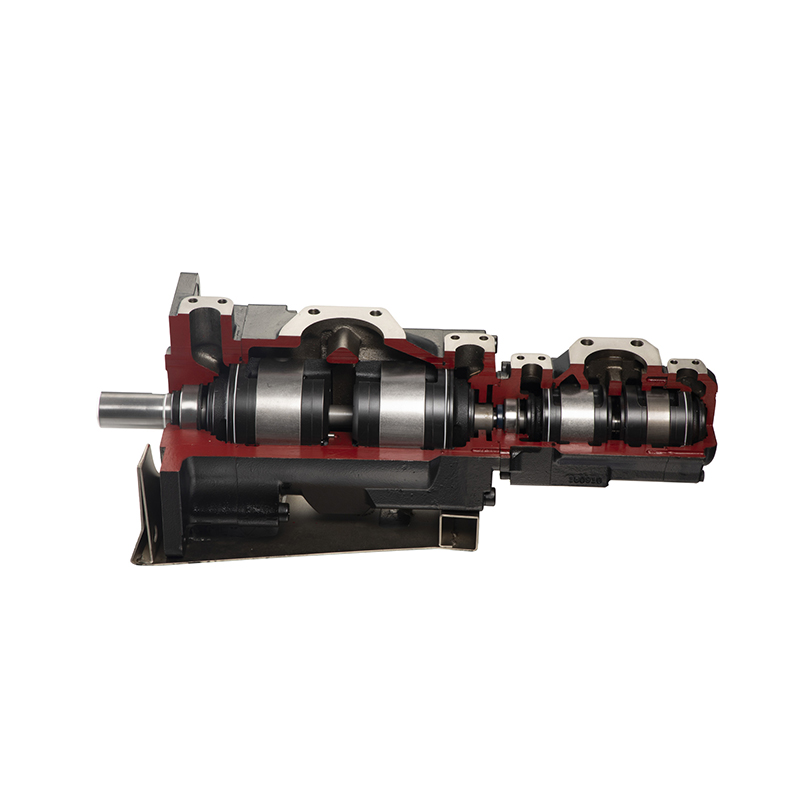

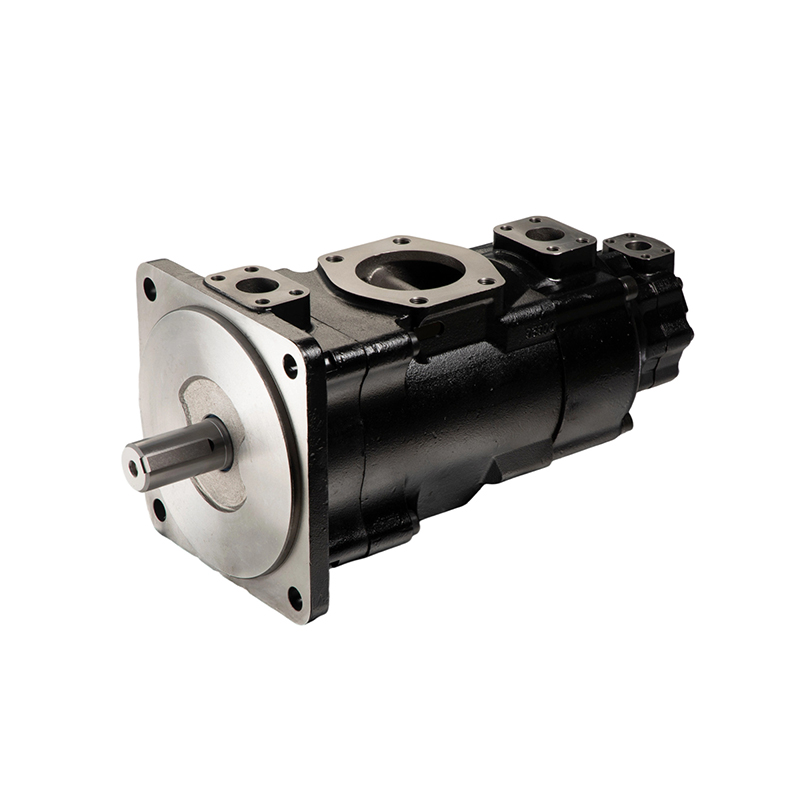

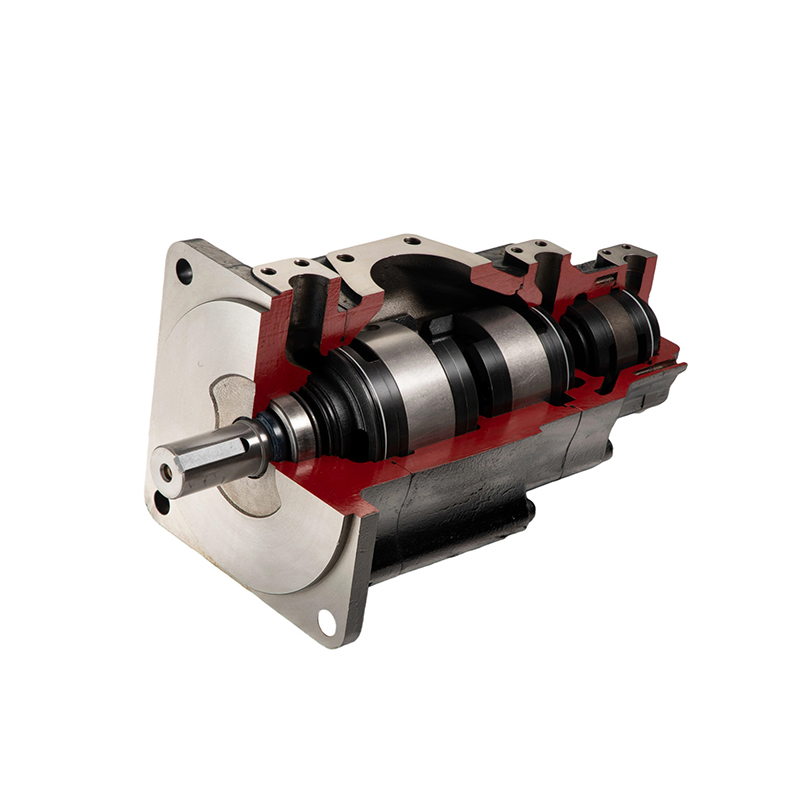

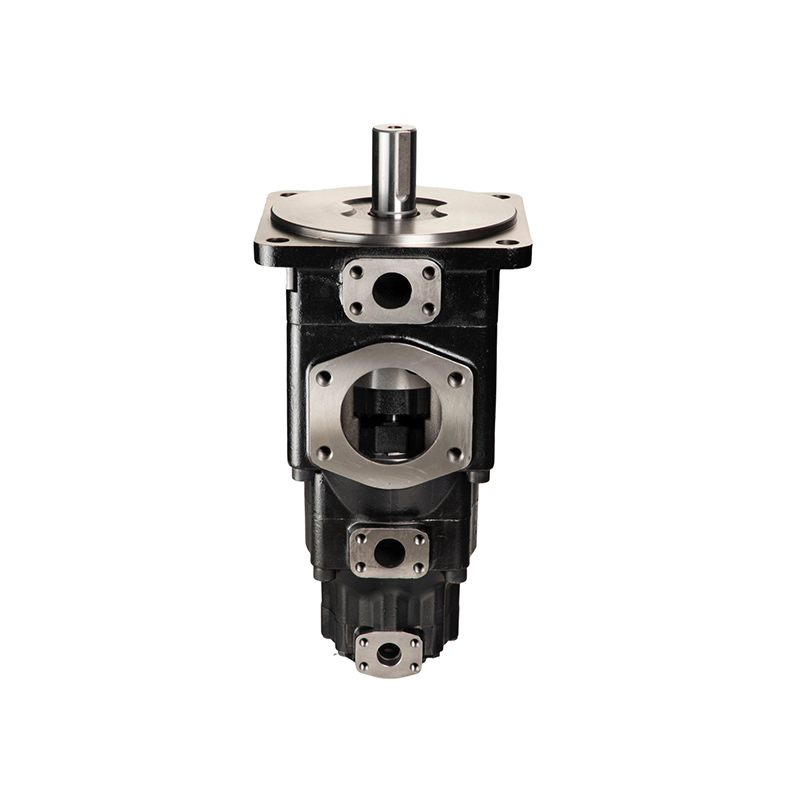

Обозначение модели T6DCC (M) -042 -017 -010 -1 R 02 -A 1 01 Серия код типа Насос с коническим выходным отверстием Насос Flow-mid Насос с закрытым концом для потока Шахтный типe Вращение Портовые позиции Номер проекта Уровень герметизации Размеры порта T67DBB...
| T6DCC | (M) | -042 | -017 | -010 | -1 | R | 02 | -A | 1 | 01 |
| Серия | код типа | Насос с коническим выходным отверстием | Насос Flow-mid | Насос с закрытым концом для потока | Шахтный типe | Вращение | Портовые позиции | Номер проекта | Уровень герметизации | Размеры порта |
| T67DBB (S) | НО:
промышленный тип
M: тип грузовика
S: тип грузовика использует SAE SAE C J744 установочный фланец |
014/B14, 017/B17,
020/B20, 024/B24, 028/B28, 031/B31, 035/B35, 038/B38, 042/B42, 045/B45, 050/B50, 061 |
B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20 | B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20 | Узнать размер вала |
Вид с конца штока насоса
R- правая рука для по часовой стрелке
L- левая рука для против часовой стрелки |
см. изображение ниже |
A |
1-S1, (Buna) NBR Нитрильный каучук
5-S5, (Витон) фторкаучукr |
NO |
| T67DCB (S) | 014/B14, 017/B17,
020/B20, 024/B24, 028/B28, 031/B31, 035/B35, 038/B38, 042/B42, 045/B45, 050/B50, 061 |
003/B03, 005/B05,
006/B06, 008/B08, 010/B10, 012/B12, 014/B14, 017/B17, 020/B20, 022/B22, 025/B25, 028/B28, 031/B31 |
B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20 | |||||||
| T6DCC | 014/B14, 017/B17,
020/B20, 024/B24, 028/B28, 031/B31, 035/B35, 038/B38, 042/B42, 045/B45, 050/B50, 061 |
003/B03, 005/B05,
006/B06, 008/B08, 010/B10, 012/B12, 014/B14, 017/B17, 020/B20, 022/B22, 025/B25, 028/B28, 031/B31 |
003/B03, 005/B05,
006/B06, 008/B08, 010/B10, 012/B12, 014/B14, 017/B17, 020/B20, 022/B22, 025/B25, 028/B28, 031/B31 |
00、01,
См. размеры установки |
||||||
|
T67DDBS |
014/B14, 017/B17,
020/B20, 024/B24, 028/B28, 031/B31, 035/B35, 038/B38, 042/B42, 045/B45, 050/B50, 061 |
014/B14, 017/B17,
020/B20, 024/B24, 028/B28, 031/B31, 035/B35, 038/B38, 042/B42, 045/B45, 050/B50, 061 |
B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20 |
NO |
||||||
| T6DDC | 014/B14, 017/B17,
020/B20, 024/B24, 028/B28, 031/B31, 035/B35, 038/B38, 042/B42, 045/B45, 050/B50, 061 |
014/B14, 017/B17,
020/B20, 024/B24, 028/B28, 031/B31, 035/B35, 038/B38, 042/B42, 045/B45, 050/B50, 061 |
003/B03, 005/B05,
006/B06, 008/B08, 010/B10, 012/B12, 014/B14, 017/B17, 020/B20, 022/B22, 025/B25, 028/B28, 031/B31 |
00、01,
См. размеры установки |
||||||
| T6EDB (S) | 042, 045, 050, 052,
057, 062, 066, 072, 085 |
014/B14, 017/B17,
020/B20, 024/B24, 028/B28, 031/B31, 035/B35, 038/B38, 042/B42, 045/B45, 050/B50, 061 |
B02, B03, B04, B05, B06, B07, B08, B10, B12, B15, B20 |
NO |
||||||
| T6EDC | 042, 045, 050, 052,
057, 062, 066, 072, 085 |
014/B14, 017/B17,
020/B20, 024/B24, 028/B28, 031/B31, 035/B35, 038/B38, 042/B42, 045/B45, 050/B50, 061 |
003/B03, 005/B05,
006/B06, 008/B08, 010/B10, 012/B12, 014/B14, 017/B17, 020/B20, 022/B22, 025/B25, 028/B28, 031/B31 |
00、01,
См. установочные размеры |
В коде смещения 0 означает односекционную конструкцию рулевого клапана, а B означает двухсекционную конструкцию рулевого клапана.
Данные соответствующих серий и моделей согласованы. Пожалуйста, ознакомьтесь с данными серии T6 - однопоточные насосы.
| Модель | Код шахты | Максимальный крутящий момент (Н·м) | L1 | L2 | DIA | K1xK2 | H1 | M1 |
| T67DBB(S) T67DCB(S) T6DCC | 1 | 721 | 83.6 | 49.3 | 31.750/31.700 | 6.35x6.30 | 34.6 | - |
| 2 | 1108 | 89.7 | 50.8 | 38.100/38.075 | 9.52x9.47 | 42.4 | - | |
| 3 | ● | 55.2 | 38.0 | SAE J498b 1класс,Диаметральный шаг 12/24,14T | - | |||
| 4 | ● | 61.0 | 31.5 | SAE J498b 1класс,Диаметральный шаг 12/24,17T | - | |||
| T6DCC | 5 | ● | 76.0 | 48.0 | SAE J498b 1класс,Диаметральный шаг 12/24,14T | - | ||
Работать при максимальном расходе и давлении.
| Нефтяной порт | Фланец | Размеры установки (мм) | ||||||
| A1 | B1 | ΦC1 | D1 | T1 Нить | ||||
| T67DBB(S) T67DCB(S) | P1 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 82.6 | 7/16"-14UNCx22.3 |
| P2 | 1" | F08 | 26.2 | 52.4 | 25.4 | 101.6 | 3/8"-16UNCx19.0 | |
| P3 | 3/4" | F06 | 22.2 | 47.6 | 19.0 | 74.7 | 3/8"-16UNCx19.0 | |
| S | 4" | F32 | 77.8 | 130.2 | 101.6 | 127 | 5/8"-11UNCx30.0 | |
| T6DCC | P1 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 82.6 | 7/16"-14UNCx22.3 |
| P2 | 1" | F08 | 26.2 | 52.4 | 25.4 | 101.6 | 3/8"-16UNCx19.0 | |
| P3 | 01:3/4" | F06 | 22.2 | 47.6 | 19.0 | 74.7 | 3/8"-16UNCx19.0 | |
| P3 | 00:1" | F08 | 26.2 | 52.4 | 25.4 | 74.7 | 3/8"-16UNCx19.0 | |
| S | 4" | F32 | 77.8 | 130.2 | 101.6 | 127 | 5/8"-11UNCx30.0 | |
| T6DDCS T67DDBS | |
| E | 38.1 |
| F | 148.5 |
| G | 455.0 |
| I | 125.0 |
| J1 J2 | 127.00
126.95 |
| N | 181.0 |
| O | 213.0 |
| ΦP | 17.5 |
| Q | 120.0 |
| MoМодельdel | Код шахты | Max tМаксимальный крутящий момент (Н·м)orque (N.m) | L1 | L2 | DIA | K1xK2 | H1 | M1 |
| T67DDBS T6DDCS | 1 | 686 | 84.0 | 49.3 | 31.750/31.700 | 7.94x7.89 | 35.27 | M10x20 |
| 2 | 1148 | 91.0 | 50.8 | 38.100/38.075 | 9.52x9.47 | 42.36 | M10x20 | |
| 5 | 883 | 84.0 | 60.0 | 34.900/34.850 | 7.94x7.89 | 38.42 | M10x20 | |
| 3 | 971 | 56.0 | 38.0 | SAE J498b 1class,Diametral pitch 12/24,14T | - | |||
| 4 | ● | 62.0 | 31.5 | SAE J498b 1class,Diametral pitch 12/24,17T | - | |||
Работать при максимальном расходе и давлении.
| Нефтяной порт | Фланец | Размеры установки (мм) | ||||||
| A1 | B1 | ΦC1 | D1 | T1 Thread | ||||
| T67DDBS | P1 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 82.6 | 7/16"-14UNCx22.3 |
| P2 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 101.6 | 7/16"-14UNCx24.0 | |
| P3 | 3/4" | F06 | 22.2 | 47.6 | 19.0 | 74.7 | 3/8"-16UNCx19.0 | |
| S | 4" | F32 | 77.8 | 130.2 | 101.6 | 115.0 | 5/8"-11UNCx30.0 | |
| T6DDCS | P1 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 82.6 | 7/16"-14UNCx22.3 |
| P2 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 101.6 | 7/16"-14UNCx24.0 | |
| P3 | 01:3/4" | F06 | 22.2 | 47.6 | 19.0 | 74.7 | 3/8"-16UNCx19.0 | |
| P3 | 00:1" | F08 | 26.2 | 52.4 | 25.4 | 74.7 | 3/8"-16UNCx19.0 | |
| S | 4" | F32 | 77.8 | 130.2 | 101.6 | 115.0 | 5/8"-11UNCx30.0 | |
| T6EDC | T7EEC | ||
| E | 42.9 | E | 42.9 |
| F | 133.3 | F | 167.3 |
| G | 468.0 | G | 516.8 |
| I | 148.4 | I | 162.2 |
| J1 J2 | 250h8 | J1 J2 | 250h8 |
| ΦN | 315.0 | ΦN | 315.0 |
| O | 273.0 | O | 273.0 |
| ΦP | 22.0 | ΦP | 22.0 |
| Q | 120.0 | Q | 120.0 |
| T6EDCS T67EDB(S) | T7EECS | ||
| E | 42.9 | E | 42.9 |
| F | 133.3 | F | 167.3 |
| G | 468.0 | G | 516.8 |
| I | 148.4 | I | 162.2 |
| J1 J2 | 165.10
165.05 |
J1 J2 | 165.10
165.05 |
| ΦN | 315.0 | ΦN | 317.5 |
| O | 273.0 | O | 273.0 |
| ΦP | 20.8 | ΦP | 20.8 |
| Q | 120.0 | Q | 120.0 |
| Модель | Код шахты | Максимальный крутящий момент (Н·м) | L1 | L2 | DIA | K1xK2 | H1 | M1 |
| T67EDBS, T6EDC T6EDCS | 1 | ● | 92.0 | 63.0 | 45h7 | 14h7x9 | 48.5 | M12x24 |
| T6EDCS | 2 | ● | 100.0 | 63.5 | 44.45/44.40 | 11.11x11.06 | 49.3 | 1/2-UNCx24 |
| 3 | ● | 75.0 | 48.8 | SAE J498b 1class, Diametral pitch8/16, 13T | - | |||
| T7EEC(S) | 2 | ● | 92.0 | 63.0 | 45h7 | 14h7x9 | 48.5 | M12x24 |
| Нефтяной порт | Фланец | Размеры установки (мм) | ||||||
| A1 | B1 | ΦC1 | D1 | T1 Thread | ||||
| T67EDBS | P1 | 1-1/2" | F12 | 35.7 | 69.9 | 37.1 | 139.7 | 1/2"-13UNCx30.0 |
| P2 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 101.6 | 7/16"-14UNCx24.0 | |
| P3 | 3/4" | F06 | 22.2 | 47.6 | 19.0 | 74.7 | 3/8"-16UNCx19.0 | |
| S | 4" | F32 | 77.8 | 130.2 | 101.6 | 115.0 | 5/8"-11UNCx30.0 | |
| T6EDC T6EDCS | P1 | 1-1/2" | F12 | 35.7 | 69.9 | 37.1 | 139.7 | 1/2"-13UNCx30.0 |
| P2 | 1-1/4" | F10 | 30.2 | 58.7 | 31.8 | 101.6 | 7/16"-14UNCx24.0 | |
| P3 | 01:3/4" | F06 | 22.2 | 47.6 | 19.0 | 74.7 | 3/8"-16UNCx19.0 | |
| P3 | 00:1" | F08 | 26.2 | 52.4 | 25.4 | 74.7 | 3/8"-16UNCx19.0 | |
| S | 4" | F32 | 77.8 | 130.2 | 101.6 | 115.0 | 5/8"-11UNCx30.0 | |
| T7EEC(S) | P1 | 1-1/2" | F12 | 35.7 | 69.9 | 37.1 | 139.7 | M12x30 |
| P2 | 1-1/2" | F12 | 35.7 | 69.9 | 37.1 | 98.6 | M12x30 | |
| P3 | 1" | F08 | 26.2 | 52.4 | 25.4 | 74.7 | M10x19 | |
| S | 4" | F32 | 77.8 | 130.2 | 101.6 | 115.0 | M16x30 | |
