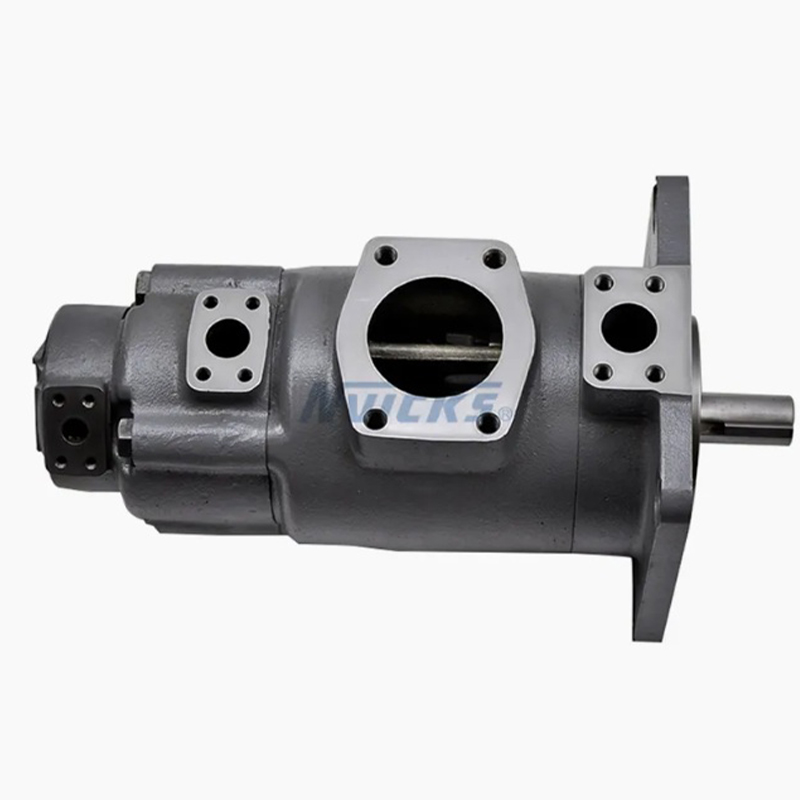

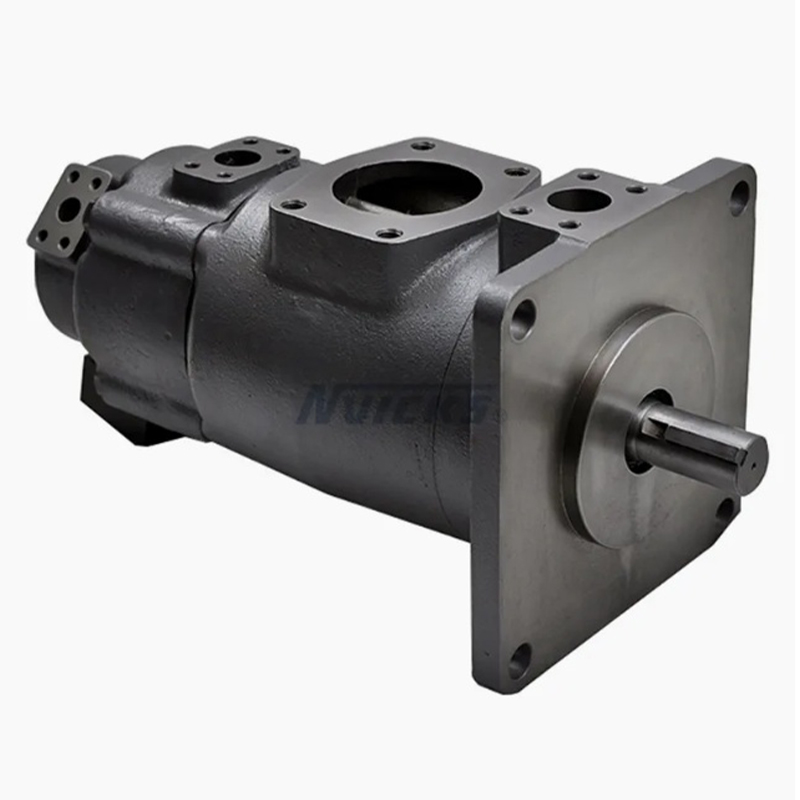

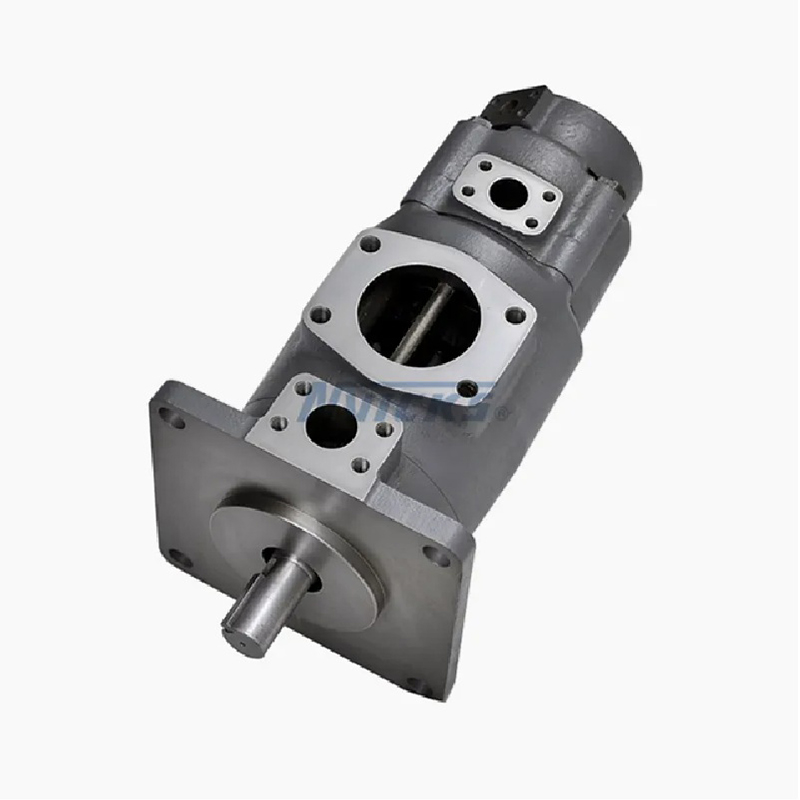

Тройные насосы SQP

Обозначение модели (F3-) SQP321 -35 -17 5 -86 CCC (F) -(LH) -18 Заправка спереди, совместимость масел Серия Код потока со стороны вала Код потока среднего насоса Присоединение порта насоса со стороны крышки Тип вала Положения портов Тип установки Напра...

Отправить заявку

 

Описание

маркер

Обозначение модели

(F3-)

SQP321

-35

-17

-86

CCC

(F)

-(LH)

-18

Заправка спереди, совместимость масел

Серия

Код потока со стороны вала

Код потока среднего насоса

Присоединение порта насоса со стороны крышки

Тип вала

Положения портов

Тип установки

Направление вращения

Конструкционный номер

Без маркировки: Противоизносное гидравлическое масло, Водно-гликолевая жидкость или водно-масляные эмульсии

F3 - Фосфатная эфирная жидкость

SQP321

21, 25, 30,

32, 35, 38, 45

10, 12, 14, 15,

17, 19, 21, 25

2, 3, 4, 5, 6, 7, 8

86 - Усиленный цилиндрический вал со шпонкой

См. ниже

Без маркировки: Фланцевое крепление

F - Лапковое крепление

(Вид со стороны вала насоса)

LH - Левое вращение против часовой стрелки

Без маркировки - Правое вращение по часовой стрелке

SQP421

42, 45, 50,

57, 60, 66, 75

10, 12, 14, 15,

17, 19, 21, 25

2, 3, 4, 5, 6, 7, 8

SQP431

42, 45, 50,

57, 60, 66, 75

21, 25, 30, 32,

35, 38, 45

2, 3, 4, 5, 6, 7,

8, 9, 11, 12, 14

SQP432

42, 45, 50,

57, 60, 66, 75

21, 25, 30, 32,

35, 38, 45

10, 12, 14, 15,

17, 19, 21, 25

амер. гал/мин Поток (амер. гал/мин) при 1200 об/мин и 0,69 МПа.

Положения выходных портов (Вид со стороны крышки насоса)

Положения выхода №1
A	напротив входа
B	90° против ЧС от входа
C	соосно с входом
D	90° по ЧС от входа

	SQP321, SQP421	SQP431, SQP432
A	Положения выхода №2	Положения выхода №2
B	Выход №2 135° против ЧС от входа	Выход №2 напротив входа
C	Выход №2 45° против ЧС от входа	Выход №2 90° против ЧС от входа
D	Выход №2 45° по ЧС от входа	Выход №2 соосно с входом

	SQP321, SQP421	SQP431, SQP432
A	Положения выхода №3	Положения выхода №3
B	Выход №3 напротив входа	Выход №3 135° против ЧС от входа
C	Выход №3 90° против ЧС от входа	Выход №3 45° против ЧС от входа
D	Выход №3 соосно с входом	Выход №3 45° по ЧС от входа
