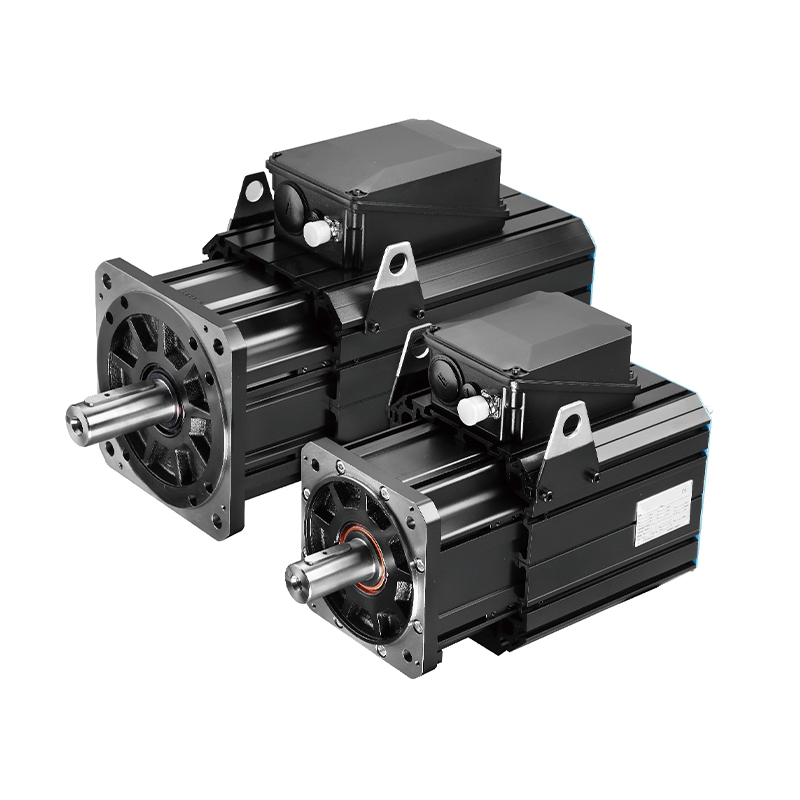

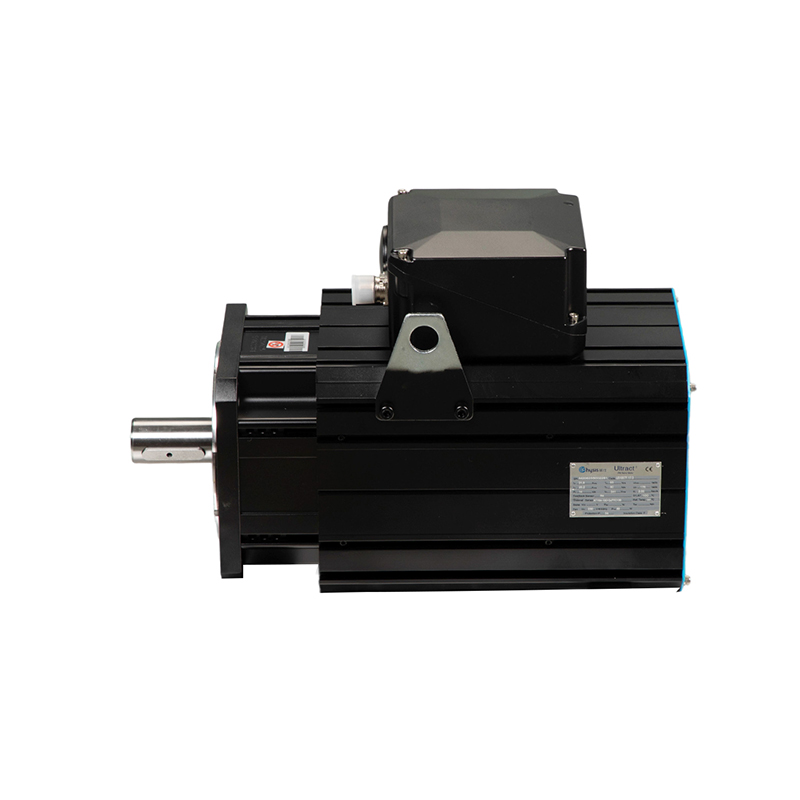

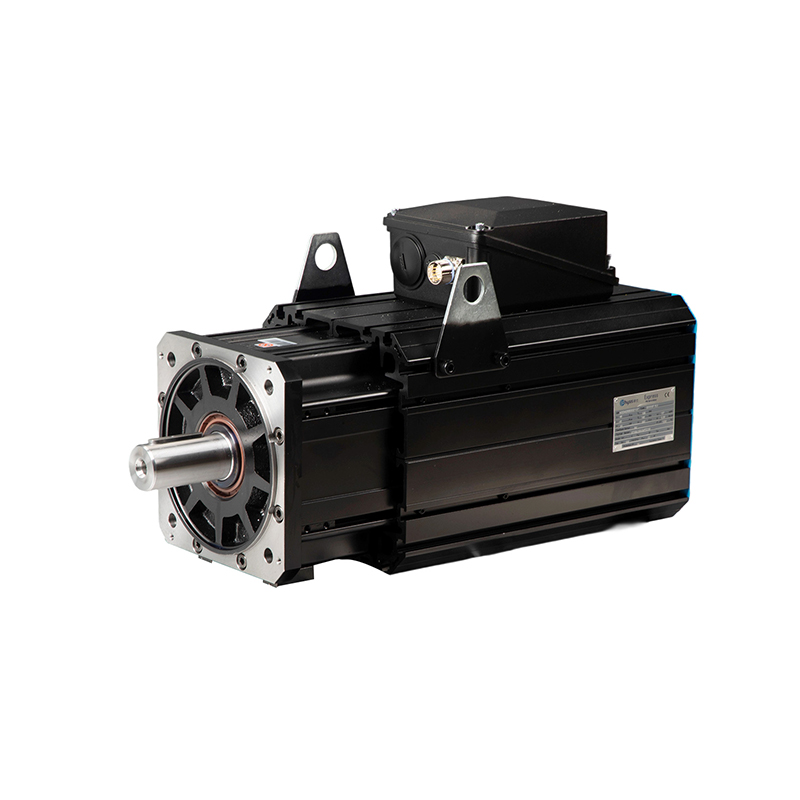

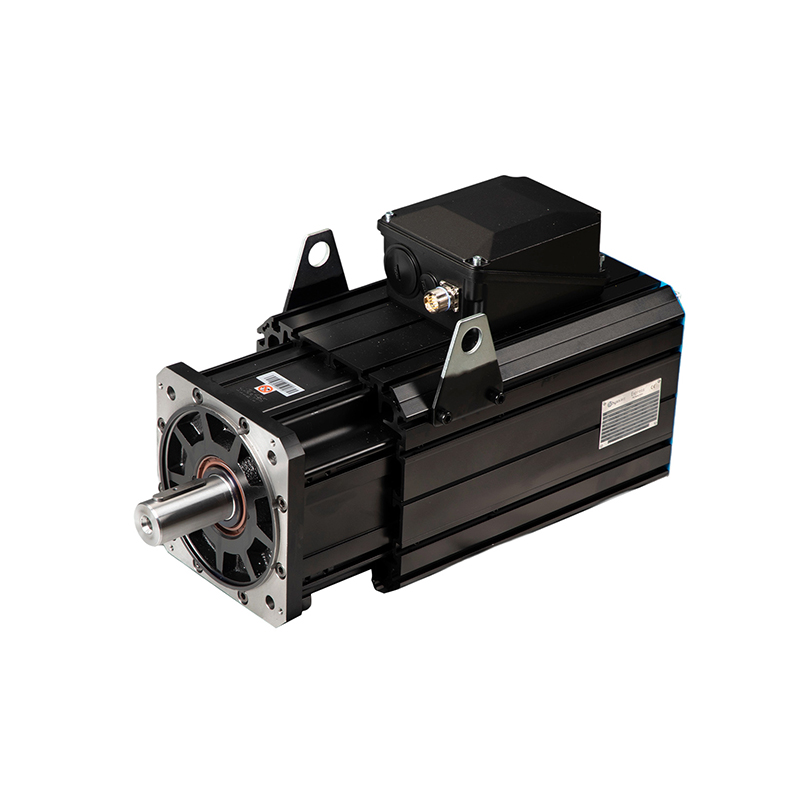

PHYSIS сервомотор встроенной быстрой серии

PHYSIS сервомотор встроенной быстрой серии

Параметры Модель двигателя Номинальная скорость Номинальный крутящий момент Номинальная мощность Номинальный ток Номинальное напряжение Пиковый крутящий момент Постоянный крутящий момент Момент инерции Номинальная частота Единица rpm Нм кВт A V Нм Нм/А кг*см2 Гц E01004F15.3 150...

Отправить заявку

 

Описание

маркер

Параметры

Модель двигателя	Номинальная скорость	Номинальный крутящий момент	Номинальная мощность	Номинальный ток	Номинальное напряжение	Пиковый крутящий момент	Постоянный крутящий момент	Момент инерции	Номинальная частота
Единица	rpm	Нм	кВт	A	V	Нм	Нм/А	кг*см2	Гц
E01004F15.3	1500	50	7.9	15	380	145	3.43	56	100
E01004F17.3	1700	50	8.9	17	380	145	2.91	56	113
E01004F20.3	2000	50	10	19	380	145	2.57	56	133
E01005F15.3	1500	75	12	23	380	222	3.38	80	100
E01005F17.3	1700	74	13	26	380	222	2.86	80	113
E01005F20.3	2000	73	15	29	380	222	2.60	80	133
E01007F15.3	1500	100	16	29	380	297	3.46	103	100
E01007F17.3	1700	99	18	32	380	297	3.12	103	113
E01007F20.3	2000	97	20	38	380	297	2.60	103	133
E01008F15.3	1500	124	20	39	380	371	3.25	126	100
E01008F17.3	1700	123	22	41	380	371	3.03	126	113
E01008F20.3	2000	121	25	47	380	371	2.60	126	133
E01010F15.3	1500	148	23	45	380	445	3.38	150	100
E01010F17.3	1700	146	26	52	380	445	2.86	150	113
E01010F20.3	2000	143	30	56	380	445	2.60	150	133
E01012F15.3	1500	171	27	52	380	520	3.33	173	100
E01012F17.3	1700	168	30	57	380	520	3.03	173	113
E01012F20.3	2000	165	34	69	380	520	2.42	173	133
E01013F15.3	1500	193	30	57	380	594	3.46	196	100
E01013F17.3	1700	190	34	62	380	594	3.12	196	113
E01013F20.3	2000	187	39	69	380	594	2.77	196	133
E01215F15.3	1500	206	32	64	380	467	3.27	253	100
E01215F17.3	1700	203	36	70	380	467	2.98	253	113
E01215F20.3	2000	197	41	75	380	467	2.67	253	133
E01220F15.3	1500	255	40	78	380	585	3.34	310	100
E01220F17.3	1700	250	45	86	380	585	2.98	310	113
E01220F20.3	2000	243	51	95	380	585	2.60	310	133
E01225F15.3	1500	300	47	86	380	700	3.57	370	100
E01225F17.3	1700	294	52	96	380	700	3.13	370	113
E01225F20.3	2000	285	60	109	380	700	2.67	370	133
E01230F15.3	1500	351	55	100	380	800	3.64	427	100
E01230F17.3	1700	344	61	114	380	800	3.13	427	113
E01230F20.3	2000	336	70	134	380	800	2.60	427	133
E01235F15.3	1500	395	62	115	380	920	3.57	485	100
E01235F17.3	1700	387	69	135	380	920	2.98	485	113
E01235F20.3	2000	377	79	164	380	920	2.38	485	133
E01240F15.3	1500	439	69	136	380	1035	3.35	-	100
E01240F20.3	200	423	89	169	380	1035	2.68	-	133

Модель двигателя	Номинальная скорость	Номинальный крутящий момент	Номинальная мощность	Номинальный ток	Номинальное напряжение	Пиковый крутящий момент	Постоянный крутящий момент
Единица измерения	rpm	Нм	кВт	A	V	Нм	Нм/А
E01806F103	1000	592	62	120	380	1270	4.76
E01806F123	1200	584	73.4	138	380	1254	3.58
E01806F153	1500	572	90	161	380	1141	3.4
E01808F103	1000	754	79	147	380	1420	4.83
E01808F123	1200	752	95	170	380	1434	4.23
E01808F153.	1500	704	110	203	380	1400	3.32
E01809F103	1000	878	92	175	380	1680	4.76
E01809F123	1200	845	106	198	380	1680	4.08
E01809F153	1500	842	132	237	380	1677	3.4
E01811F103	1000	1063	111	202	380	2040	4.97
E01811F123	1200	1055	133	243	380	2043	4.14
E01811F153	1500	1020	160	295	380	2040	3.41
E01813F103	1000	1221	127.9	240	380	2660	4.90
E01813F123	1200	1200	150.8	295	380	2627	3.92
E01813F153	1500	1175	185	327	380	2303	3.44
E01815F103	1000	1344	140.7	255	380	2999	5.09
E01815F123	1200	1316	165.4	321	380	3000	3.96
E01815F153	1500	1275	200	360	380	2550	3.40
E01817F103	1000	1470	153.9	270	380	3545	5.34
E01817F153	1500	1405	220	415	380	2830	3.33

Параметры

Модель двигателя	Номинальная скорость	Номинальный крутящий момент	Номинальная мощность	Номинальный ток	Номинальное напряжение	Пиковый крутящий момент	Постоянный крутящий момент
Единица	rpm	Нм	кВт	A	V	Нм	Нм/А
E1806Y103	1000	698	73.1	140	380	1285	4.76
E1806Y123	1200	686	86.2	170	372	1283.5	3.85
E1806Y153	1500	678	106.5	204	382	1288	3.17
E1806Y173	1700	664	118.2	233	369	1240	2.71
E1808Y103	1000	902.8	94.5	190	365	1663	4.53
E1808Y123	1200	906	113.8	220	378	1664	3.93
E1808Y153	1500	893	140.3	282	360	1658	3.02
E1809Y103	1000	1042.5	109.2	209	380	1897	4.76
E1809Y123	1200	1038	130.4	265	360	1895	3.74
E1809Y153	1500	1017	159.7	317	365	1860	3.06
E1809Y173	1700	1001	178.2	351	368	1856	2.72
E1811Y123	1200	1235	155.2	287	380	2360	4.13
E1811Y153	1500	1267	199	365	380	2291	3.32
E1811Y173	1700	1238	220.4	410	380	2360	2.89
E1811Y123	1200	1468	184.5	359	372	2790	3.90
E1813Y153	1500	1442	226.5	403	410	2694	3.44
E1815Y123	1200	1692	212.6	410	377	3220	3.94
E1815Y153	1500	1628	255.7	460	403	3124	3.40
E1815Y173	1700	1580	281.3	540	377	3240	2.83
E1817Y123	1200	1915	240.6	478	366	3648	3.83
E1817Y153	1500	1825	286.6	550	380	3534	3.21

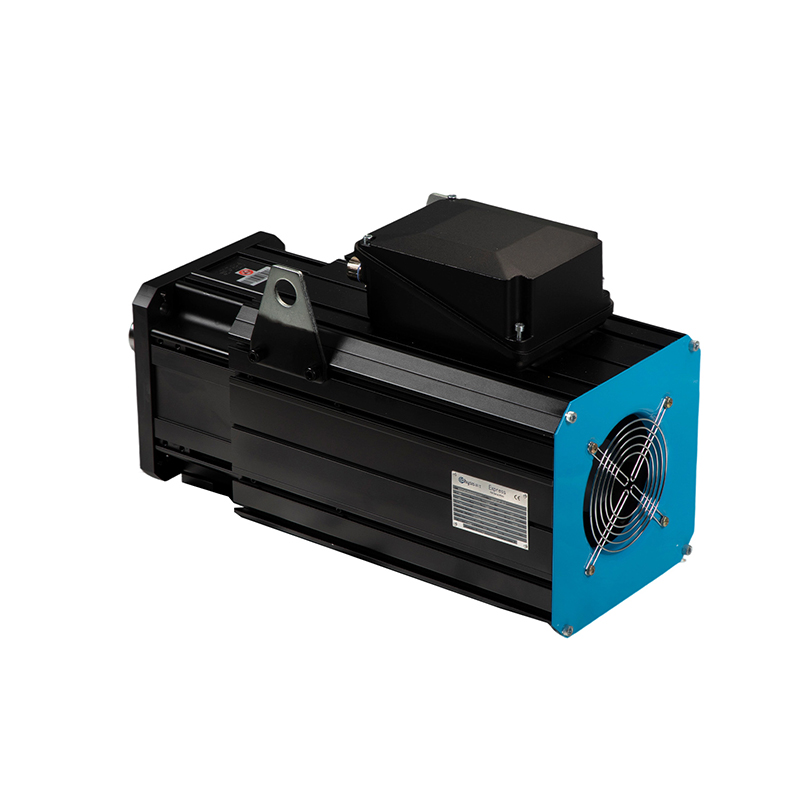

Представление модели встраивания (воздушное охлаждение)

PHYSIS сервомотор встроенной быстрой серии (7)

Пример кода

E01007F203R40Y0Kb1-TF

Двигатель серии Express 0, типоразмер 1007, сервовентиляторное охлаждение, 2000 об/мин, 380 В переменного тока, резольвер, 1X - BRX, без тормоза, сигнальный круглый разъем, вал со шпонкой, стандартные ножки, смотреть со стороны вала двигателя, клеммная коробка сверху, кабельное отверстие спереди.

Встраиваемая серия Установочные размеры

PHYSIS-сервомотор-встроенной-быстрой-серии-(8)

Type	E1004F	E1005F	E1007F	E1008F	E1010F	E1012F	E1013F
B	267	285	312	354	396	400	471
L	341.5	377.5	413.5	449.5	485.5	526.5	557.5

PHYSIS-сервомотор-встроенной-быстрой-серии-(9)

Type	E1215F	E1220F	E1225F	E1230F	E1235F	E1240F
B	400	450	500	550	600	650
L	539	589	639	689	739	798

PHYSIS-сервомотор-встроенной-быстрой-серии-(10)

Type	A1	A2	L1	D	KEY
E1806F	682	330	170	80m6	22×14×140
E1808F	742	390	170	80m6	22×14×140
E1809F	772	420	170	80m6	22×14×140
E1811F	832	480	170	80m6（90m6）	22×14×140（25×14×140）
E1813F	892	540	170	90m6	25×14×140
E1815F	962	610	170	90m6	25×14×140
E1817F	1012	660	170	90m6	25×14×140

Особенности и преимущества

-Высокая плотность мощности

Обеспечивают энергоэффективность GB30549, уровень 1 и решение IEC60034, IE4.

-Маленький размер

Использование новых встроенных электромагнитных и структурных решений, более быстрый отклик, более высокая скорость, так что структура двигателя компактна и проста, легко устанавливается.

-Усиленная перегрузочная способность

Сервопривод серии PH600 обеспечивает более высокую перегрузочную способность двигателя.
