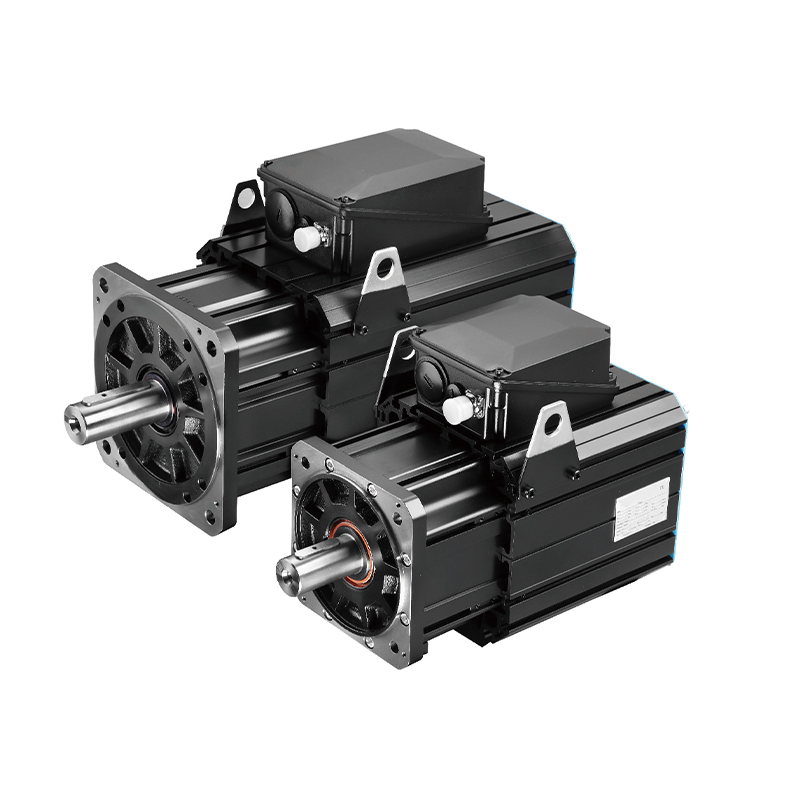

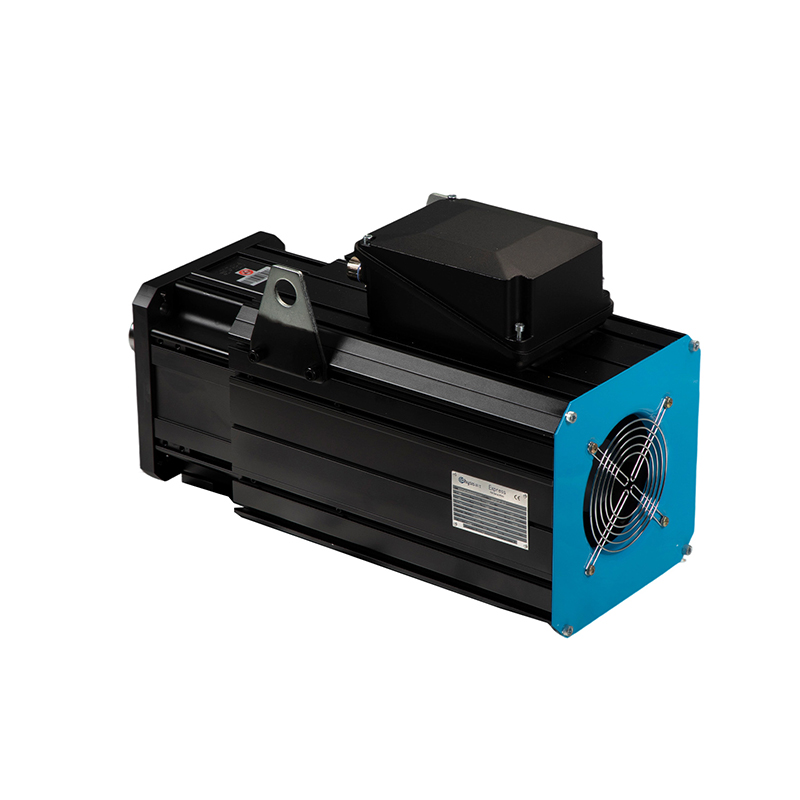

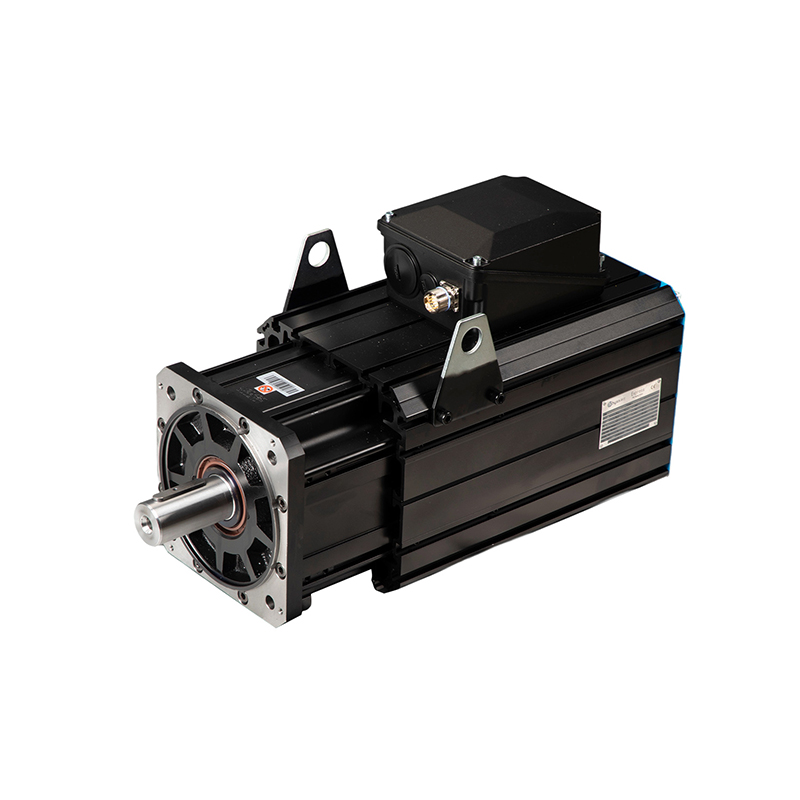

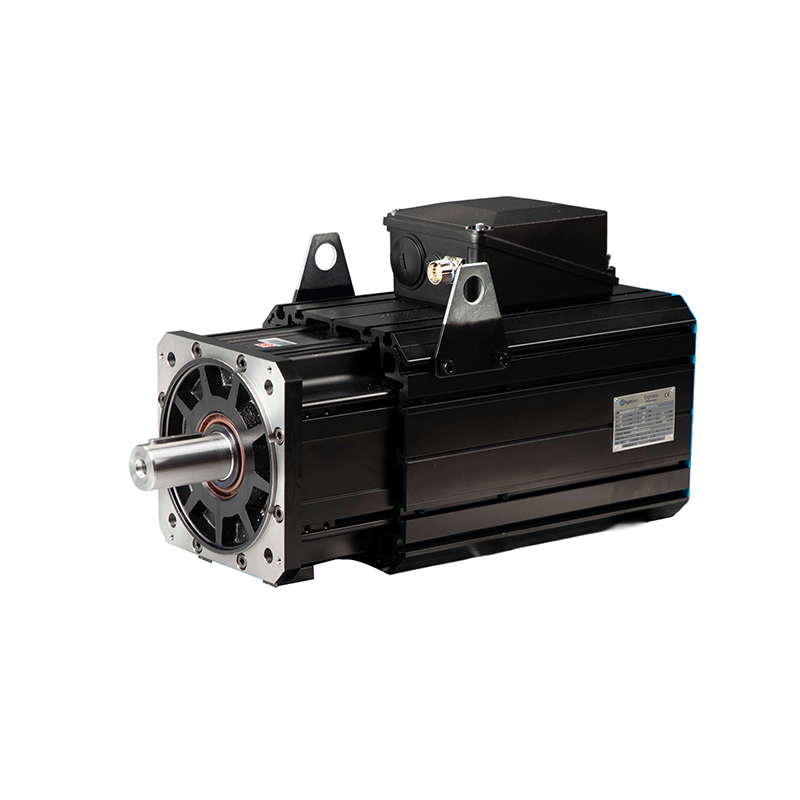

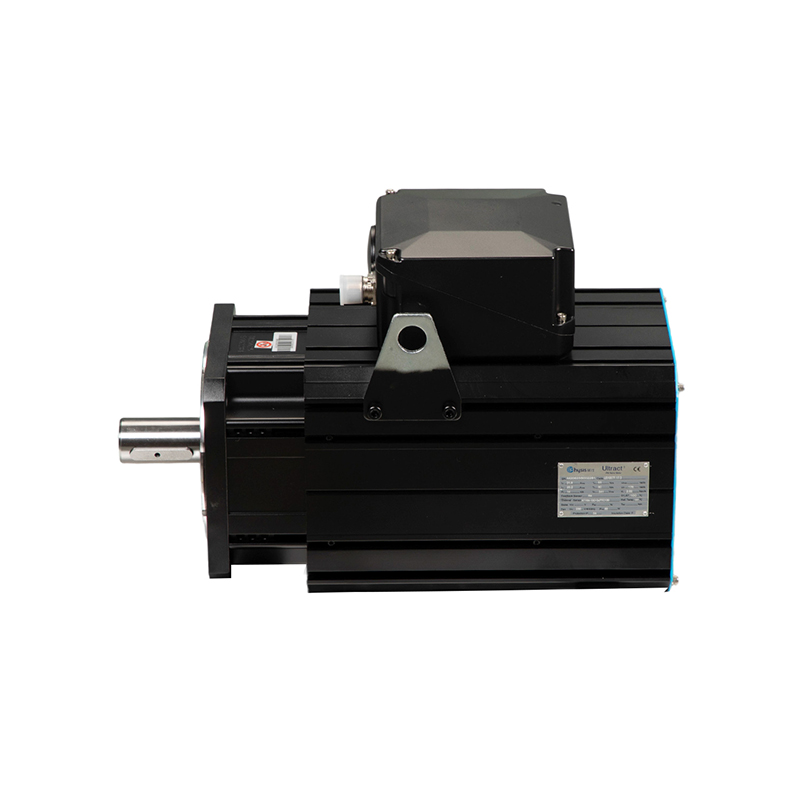

PHYSIS Сервомотор для поверхностного монтажа — ультратонкая серия

Серия ULTRACT Параметры Модель двигателя Номинальная скорость Номинальный крутящий момент Номинальная мощность Номинальный ток Номинальное напряжение Пиковый крутящий момент Постоянный крутящий момент Момент инерции Номинальная частота вращения Единица измерения об/мин Нм к...

Отправить заявку

 

Описание

маркер

Серия ULTRACT Параметры

Модель двигателя	Номинальная скорость	Номинальный крутящий момент	Номинальная мощность	Номинальный ток	Номинальное напряжение	Пиковый крутящий момент	Постоянный крутящий момент	Момент инерции	Номинальная частота вращения
Единица измерения	об/мин	Нм	кВт	A	V	Нм	Нм/А	кг*см2	Гц
U1004F15.3	1500	38	6.0	11.6	380	105	3.32	50	100
U1004F17.3	1700	38.9	7	15.2	380	105	2.81	50	113
U1004F20.3	2000	42	8.8	18.8	380	105	2.37	50	133
U1005F15.3	1500	55	8.6	16.6	380	157	3.31	70	100
U1005F17.3	1700	57	10	20.4	380	157	2.81	70	113
U1005F20.3	2000	58	12	24.3	380	157	2.6	70	133
U1007F15.3	1500	74	11.6	23.9	380	210	3.37	90	100
U1007F17.3	1700	80	14	28.2	380	210	2.85	90	113
U1007F20.3	2000	87	18.2	36.7	380	210	2.53	90	133
U1008F15.3	1500	103	16.4	33.2	380	260	3.38	110	100
U1008F17.3	1700	96.2	17.6	35.1	380	260	2.98	110	113
U1008F20.3	2000	95.6	20.4	40.1	380	260	2.58	110	133
U1010F15.3	1500	128	22	41	380	310	3.3	130	100
U1010F18.3	1800	122	23	44	380	310	2.87	130	113
U1010F20.3	2000	135	28.3	60.5	380	310	2.37	130	133
U1013F15.3	1500	186	29	61	380	410	3.26	170	100
U1013F17.3	1700	164.2	28.7	55.39	380	410	3.19	170	113
U1013F20.3	2000	175	36.7	73.7	380	410	2.53	170	133
U1315F15.3	1500	195.6	30.5	71.5	380	450	3.02	317	100
U1315F17.3	1700	195.29	35.9	72.9	380	450	2.98	317	113
U1315F20.3	2000	191	40	97.8	380	450	2.15	317	133
U1320F15.3	1500	210	33	62	380	550	3.43	410	100
U1320F17.3	1700	229	39.4	92.6	380	550	2.94	410	113
U1320F18.3	1800	232	44	96.46	380	550	2.64	410	120
U1320F20.3	2000	269	56.3	120.7	380	550	2.37	410	133
U1325F15.3	1500	308	49.6	99.9	380	690	3.43	500	100
U1325F17.3	1700	304.5	55.4	111	380	690	3.05	500	113
U1325F20.3	2000	291.2	71.9	141.5	380	690	2.29	500	133
U1330F15.3	1500	380	60	106	380	830	3.56	593	100
U1330F17.3	1700	399	71	155.5	380	830	2.84	593	113
U1330F20.3	2000	389	81.4	155.3	380	830	2.67	593	133
U1340F15.3	1500	450	70	130	380	1100	3.56	777	100
U1340F20.3	2000	511	107	229.7	380	1100	2.37	777	133

Примечание: 1. Максимальная скорость: Если вы не используете функцию контроля ослабления льна, максимальная скорость вращения будет выше на 500 об/мин, чем номинальная скорость. Если вы используете функцию контроля ослабления льна, максимальная скорость вращения определяется приводом.
2. Номер полюса: Количество полюсов в вышеуказанном двигателе составляет 8 полюсов, это 4 пары полюсов.

Установка серводвигателя

Шпиндель двигателя - это стандартный вал с коптической осью или с одной осью связи. Внутренний шлицевой вал внешний шлицевой вал или полый вал. Сигнал энкодера внутри распределительной коробки двигателя использует плату PCB, также можно выбрать антенное гнездо. Для установки двигателя можно выбрать фланец или опорную плиту.

PHYSIS поверхностный монтаж (масляное охлаждение) Параметры

Модель двигателя	Номинальная скорость	Номинальный крутящий момент	Номинальная мощность	Номинальный ток	Номинальное напряжение	Пиковый крутящий момент	Постоянный крутящий момент
Единица измерения	об/мин	Нм	кВт	A	V	Нм	Нм/А
U1008Y203	2000	114	24	47.3	366	255	2.71
U1010Y173	1700	135	24	48	360	310	3.22
U1010Y203	2000	138	28.8	56.2	350	310	2.74
U1013Y203	2000	186	38.9	74.7	377	410	2.78
U1315Y203	2000	221	46.2	115.4	363	363	2.31
U1320Y173	1700	262	46.6	102	390	550	3.08
U1320Y203	2000	301	63	147.9	391	550	2.46
U1325Y173	1700	369	65.7	145.1	408	675	3.08
U1330Y153	1500	425	66.8	173.1	320	830	2.89
U1340Y153	1500	567	89.1	208	355	1100	3.21
U18050Y153	1500	662	104	175	380	1795	4.3
U18070Y153	1500	1025	161	344	380	3482	3.36
U18100Y153	1500	1337	210	382	380	4643	4.03

Серия для поверхностного монтажа Установочные размеры

PHYSIS-сервомотор-встроенной-быстрой-серии-(11)

Тип	U1004F	U1005F	U1007F	U1008F	U1010F	U1013F
M	267	285	312	354	396	471
L (Резольвер R3, R4 и т.д.)	338.5	377.5	413.5	446.5	487.5	554.5

PHYSIS-сервомотор-встроенной-быстрой-серии-(12)

Модель двигателя	A1		A2	ΦD1	B1	H1	KEY
Модель двигателя	В ≤ 150A	In＞150A	A2	ΦD1	B1	H1	KEY
U1315F	513.5	553.5	360	48j8	14	51.5	14x9x90
U1320F	566.5	606.5	370	48j7	14	51.5	14x9x91
U1325F	620	660	476	48j8	14	51.5	14x9x92
U1330F	673.5	713.5	476	48j9(60m6)	14(18)	51.5(64)	14x9x93(18x11x90)
U1340F	780.5	820.5	583	60m6	18	64	18x11x90

Особенности и преимущества

-Высокая эффективность

Высококлассные постоянные магниты заднего заземления, продуманные электромагнитные и охлаждающие решения, обеспечивают энергоэффективность GB30549, самый высокий уровень и IEC60034, самые высокие решения IE5.

-Легкий вес

Высокопрочный материал сплава и полимерный материал, высокое соотношение крутящий момент/объем и мощность/объем, в 2-3 раза больше, чем у обычного двигателя.

-Низкий уровень шума

Точный автоматический процесс производства, высокая точность основных частей, зрелая электромагнитная схема, двигатель работает более плавно и стабильно, низкий уровень шума.

-Гибкий

Семь размеров стабильны для различных сценариев применения, а также могут обеспечить полный спектр нестандартных решений по настройке на основе платформы.
