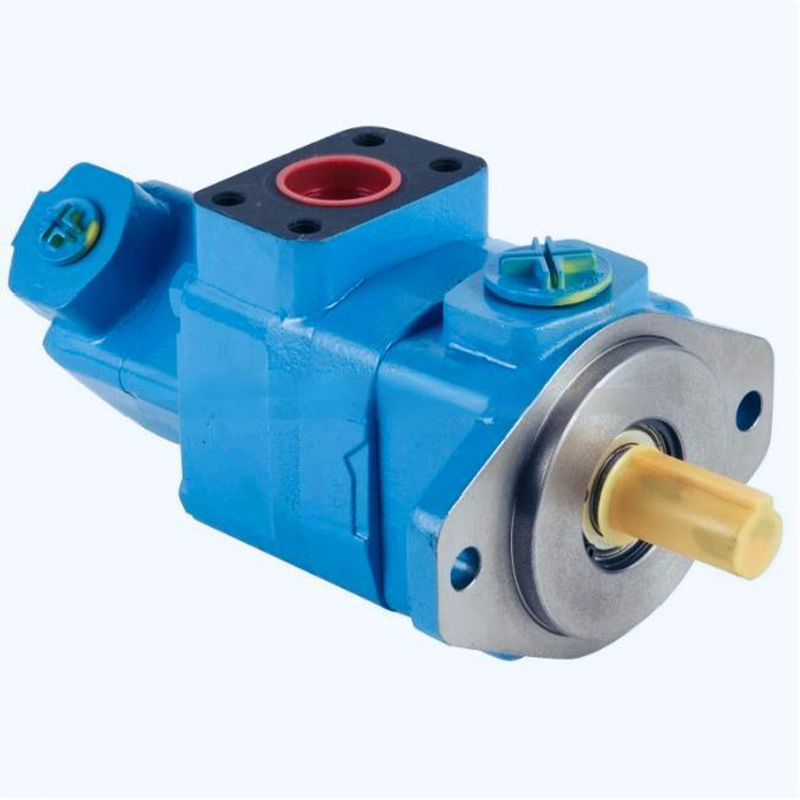

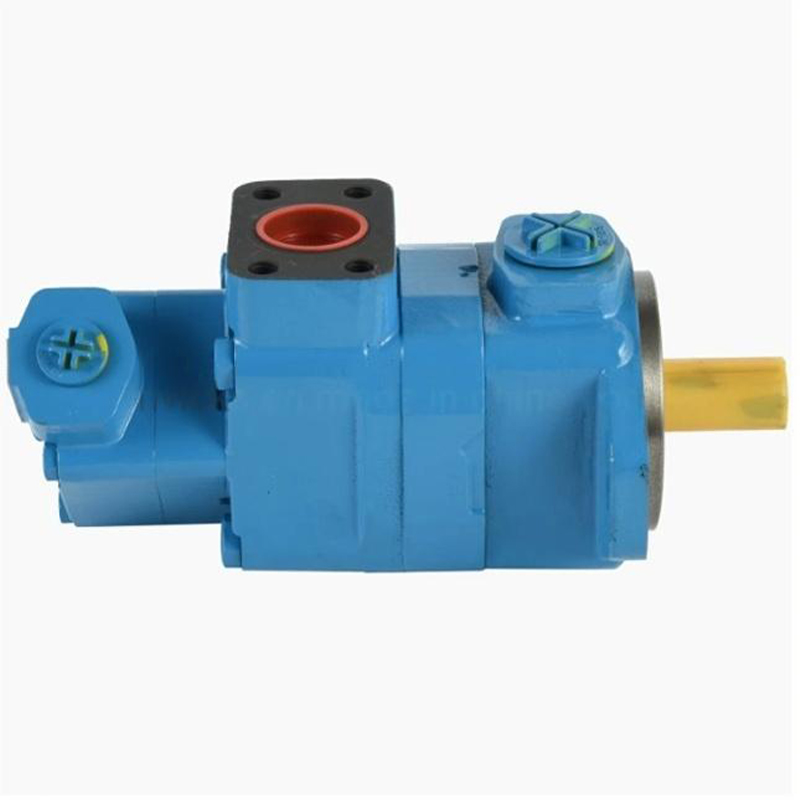

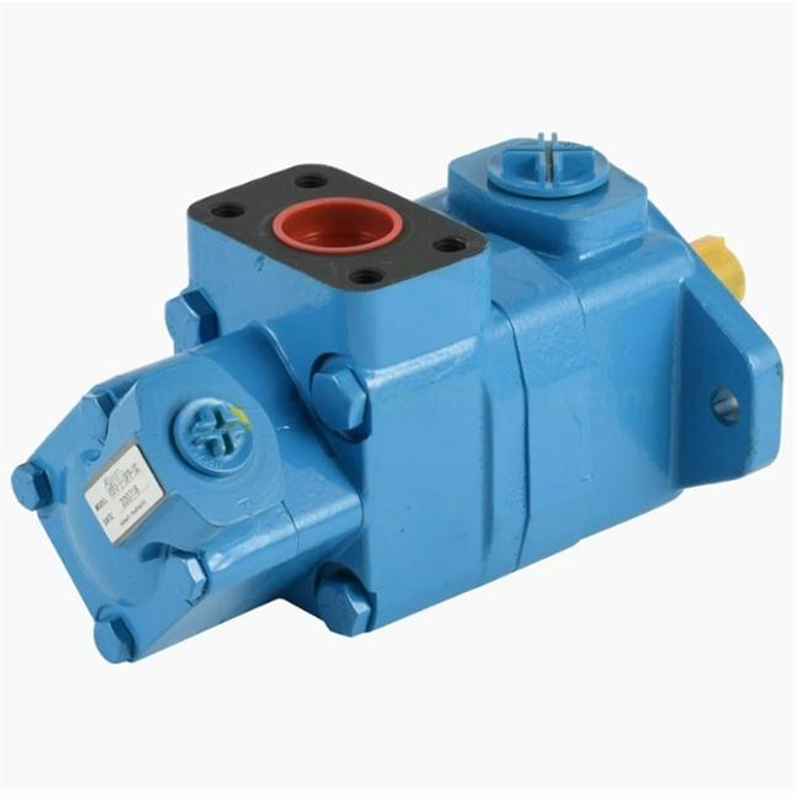

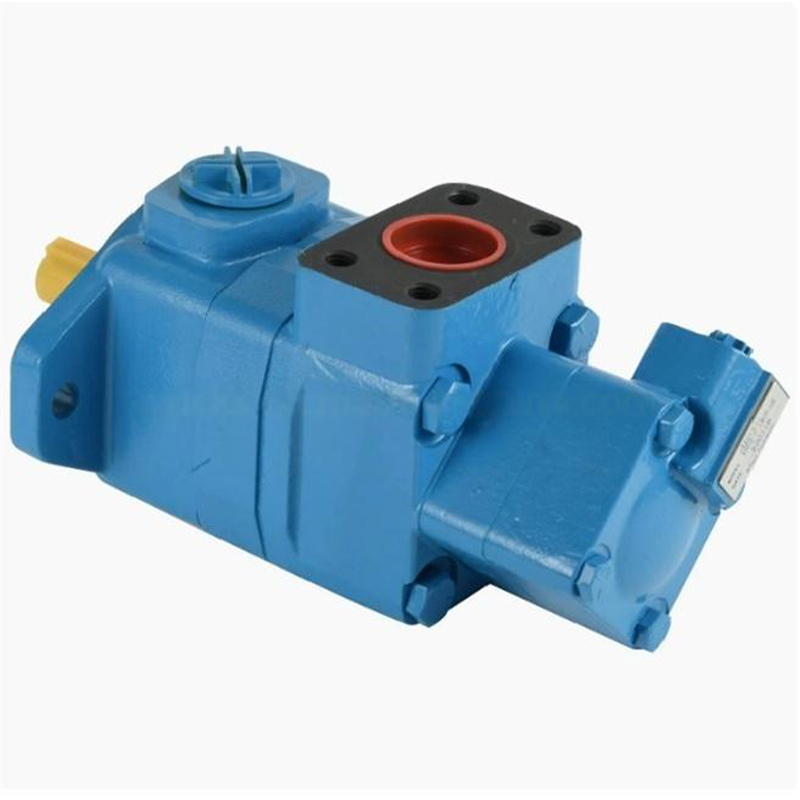

V2010, V2020

Обозначение модели (F3-) V2010 -1 F 13 S 3 S -1 CC -12 -R Примечание Серия Монтаж Соединения входного порта Насос с концевым валом потока № 1 выходной порт Наконечник насоса с покрытием потока № 2 выходной порт Тип шахты Позиции аутлетов Номер проекта Вращение Исключить, если нет Тр...

Отправить заявку

 

Описание

маркер

Обозначение модели

(F3-)	V2010	-1	F	13	S	3	S	-1	CC	-12	-R
Примечание	Серия	Монтаж	Соединения входного порта	Насос с концевым валом потока	№ 1 выходной порт	Наконечник насоса с покрытием потока	№ 2 выходной порт	Тип шахты	Позиции аутлетов	Номер проекта	Вращение
Исключить, если нет Требуется F3-: Viton уплотнения	V2010	1- SAE B 2 болтовое фланцевое соединение 4-дюймовый резьбовой соединитель 6- SAE C 2 болтовый фланец 3.25" врезка	F-4 болтовое фланцевое соединение	6, 7, 8, 9, 10, 11, 12, 13	S-1.062- 12UN- 2Bthd	1, 2, 3, 4, 5, 6, 7	S-.750-16 St.Thd.	-1 Стр key -11 шлицы	см. ниже	-12	(Вид с конца штока насоса) -R правая рука для по часовой стрелке -L левая рука для против часовой стрелки
Исключить, если нет Требуется F3-: Viton уплотнения	V2020		F-4 болтовое фланцевое соединение	6, 7, 8, 9, 10, 11, 12, 13	S-1.062- 12UN- 2Bthd	6, 7, 8, 9, 10, 11, 12, 13	S-1.062- 12 St.Thd.	-1 Стр key -11 шлицы	см. ниже	-12

Позиции выпускных отверстий (вид с торца насоса)

Позиции выхода		V2010	V2020
Выход №1 напротив входа	AA	Выход №2 1350 CCW от входа	Выход №2 напротив входа
	AB	Выход №2 450 CCW от входа	Выход №2900 CCW от входа
	AC	Выход №2450 CW от входа	Выход №2 в линию с входом
	AD	Выход №21350 CW от входа	No.2 outlet 900 CW от входа
№1 выход 900 CCW от входа	BA	Выход №2 1350 CCW от входа	Выход №2 напротив входа
	BB	Выход №2 450 CCW от входа	Выход №2 900 CCW от входа
	BC	Выход №2 450 CW от входа	Выход №2 в линию с входом
	BD	Выход №21350 CW от входа	Выход №2 900 CW от входа
Вход и выход №1 расположены на одной линии	CA	Выход №2 1350 CCW от входа	Выход №2 напротив входа
	CB	Выход №2 450 CCW от входа	Выход №2 900 CCW от входа
	CC	Выход №2450 CW от входа	Выход №2 в линию с входом
	CD	Выход №2 1350 CW от входа	Выход №2 900 CW от входа
№1 выход 900 CW от входа	DA	Выход №2 1350 CCW от входа	Выход №2 напротив входа
	DB	Выход №2450 CCW от входа	Выход №2 900 CCW from inlet
	DC	Выход №2 450 CW от входа	Выход №2 в линию с входом
	DD	Выход №2 1350 CW от входа	Выход №2 900 CW от входа

USgpm		Размерность
Конец шахты	Конец облож	A	B	C
7, 8, 9	1, 2, 3, 4, 5, 6, 7	213.0 219.1 224.1	190.0 196.1 201.1	113.5
10, 11	1, 2, 3, 4, 5, 6, 7	218.2 224.1 229.1	195.0 201.1 206.1	118.5
12, 13	1, 2, 3, 4, 5, 6, 7	222.0 228.1 233.1	199.0 205.1 210.1	121.5

USgpm		Размерность
Конец шахты	Конец обложки	A	B	C
7, 8, 9	6, 7, 8, 9	213.4 219.5	187.7 193.8	114.0
10, 11	6, 7, 8, 9, 10, 11	218.4 224.5 229.5	192.7 198.8 203.8	119.0
12, 13	6, 7, 8, 9, 10, 11	222.4 228.5 233.5	196.7 202.8 207.8	122.5

Шлицевый вал типа

Таблица данных эвольвентного шлицевого соединения

Модель	Код шахты	Количество зубов	Питч	Основной диаметр	Диаметр шага	Минимальный диаметр	Подходит для
	11	9	16/32	15.82/15.80	14.29	12.28/12.00	Кончик зуба
V10	38	11	16/32	18.63/18.50	17.46	15.24/14.99	Боковая сторона зуба
	11	11	16/32	19.01/18.93	17.46	15.90/15.62	Боковая сторона зуба
V20	38	11	16/32	18.63/18.50	17.46	15.24/14.99	Боковая сторона зуба
	62	9	16/32	15.82/15.80	14.29	12.28/12.00	Кончик зуба
V2010 V2020	11	13	16/32	22.17/22.15	19.03	18.63/18.35	Кончик зуба
