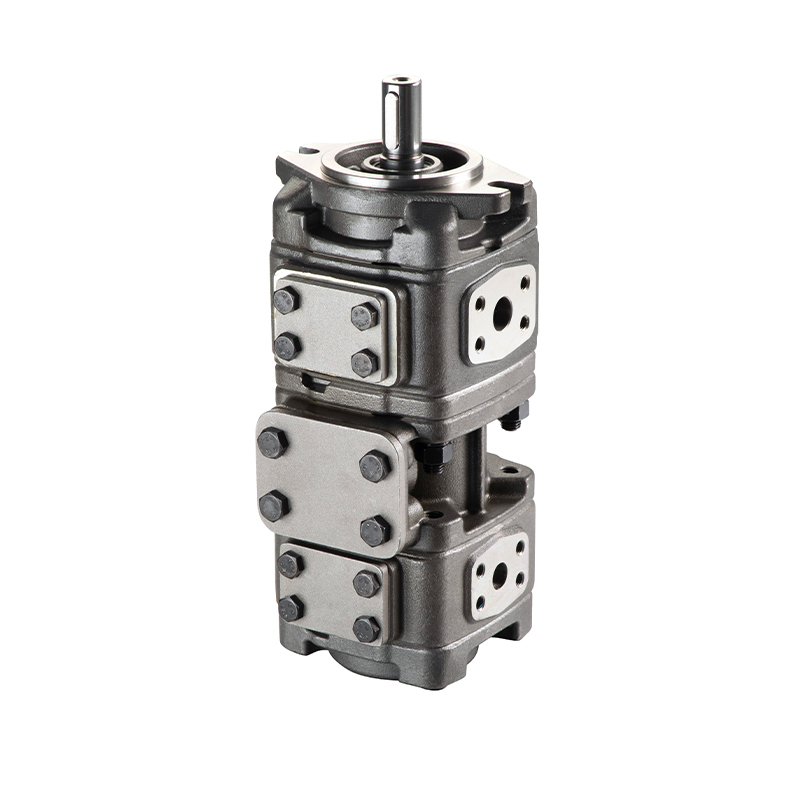

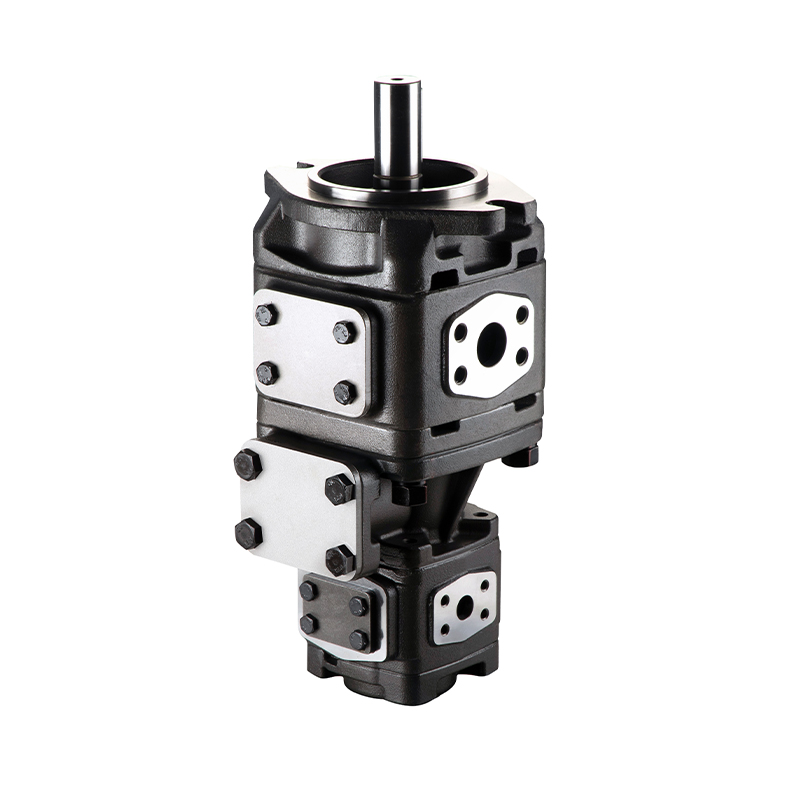

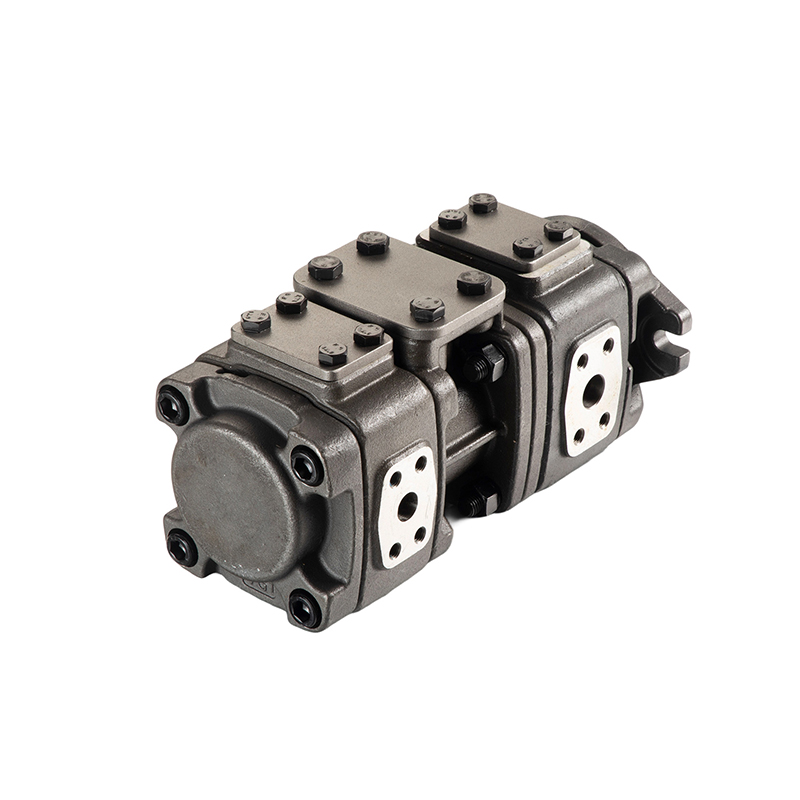

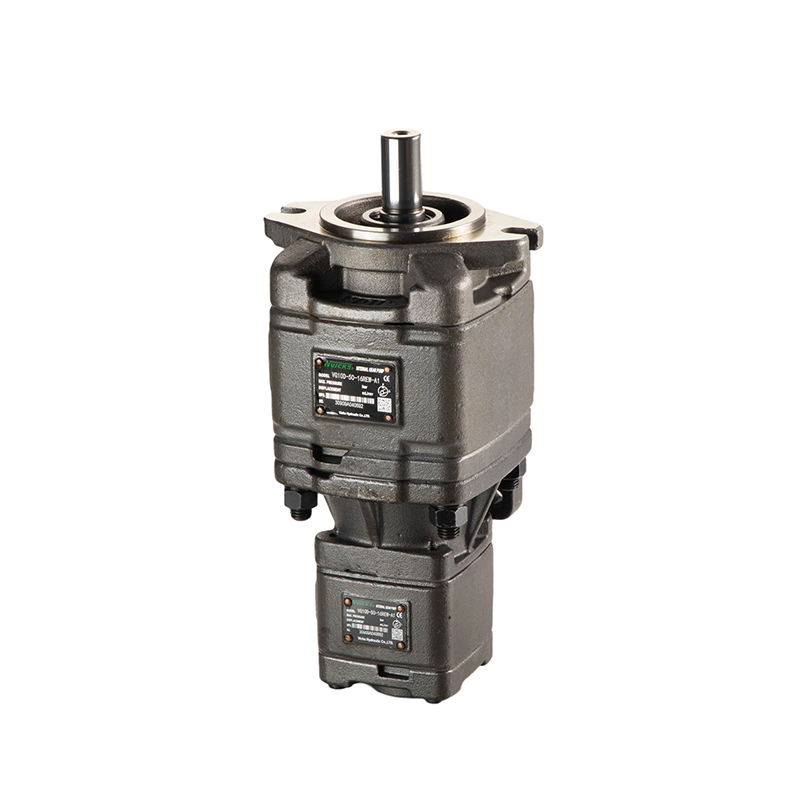

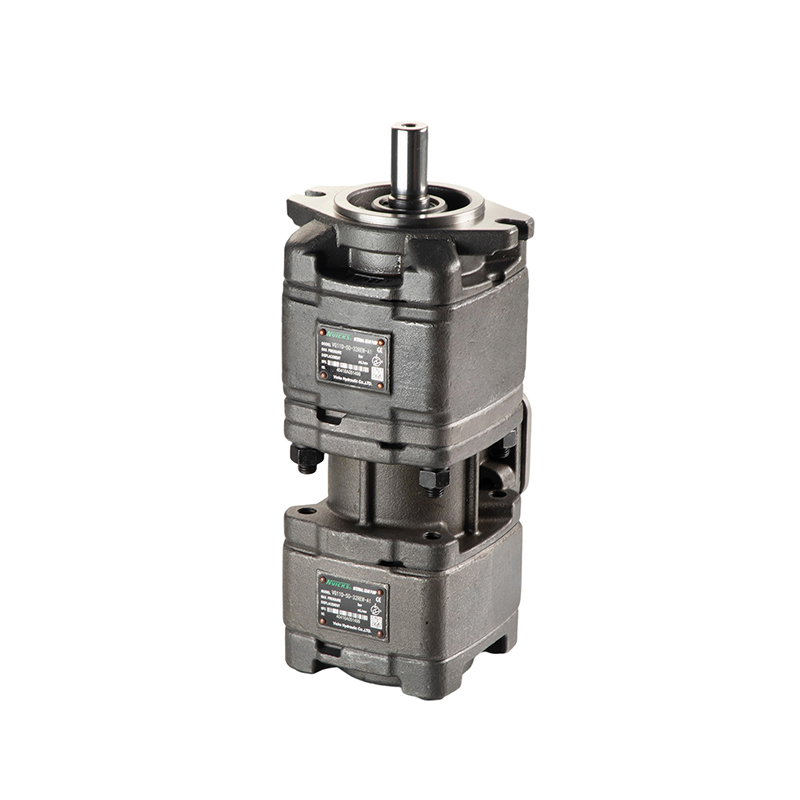

Двойной насос состоит из двух одинарных насосов, собранных последовательно, с одним входом для масла и независимым выходом для масла, в соответствии с к серии из двух насосов, может быть получен водоизмещением: VG10D серии, VG11D серии, VG21D серии, VG22D серии. Представление модели VG...
Двойной насос состоит из двух одинарных насосов, собранных последовательно, с одним входом для масла и независимым выходом для масла, в соответствии с
к серии из двух насосов, может быть получен водоизмещением: VG10D серии, VG11D серии, VG21D серии, VG22D серии.
| VG11D | -63 | -40 | R | E | W | -A1 |
| Серия | мл/р Код расхода насоса с валом | мл/р Код расхода насоса с крышкой | Направление вращения | Тип вала | Материал уплотнения | Номер конструкции |
| VG10D | 25、32、40、50、63 | 8、10、13、16、
20、25 |
Вид со стороны вала насоса
R= Правая рука по часовой стрелке
L- Левая рука - против часовой стрелки |
E= Прямой шпоночный вал
R=SAE Шлицевой вал |
W= (Buna) NBR
V= (Viton) FKM |
A1 |
| VG11D | 25、32、40、50、63 | 25、32、40、50、63 | ||||
| VG21D | 80、100、125、
145、160 |
25、32、40、50、63 | ||||
| VG22D | 80、100、125、
145、160 |
80、100、125、
145、160 |
Передний и задний масляные насосы имеют плавающую конструкцию муфты с цветочным шлицем и уникальную формулу смазки, обеспечивающую стабильную работу, долгий срок службы и низкий уровень шума масляного насоса;
Максимальный объем может быть увеличен до 320CC, что обеспечивает достаточное пространство для выбора двигателя, драйвера и модели;
Направление выхода масла и всасывания масляного насоса является гибким и легко устанавливается; Любая комбинация вытеснения, чтобы удовлетворить потребности различных условий работы.
| Передний насос | Задний насос | |||||||||||||
| L1 | L2 | 08 | 10 | 13 | 16 | 20 | 25 | |||||||
| L3 | L4 | L3 | L4 | L3 | L4 | L3 | L4 | L3 | L4 | L3 | L4 | |||
| 25 | 73 | 153.5 | 138.5 | 264.5 | 140.5 | 268.5 | 143.8 | 275 | 146.5 | 280.5 | 150.5 | 288.5 | 154.5 | 296.5 |
| 32 | 76.5 | 160.5 | 142 | 271.5 | 144 | 275.5 | 147.3 | 282 | 150 | 287.5 | 154 | 295.5 | 158 | 303.5 |
| 40 | 80 | 167.5 | 145.5 | 278.5 | 147.5 | 282.5 | 150.8 | 289 | 153.5 | 294.5 | 157.5 | 302.5 | 161.5 | 310.5 |
| 50 | 85 | 177.5 | 150.5 | 288.5 | 152.5 | 292.5 | 155.8 | 299 | 158.5 | 304.5 | 162.5 | 312.5 | 166.5 | 320.5 |
| 63 | 92 | 191.5 | 157.5 | 302.5 | 159.5 | 306.5 | 162.8 | 313 | 165.5 | 318.5 | 169.5 | 326.5 | 173.5 | 334.5 |
| Передний насос | Задний насос | |||||||||||
| L1 | L2 | 25 | 32 | 40 | 50 | 63 | ||||||
| L3 | L4 | L3 | L4 | L3 | L4 | L3 | L4 | L3 | L4 | |||
| 25 | 73 | 161 | 161 | 300 | ||||||||
| 32 | 76.5 | 168 | 164.5 | 307 | 168 | 314 | ||||||
| 40 | 80 | 175 | 168 | 314 | 171.5 | 321 | 175 | 328 | ||||
| 50 | 85 | 185 | 173 | 324 | 176.5 | 331 | 180 | 338 | 185 | 348 | ||
| 63 | 92 | 199 | 180 | 338 | 183.5 | 345 | 187 | 352 | 192 | 362 | 199 | 376 |
| Передний насос | Задний насос | |||||||||||
| L1 | L2 | 25 | 32 | 40 | 50 | 63 | ||||||
| L3 | L4 | L3 | L4 | L3 | L4 | L3 | L4 | L3 | L4 | |||
| 80 | 109.5 | 231 | 204.5 | 380 | 208 | 387 | 211.5 | 394 | 216.5 | 404 | 223.5 | 418 |
| 100 | 114 | 240 | 209 | 389 | 212.5 | 396 | 216 | 403 | 221 | 413 | 228 | 427 |
| 125 | 120 | 252 | 215 | 401 | 218.5 | 408 | 222 | 415 | 227 | 425 | 234 | 439 |
| 145 | 124.8 | 261.5 | 219.8 | 410.5 | 223.3 | 417.5 | 226.8 | 424.5 | 231.8 | 434.5 | 238.8 | 448.5 |
| 160 | 129 | 270 | 224 | 419 | 227.5 | 426 | 231 | 433 | 236 | 443 | 243 | 457 |
| Передний насос | Задний насос | |||||||||||
| L1 | L2 | 80 | 100 | 125 | 145 | 160 | ||||||
| L3 | L4 | L3 | L4 | L3 | L4 | L3 | L4 | L3 | L4 | |||
| 80 | 109.5 | 238.5 | 233 | 437 | ||||||||
| 100 | 114 | 247.5 | 237.5 | 446 | 242 | 455 | ||||||
| 125 | 120 | 259.5 | 243.5 | 458 | 248 | 467 | 254 | 479 | ||||
| 145 | 124.8 | 269 | 248.3 | 467.5 | 252.8 | 476.5 | 258.8 | 488.5 | 263.5 | 498 | ||
| 160 | 129 | 277.5 | 252.5 | 476 | 257 | 485 | 263 | 497 | 267.8 | 506.5 | 272 | 515 |
| Модель | S | B1 | B2 | B3 | Технические характеристики | P | B4 | B5 | B6 | |
| VG10D | Φ38 | M12
20 Глубина |
69.9 | 35.7 | G0 | 8 | Φ13 | M8
Глубина 13 |
38.1 | 17.5 |
| 10 | ||||||||||
| 13 | ||||||||||
| 16 | ||||||||||
| VG11D | Φ51 | 77.8 | 42.9 | 20 | Φ18 | M10
15 Глубина |
47.6 | 22.2 | ||
| 25 | Φ19 | |||||||||
| G1 | 25 |
Φ18 |
M10
17 Глубина |
47.6 | 22.2 | |||||
| 32 | ||||||||||
| 40 | Φ20 | 52.4 | 26.2 | |||||||
| VG21D | Φ76 | M16
25 Глубина |
106.4 | 61.9 | 50 | |||||
| 63 | ||||||||||
| G2 | 80 | Φ32 | M12
20 Глубина |
69.9 | 35.7 | |||||
| VG22D | Φ89 | 120.7 | 69.9 | 100 | ||||||
| 125 | Φ38 | M16
25 Глубина |
79.4 | 36.5 | ||||||
| 145 | ||||||||||
| 160 |
